ОТЧЁТ

ПО ЛАБОРАТОРНОЙ РАБОТЕ №11

по дисциплине: «Электротехника, электроника и схемотехника»

Выполнил: студент группы 1ИВТ-29Д			М.И. Баранин
		(подпись)
Проверила: зав. кафедрой ЭиА			Е.Г. Изарова
		(подпись)

2021

Исследование работы инвертирующего усилителя

Цель работы: исследование работы инвертирующего усилителя на основе операционного усилителя.

Оборудование: базовый лабораторный стенд NI ELVIS II, лабораторный модуль М7.

Схема лабораторного стенда:

Ход работы:

Задание 1 (получение передаточной характеристики инвертирующего усилителя):

4.1.2: (см. на следующей странице)

Рисунок 1 - передаточная характеристика инвертирующего усилителя при U_ВХ.min = -4 В, U_ВХ.max = 4 В, UВЫХ.min = -10 В, U_ВЫХ.max = 10 В, R3 = 30 кОм

4.14:

U_огр+=7,29 В U_огр-=-8,1 В

U_вх1=-1,8 В U_вых1=5,4 В

U_вх2=1,6 В U_вых2=-4,8 В

K_УС = (5.4 - (-4.8)) / (-1.8 - 1.6) = - 3.1875

Рисунок 2 - передаточная характеристика инвертирующего усилителя при U_ВХ.min = -4 В, U_ВХ.max = 4 В, U_ВЫХ.min = -10 В, U_ВЫХ.max = 10 В, R3 = 100 кОм)

4.1.5:

U_огр+=7,29 В U_огр-=-8,1 В;

U_вх1=-0,6 В U_вых1=6,0 В;

U_вх2=0,4 В U_вых2=-4,0 В;

K_УС = (6,0 - (-4.0)) / (-0,6 - 0,4) = -10;

Задание 2 (исследование работы инвертирующего усилителя):

4.2.3:

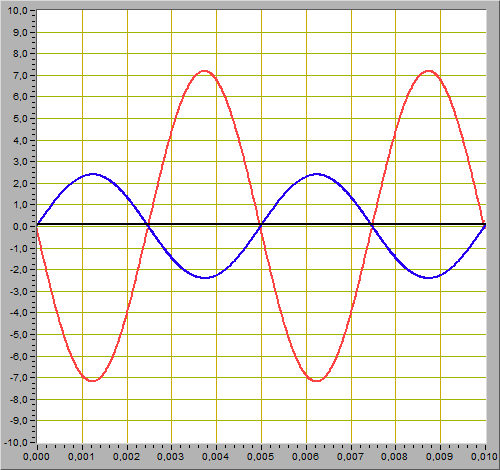

Рисунок 3 - график входного (синий) и выходного (красный) напряжений при U_ВХ.m = 2.4 В, R3 = 30 кОм

Периоды равны, но фаза выходного напряжения сдвинута относительно выходного напряжения на π.

4.2.4:

U_вх.m = 2.4 В; U_вых.m = 7,2 В;

K_УС = -3 (через напряжения);

K_УС = -3 (через сопротивления) (R₁ = 10 кОм, R₃ = 30 кОм);

Рисунок 4 - график входного (синий) и выходного (красный) сигналов при Uвх.m = 0,7 В, R3 = 100 кОм

Периоды равны, но фаза выходного напряжения сдвинута относительно выходного напряжения на π.

U_вх.m = 0,7 В U_вых.m = 7,0 В

K_УС = -10 (через напряжения)

K_УС = -10 (через сопротивления) (R₁ = 10 кОм, R₃ = 100 кОм)

Вывод: в лабораторной работе был исследован инвертирующий усилитель. Инвертирующий усилитель хорош тем, что можно точно рассчитать коэффициент усиления и при необходимости подвергнуть его изменениям.
