МИНИСТЕРСТВО НАУКИ И ВЫСШЕГО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ

федеральное государственное АВТОНОМНОЕ образовательное учреждение высшего образования

«Национальный исследовательский ядерный университет «МИФИ»

Озерский технологический институт –

филиал федерального государственного автономного образовательного учреждения высшего

образования «Национальный исследовательский ядерный университет «МИФИ»

(ОТИ НИЯУ МИФИ)

Кафедра «Электроника и Автоматика»

ОТЧЁТ

ПО ЛАБОРАТОРНОЙ РАБОТЕ №12

по дисциплине: «Электротехника, электроника и схемотехника»

Выполнил:

студент группы 1ИВТ-29Д

М.И. Баранин

(подпись)

Проверила:

зав. кафедрой ЭиА

Е.Г. Изарова

(подпись)

2021

Исследование работы неинвертирующего усилителя

Цель работы: исследование работы неинвертирующего усилителя, на основе операционного усилителя.

Оборудование: базовый лабораторный стенд NI ELVIS II, лабораторный модуль М7.

Схема лабораторного стенда:

Ход работы:

Задание 1 (Получение передаточной характеристики неинвертирующего усилителя):

4.1.2: (см. на следующей странице)

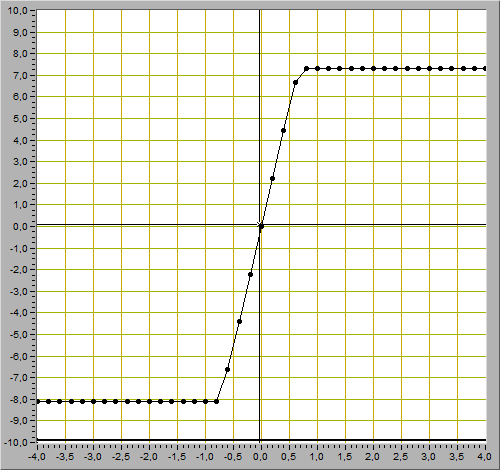

Рисунок 1 - передаточная характеристика при UВХ.min= -4 В, UВХ.max = 4 В, UВЫХ.min = -10 В, UВЫХ.max = 10 В, R3 = 30 кОм

4.1.3:

UОГР+ = 7,29 В;

UОГР- = -8,10 В;

4.1.4:

KУС = (Uвых.2 – Uвых.1) / (Uвх.2 – Uвх.2) = (4,75 – (-3,94)) / (1,21 – (-1,0)) = 3,93;

4.1.5:

Рисунок 2 - передаточная характеристика при UВХ.min= -4 В, UВХ.max = 4 В, UВЫХ.min = -10 В, UВЫХ.max = 10 В, R3 = 30 кОм

UОГР+ = 7,29 В;

UОГР- = -8,10 В;

KУС = (Uвых.2 – Uвых.1) / (Uвх.2 – Uвх.2) = (4,48 – (-4,39)) / (0,38 – (-0,38)) = 11,67;

Задание 1 (Исследование работы неинвертирующего усилителя):

4.2.3:

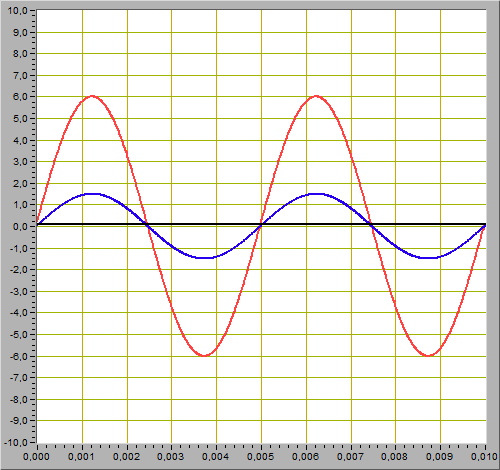

Рисунок 3 - график входного (синий) и выходного (красный) напряжений при Uвх.m = 0,3В, R3 = 30 кОм

4.2.4:

Фазы сигналов на входе и выходе не различаются.

4.2.5:

Uвых.m = 6,065 B;

Uвх.m = 2,98 B;

K = Uвых.m / Uвх.m = 2,035;

4.2.6:

K = 1 + R3 / R1 = 4;

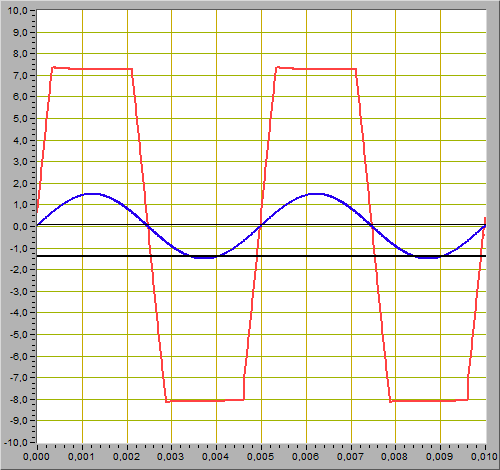

4.2.8:

Фазы сигналов на входе и выходе не различаются.

Uвых.m = 15,39 B;

Uвх.m = 2,89 B;

K = Uвых.m / Uвх.m = 5,32;

K = 1 + R3 / R1 = 11;

Вывод: в лабораторной работе был неинвертирующий усилитель. Также как и в инвертирующем усилителе, коэффициент усиления может быть легко рассчитан, а потому возможно изменение величины усиления сигнала.
