Исследование работы дифференциатора напряжения

Цель работы: исследование работы дифференциатора напряжения, на основе операционного усилителя.

Оборудование: базовый лабораторный стенд NI ELVIS II, лабораторный модуль М10.

Схема лабораторного стенда:

Ход работы:

Задание 1 (исследование работы дифференциатора напряжения):

4.2: (см. на следующей странице)

Рисунок 1 - график треугольного входного (синий) и выходного(красный) напряжений при C = 0.015 мкФ, Uвх.m=2,5 В, f = 200 Гц

Амплитуда = 5.0;

4.3:

Uвых.m = (6,2 + 6,29) / 2 = 6,245 B;

4.4:

4.5:

4.6:

Значение амплитуды выходного сигнала исследуемого дифференциатора приблизительно равно значению амплитуды выходного сигнала идеального дифференциатора. Отклонение от идеального значения составляет примерно 3.6%.

4.7:

Рисунок 2 - график синусоидального входного (синий) и выходного(красный) напряжений при C = 0.015 мкФ, Uвх.m=2,5 В, f = 200 Гц

Рисунок 3 - график прямоугольного входного (синий) и выходного(красный) напряжений при C = 0.015 мкФ, Uвх.m=0,4 В, f = 200 Гц

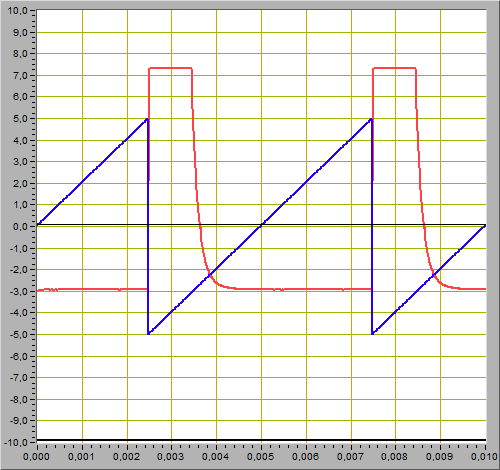

Рисунок 4 - график пилообразного входного (синий) и выходного(красный) напряжений при C = 0.015 мкФ, Uвх.m=0,4 В, f = 200 Гц

4.8:

Выходной сигнал отстает от входного примерно на 0,0013.

4.9:

При С = 0,033 мкФ:

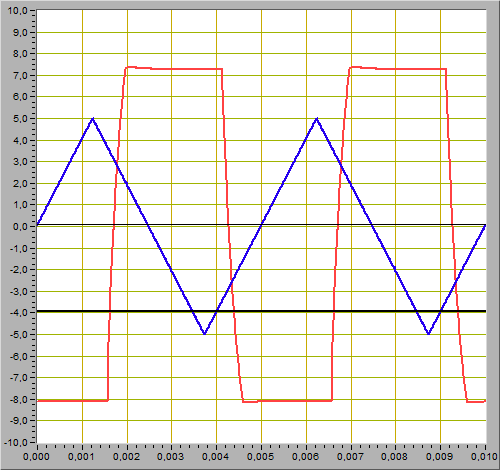

Рисунок 5 - график треугольного входного (синий) и выходного(красный) напряжений при C = 0.033 мкФ, Uвх.m=1 В, f = 200 Гц

Амплитуда = 5.0;

Uвых.m = (7,29 + 8,1) / 2 = 7,695 B;

Разница примерно в 10% возникает из-за погрешности и неточности измерений.

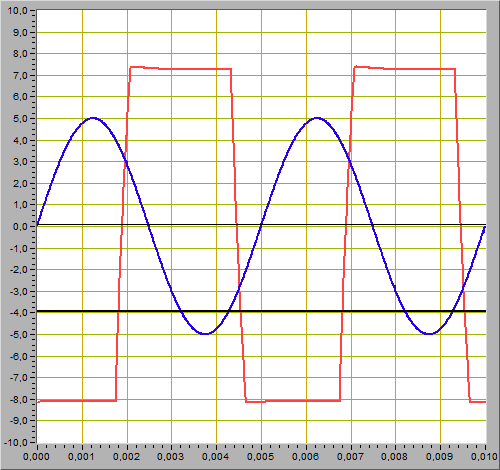

Рисунок 6 - график синусоидального входного (синий) и выходного(красный) напряжений при C = 0.033 мкФ, Uвх.m=1,8 В, f = 200 Гц

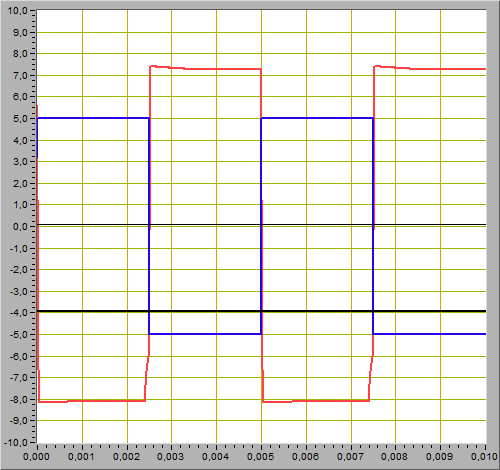

Рисунок 7 - график прямоугольного входного (синий) и выходного(красный) напряжений при C = 0.033 мкФ, Uвх.m=0,3 В, f = 200 Гц

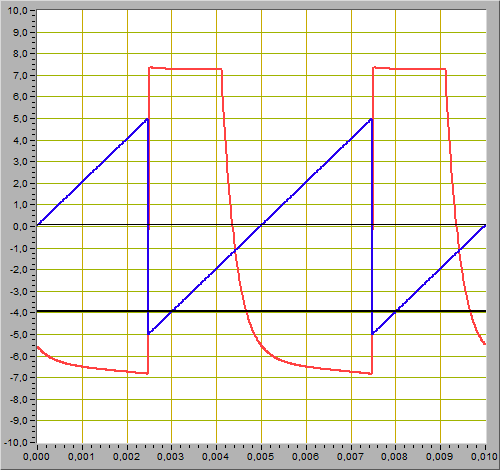

Рисунок 8 - график треугольного входного (синий) и выходного(красный) напряжений при C = 0.033 мкФ, Uвх.m=0,4 В, f = 200 Гц

Вывод: в лабораторной работе был исследован дифференциатор напряжения: тип операционного усилителя, действие которого прямо противоположно действию интегратора. Иными словами, при наличии изменяющегося входного напряжения в какой-то период времени в дифференциаторе образуется неизменное выходное напряжение.
