Исследование работы однопорогового компаратора

Цель работы: исследование работы однопорогового компаратора.

Оборудование: базовый лабораторный стенд NI ELVIS II, лабораторный модуль М11.

Схема лабораторного стенда:

Ход работы:

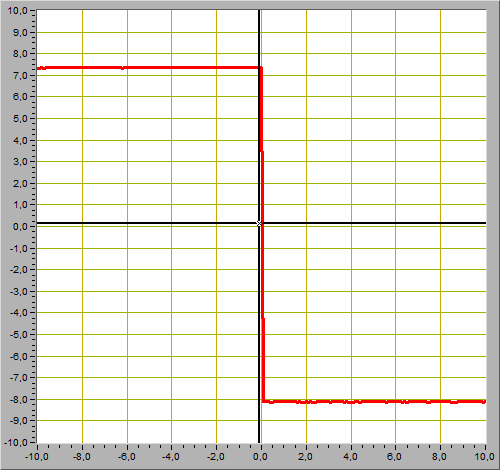

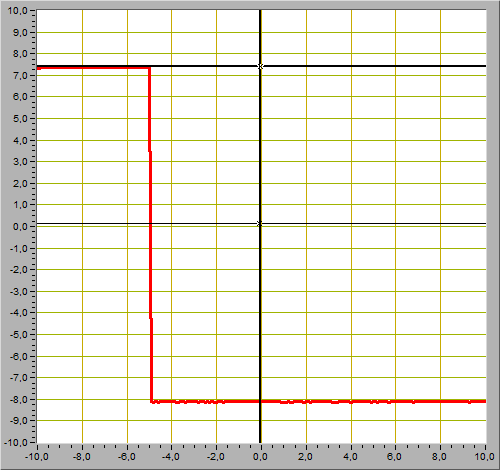

Задание 1 (получение передаточной характеристики однопорогового компаратора):

4.1.3: (см. на следующей странице)

4.1.4:

Uогр+ = 7,3 B;

Uогр- = -8,1 B;

4.1.5:

Uвх.ср. = 0 B;

Uвх.ср совпадает с Uоп, то есть значением входного напряжения, при котором будет происходить переключение однопорогового компаратора.

4.1.6

Если Uоп = -5,0 B:

Uвх.ср = -4,975 B,

Uвх.ср почти совпадает с Uоп, то есть значением входного напряжения, при котором будет происходить переключение однопорогового компаратора.

Если Uоп = 5,0 B:

Uвх.ср = 5,08 B;

Uвх.ср почти совпадает с Uоп, то есть значением входного напряжения, при котором будет происходить переключение однопорогового компаратора.

4.1.7:

Uогр+ = 7,38 B;

Uогр- = -8,1 B;

Uвх.ср. = 0,095 B;

Uвх.ср почти совпадает с Uоп, то есть значением входного напряжения, при котором будет происходить переключение однопорогового компаратора.

Если Uоп = -5,0 B:

Uвх.ср = 4,975 B,

Uвх.ср не совпадает с Uоп, но почти совпадает с модулем значения Uоп. Это связано с тем, что при этом способе подключения входной сигнал и источник подключаются к инвертирующему входу ОУ.

Если Uоп = 5,0 B:

Uвх.ср = -5,08 B;

Uвх.ср не совпадает с Uоп, но почти совпадает с модулем значения Uоп. Это связано с тем, что при этом способе подключения входной сигнал и источник подключаются к инвертирующему входу ОУ.

Задание 2 (исследование работы однопорогового компаратора):

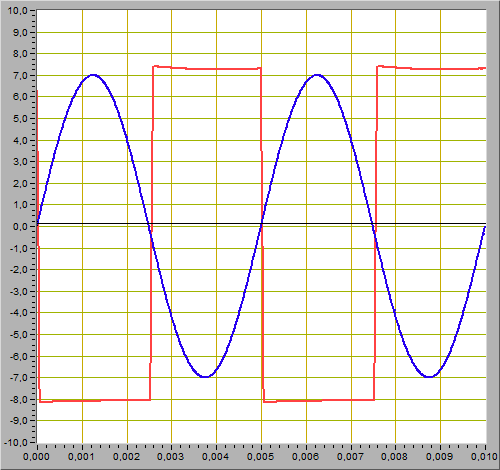

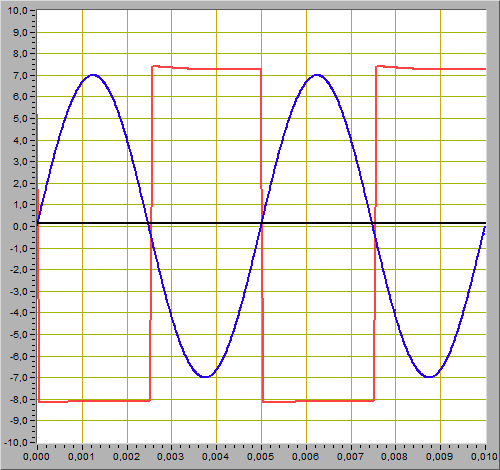

4.2.4:

4.2.5:

Ucp = -8,1 B;

Ucp не совпадает с Uоп ни по значению, ни по модулю.

4.2.6:

Ucp = 7,29 B;

Ucp не совпадает с Uоп ни по значению, ни по модулю.

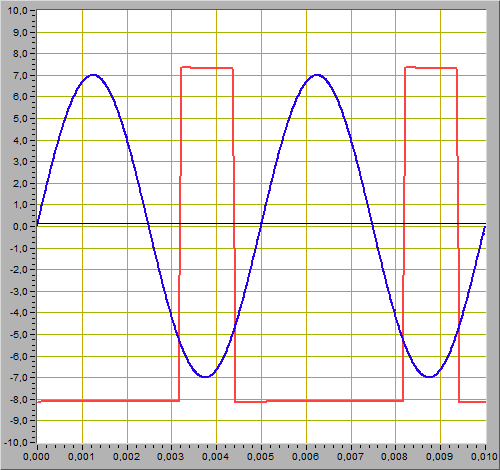

4.2.7:

Если Uоп = -5 B:

Ucp = -8,01 B;

Ucp не совпадает с Uоп ни по значению, ни по модулю.

Ucp = 7,38 B;

Ucp не совпадает с Uоп ни по значению, ни по модулю.

Если Uоп = 5 B:

Ucp = -8,1 B;

Ucp не совпадает с Uоп ни по значению, ни по модулю.

Ucp = 7,29 B;

Ucp не совпадает с Uоп ни по значению, ни по модулю.

4.2.8:

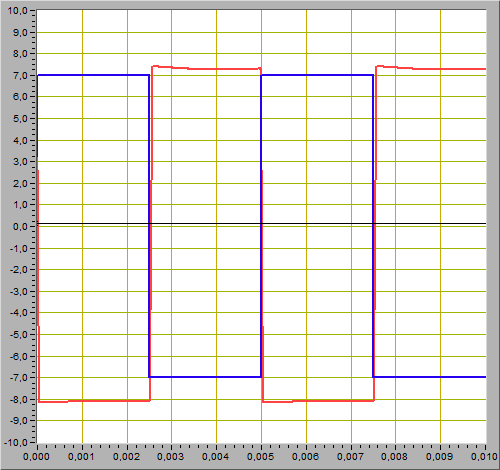

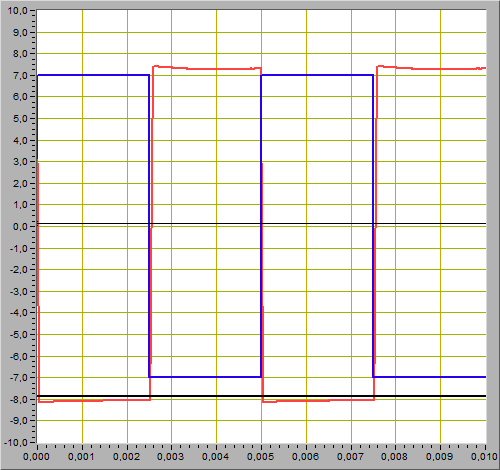

Если форма входного сигнала прямоугольная:

Ucp = -8,1 B;

Ucp не совпадает с Uоп ни по значению, ни по модулю.

4.2.6:

Ucp = 7,38 B;

Ucp не совпадает с Uоп ни по значению, ни по модулю.

4.2.7:

Если Uоп = -5 B:

Ucp = -8,01 B;

Ucp не совпадает с Uоп ни по значению, ни по модулю.

Ucp = 7,38 B;

Ucp не совпадает с Uоп ни по значению, ни по модулю.

Если Uоп = 5 B:

Ucp = -8,1 B;

Ucp не совпадает с Uоп ни по значению, ни по модулю.

Ucp = 7,38 B;

Ucp не совпадает с Uоп ни по значению, ни по модулю.

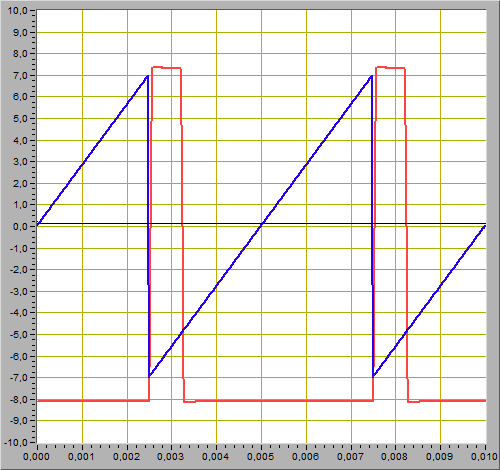

Если форма входного сигнала пилообразная:

Ucp = -8,1 B;

Ucp не совпадает с Uоп ни по значению, ни по модулю.

4.2.6:

Ucp = 7,38 B;

Ucp не совпадает с Uоп ни по значению, ни по модулю.

4.2.7:

Если Uоп = -5 B:

Ucp = -8,00 B;

Ucp не совпадает с Uоп ни по значению, ни по модулю.

Ucp = -8,00 B;

Ucp не совпадает с Uоп ни по значению, ни по модулю.

Если Uоп = 5 B:

Ucp = 7,38 B;

Ucp не совпадает с Uоп ни по значению, ни по модулю.

Ucp = 7,38 B;

Ucp не совпадает с Uоп ни по значению, ни по модулю.

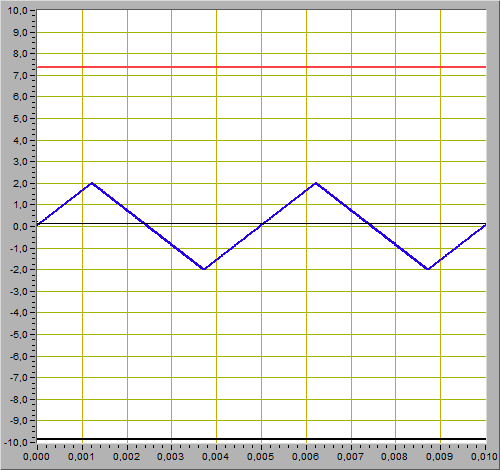

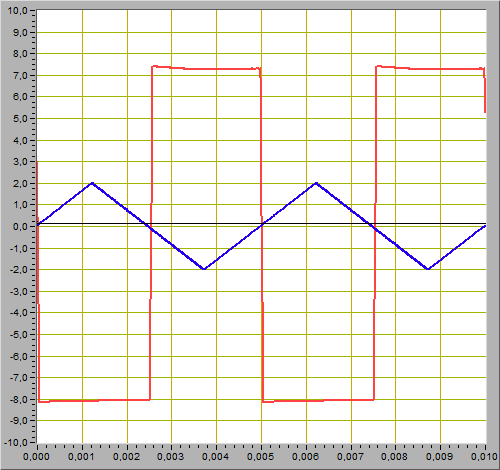

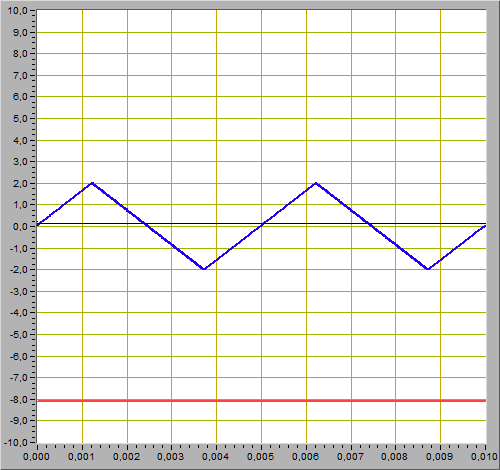

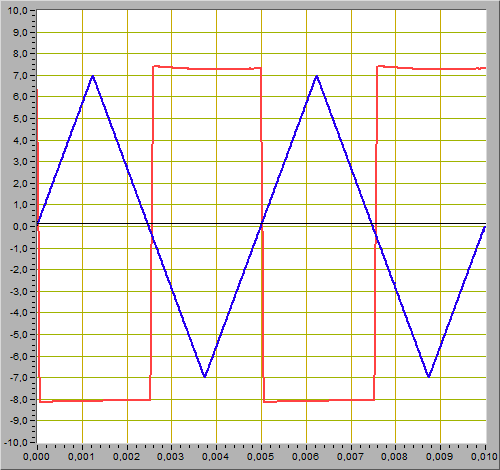

Если форма входного сигнала треугольная:

Ucp = -8,1 B;

Ucp не совпадает с Uоп ни по значению, ни по модулю.

4.2.6:

Ucp = 7,27 B;

Ucp не совпадает с Uоп ни по значению, ни по модулю.

4.2.7:

Если Uоп = -5 B:

Ucp = -8,10 B;

Ucp не совпадает с Uоп ни по значению, ни по модулю.

Ucp = -8,10 B;

Ucp не совпадает с Uоп ни по значению, ни по модулю.

Если Uоп = 5 B:

Ucp = 7,35 B;

Ucp не совпадает с Uоп ни по значению, ни по модулю.

Ucp = 7,35 B;

Ucp не совпадает с Uоп ни по значению, ни по модулю.

4.2.4:

4.2.5:

Ucp = -8,01 B;

Ucp не совпадает с Uоп ни по значению, ни по модулю.

4.2.6:

Ucp = 7,33 B;

Ucp не совпадает с Uоп ни по значению, ни по модулю.

4.2.7:

Если Uоп = -5 B:

Ucp = -8,10 B;

Ucp не совпадает с Uоп ни по значению, ни по модулю.

Ucp = 7,38 B;

Ucp не совпадает с Uоп ни по значению, ни по модулю.

Если Uоп = 5 B:

Ucp = -8,10 B;

Ucp не совпадает с Uоп ни по значению, ни по модулю.

Ucp = 7,38 B;

Ucp не совпадает с Uоп ни по значению, ни по модулю.

4.2.8:

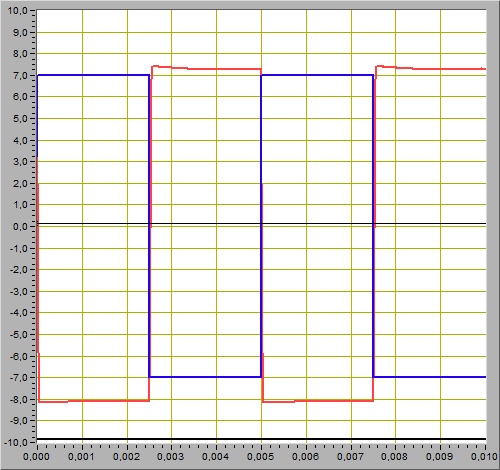

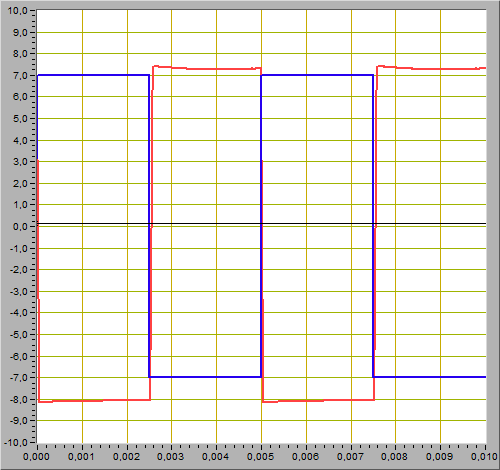

Если форма входного сигнала прямоугольная:

Ucp = -8,1 B;

Ucp не совпадает с Uоп ни по значению, ни по модулю.

4.2.6:

Ucp = 7,38 B;

Ucp не совпадает с Uоп ни по значению, ни по модулю.

4.2.7:

Если Uоп = -5 B:

Ucp = -8,01 B;

Ucp не совпадает с Uоп ни по значению, ни по модулю.

Ucp = 7,38 B;

Ucp не совпадает с Uоп ни по значению, ни по модулю.

Если Uоп = 5 B:

Ucp = -8,10 B;

Ucp не совпадает с Uоп ни по значению, ни по модулю.

Ucp = 7,38 B;

Ucp не совпадает с Uоп ни по значению, ни по модулю.

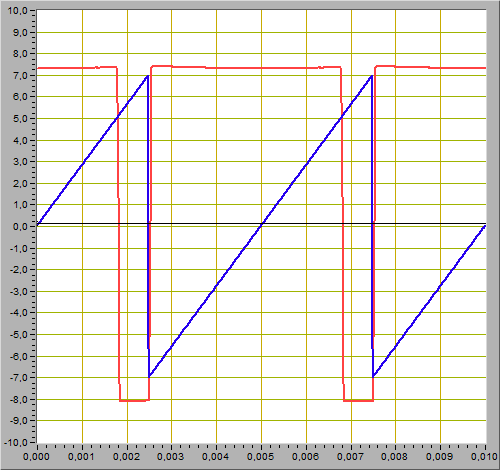

Если форма входного сигнала пилообразная:

Ucp = -8,10 B;

Ucp не совпадает с Uоп ни по значению, ни по модулю.

4.2.6:

Ucp = 7,38 B;

Ucp не совпадает с Uоп ни по значению, ни по модулю.

4.2.7:

Если Uоп = -5 B:

Ucp = -8,10 B;

Ucp не совпадает с Uоп ни по значению, ни по модулю.

Ucp = 7,29 B;

Ucp не совпадает с Uоп ни по значению, ни по модулю.

Если Uоп = 5 B:

Ucp = -8,10 B;

Ucp не совпадает с Uоп ни по значению, ни по модулю.

Ucp = 7,29 B;

Ucp не совпадает с Uоп ни по значению, ни по модулю.

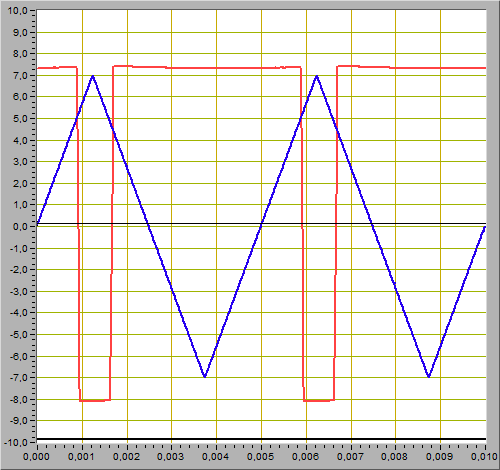

Если форма входного сигнала треугольная:

Ucp = -8,10 B;

Ucp не совпадает с Uоп ни по значению, ни по модулю.

4.2.6:

Ucp = 7,38 B;

Ucp не совпадает с Uоп ни по значению, ни по модулю.

4.2.7:

Если Uоп = -5 B:

Ucp = -8,01 B;

Ucp не совпадает с Uоп ни по значению, ни по модулю.

Ucp = 7,38 B;

Ucp не совпадает с Uоп ни по значению, ни по модулю.

Если Uоп = 5 B:

Ucp = -8,10 B;

Ucp не совпадает с Uоп ни по значению, ни по модулю.

Ucp = 7,29 B;

Ucp не совпадает с Uоп ни по значению, ни по модулю.

Вывод: в лабораторной работе был исследован однопороговый компаратор. При подключении входного сигнала к инвертирующему входу ОУ, а источника опорного напряжения - к неинвертирующему, при увеличении опорного напряжения происходит увеличение входного напряжения срабатывания .

При подключении входного сигнала и источника опорного напряжения к инвертирующему входу ОУ при увеличении опорного напряжения происходит уменьшение входного напряжения срабатывания.

При пилообразной форме входного сигнала зависимость ширины импульса от опорного напряжения линейна. Если входной сигнал подключен к инвертирующему входу, то выходной импульс начинается при скачкообразном изменении входного сигнала. Иначе, выходной импульс будет заканчиваться.

При прямоугольной форме сигнала, изменение опорного напряжения практически не влияет на ширину выходного импульса.

При синусоидальной и треугольной форме входного сигнала выходной сигнал симметричен относительно максимального значения входного сигнала, но при треугольной форме входного сигнала зависимость ширины импульса от опорного напряжения линейна, а при синусоидальной форме нет.
