Исследование работы гистерезисного компаратора
Цель работы: исследование работы гистерезисного компаратора.
Оборудование: базовый лабораторный стенд NI ELVIS II, лабораторный модуль М12.
Схема лабораторного стенда:
Ход работы:

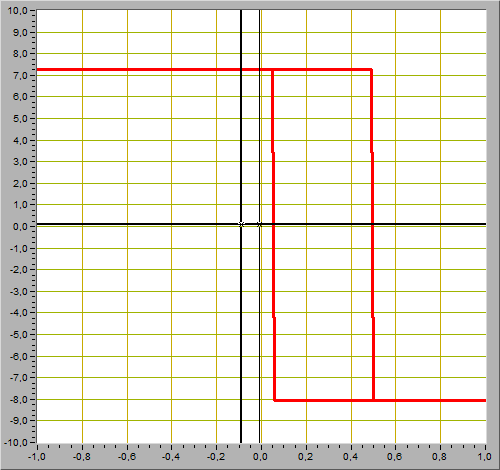

Задание 1 (исследование работы дифференциатора напряжения):

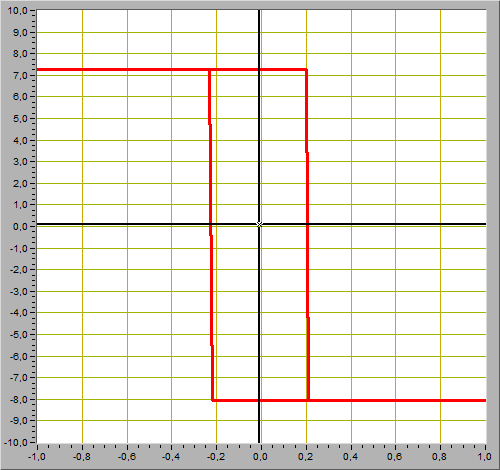

4.1.3: (см. на следующей странице)
Uоп = 0 В;
4.1.4
Uогр+ = 7,25 В
Uогр- = -8,10 В
4.1.5
Uср = 0,2 В
Uотп = -0,21 В
4.1.6
Uср теор = 0.205 В
Uотп теор = -0.229 В

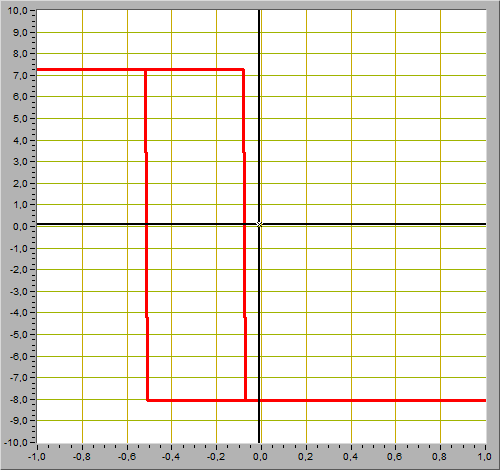

4.1.3
Uоп = -10 В
4.1.4
Uогр+ = 7,25 В
Uогр - = -8,10 В
4.1.5
Uср = -0,08 В
Uотп = -0,51 В
4.1.6
Uср теор = -0.078 В
Uотп теор = -0.512 В
4.1.3
U оп = - 5 В
4.1.4
Uогр+ = 7,25 В
Uогр - = -8,10 В
4.1.5
Uср = 0,06 В
Uотп = -0,36 В
4.1.6
Uср теор = 0.064 В
Uотп теор = -0.371 В
4.1.3
U оп = 5 В
4.1.4
Uогр+ = 7,25 В
Uогр - = - 8,10 В
4.1.5
Uср = 0,34 В
Uотп = -0,08 В
4.1.6
Uср теор = 0.347 В
Uотп теор = - 0.088 В
4.1.3
U оп = 10 В
4.1.4
Uогр+ = 7,25 В
Uогр - = -8,10 В
4.1.5
Uср = 0,49 В
Uотп = 0,06 В
4.1.6
Uср теор = 0.488 В
Uотп теор = 0.054 В

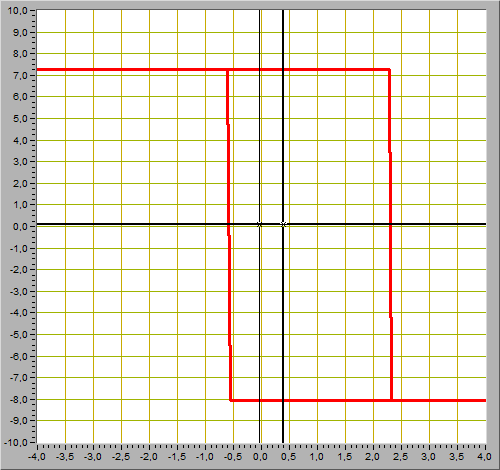

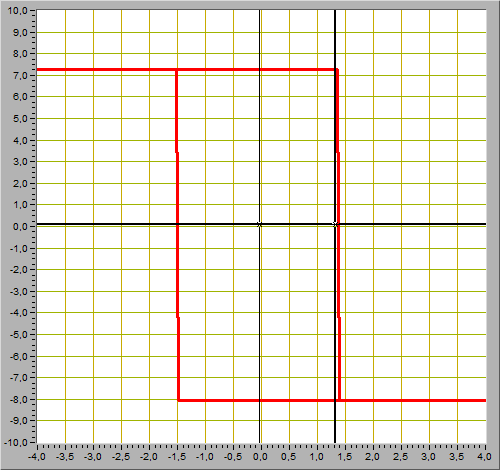

4.1.8:
Uоп = 0 В
4.1.4
Uогр+ = 7,25 В
Uогр - = -8,10 В
4.1.5
Uср = 1,36 В
Uотп = -1,47 В
4.1.6
Uср теор = 1.359 В
Uотп теор = -1.519 В
4.1.3
Uоп = -10 В
4.1.4
Uогр+ = 7,25 В
Uогр - = -8,10 В
4.1.5
Uср = - 0,52 В
Uотп = -3,35 В
4.1.6
Uср теор = - 0.516 В
Uотп теор = - 3.394 В

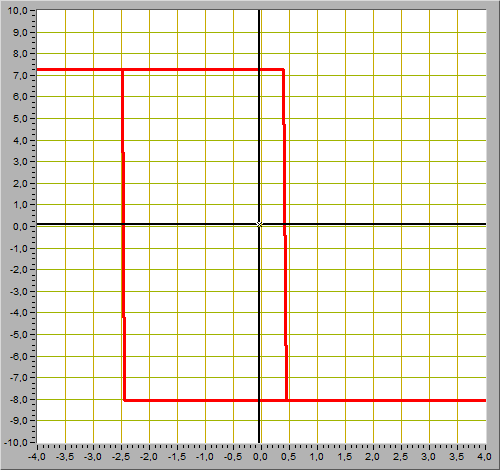

4.1.3
Uоп = -5 В
4.1.4
Uогр+ = 7,25 В
Uогр - = -8,10 В
4.1.5
Uср = - 0,40 В
Uотп = -2,42 В
4.1.6
Uср теор = 0.422 В
Uотп теор = -2.456 В
4.1.3
Uоп = 5 В
4.1.4
Uогр+ = 7,25 В
Uогр - = -8,10 В
4.1.5
Uср = 2,28 В
Uотп = -0,54 В
4.1.6
Uср теор = 2.297 В
Uотп теор = - 0.581 В

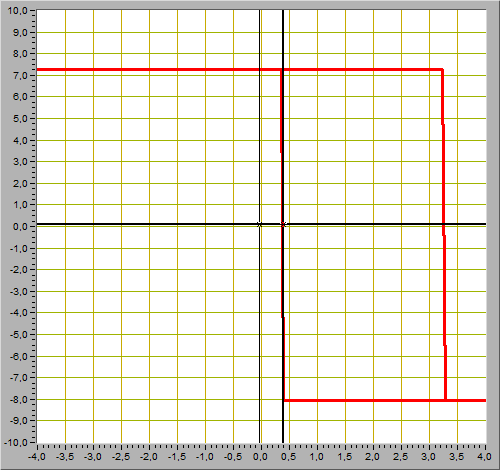

4.1.3
Uоп = 10 В
4.1.4
Uогр+ = 7,25 В
Uогр - = -8,10 В
4.1.5
Uср = 3,34 В
Uотп = 0,42 В
4.1.6
Uср теор = 3.234 В
Uотп теор = 0.356 В
Задание 2 (исследование работы гистерезисного компаратора):

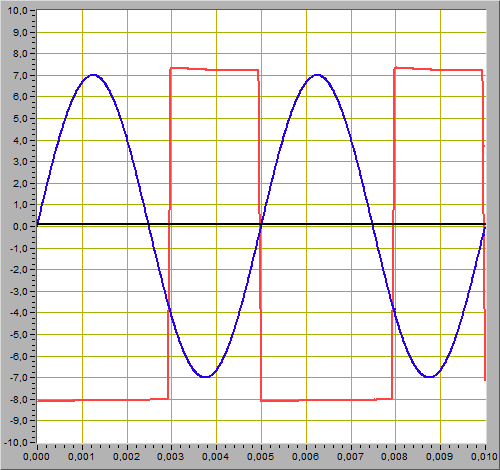

Форма сигнала синусоидальная
4.2.4
Uоп = 0 В
4.2.5
U ср = 0,22 В
4.2.6
U отп = -0,25 В
4.2.4
Uоп = -10 В
4.2.5
U ср = -0,06 В
4.2.6
U отп = -0,53 В
4.2.4
Uоп = -5 В
4.2.5
U ср = 0,09 В
4.2.6
U отп = -0,39 В
4.2.4
Uоп = 5 В
4.2.5
U ср = 0,37 В
4.2.6
U отп = -0,11 В
4.2.4
Uоп = 10 В
4.2.5
U ср = 0,51 В
4.2.6
U отп = 0,03 В

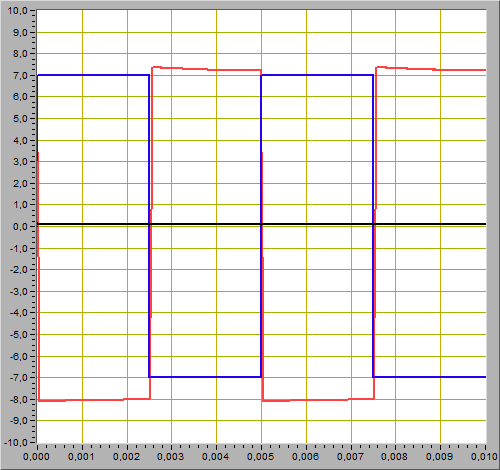

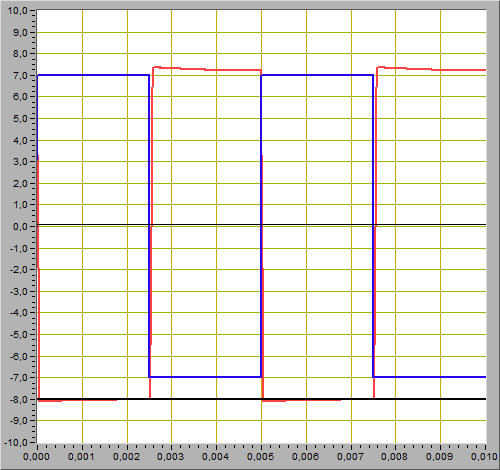

Форма сигнала прямоугольная
4.2.4
U оп = 0 В
4.2.5
U ср = 7,03 В
4.2.6
U отп = -7,01 В
4.2.4
Uоп = -10 В
4.2.5
U ср = 7,03 В
4.2.6
U отп = -7,01 В
4.2.4
Uоп = -5 В
4.2.5
U ср = 7,03 В
4.2.6
U отп = -7,01 В
4.2.4
Uоп = 5 В
4.2.5
U ср = 7,03 В
4.2.6
U отп = -7,01 В
4.2.4
Uоп = 10
4.2.5
U ср = 7,03 В
4.2.6
U отп = -7,01 В

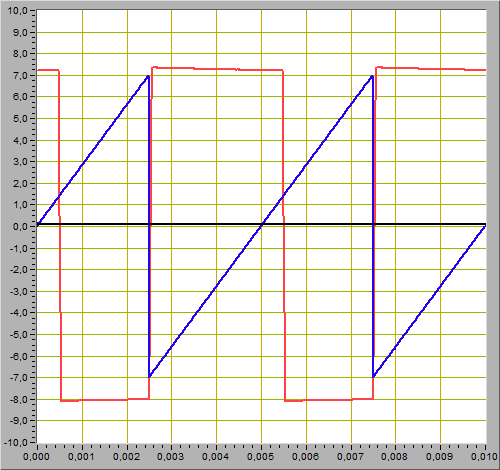

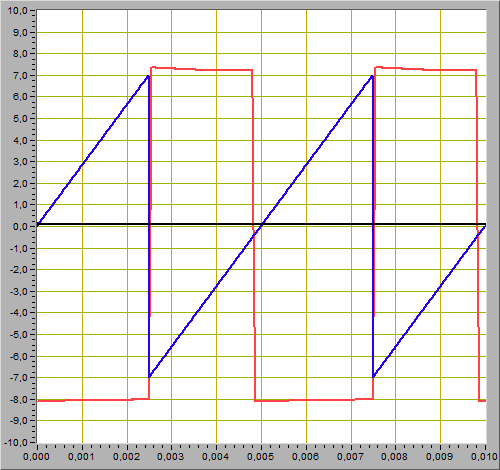

Форма сигнала пилообразная
4.2.4
Uоп = 0 В
4.2.5
U ср = 0,22 В
4.2.6
U отп = -7,01 В
4.2.4
Uоп = -10 В
4.2.5
U ср = - 0,06 В
4.2.6
U отп = -7,01 В
4.2.4
Uоп = - 5 В
4.2.5
U ср = 0,09 В
4.2.6
U отп = -7,01 В
4.2.4
Uоп = 5 В
4.2.5
U ср = 0,37 В
4.2.6
U отп = -7,01 В
4.2.4
Uоп = 10 В
4.2.5
U ср = 0,51 В
4.2.6
U отп = -7,01 В

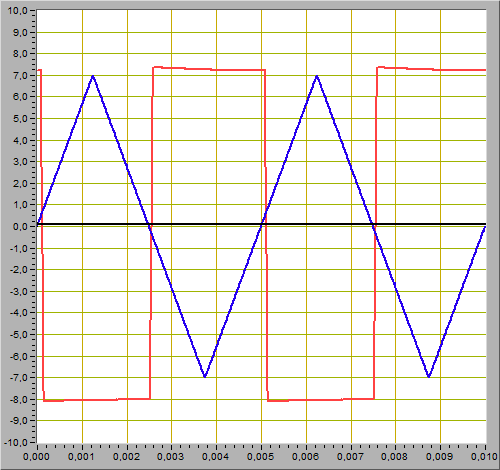

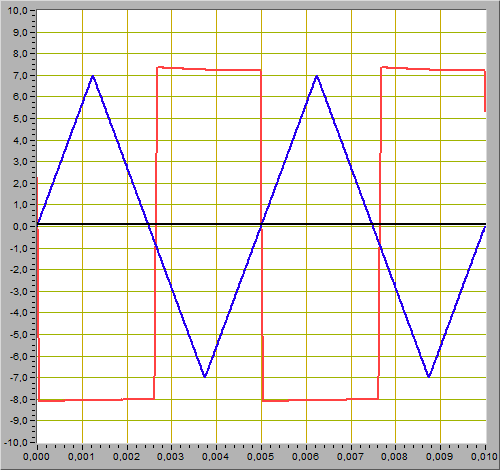

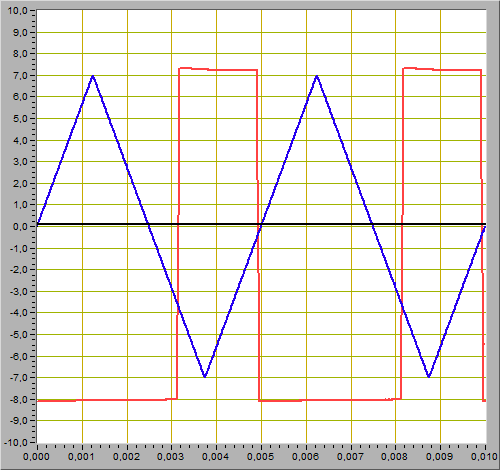

Форма сигнала треугольная
4.2.4
Uоп = 0 В
4.2.5
U ср = 0,22 В
4.2.6
U отп = -0,25 В
4.2.4
Uоп = -10 В
4.2.5
U ср = -0,06 В
4.2.6
U отп = -0,53 В
4.2.4
Uоп = -5 В
4.2.5
U ср = 0,09 В
4.2.6
U отп = -0,39 В
4.2.4
Uоп = 5 В
4.2.5
U ср = 0,37 В
4.2.6
U отп = - 0,11 В
4.2.4
Uоп = 10 В
4.2.5
U ср = 0,51 В
4.2.6
U отп = 0,04 В
Форма сигнала синусоидальная
4.2.4
Uоп = 0 В
4.2.5
U ср = 1,38 В
4.2.6
U отп = -1,54 В
4.2.4
U оп = - 10 В
4.2.5
U ср = - 0,50 В
4.2.6
U отп = - 3,41 В
4.2.4
U оп = - 5 В
4.2.5
U ср = 0,44 В
4.2.6
U отп = - 2,48 В
4.2.4
U оп = 5 В
4.2.5
U ср = 2,32 В
4.2.6
U отп = - 0,60 В
4.2.4
U оп = 10 В
4.2.5
U ср = 3,25 В
4.2.6
U отп = 0,34 В
Форма сигнала прямоугольная
4.2.4
U оп = 0 В
4.2.5
U ср = 7,03 В
4.2.6
U отп = -7,01 В
4.2.4
U оп = -10 В
4.2.5
U ср = 7,03 В
4.2.6
U отп = -7,01 В
4.2.4
U оп = -5 В
4.2.5
U ср = 7,03 В
4.2.6
U отп = -7,01 В
4.2.4
U оп = 5 В
4.2.5
U ср = 7,03 В
4.2.6
U отп = -7,01 В
4.2.4
U оп = 10 В
4.2.5
U ср = 7,03 В
4.2.6
U отп = -7,01 В
Форма сигнала пилообразная
4.2.4
U оп = 0 В
4.2.5
U ср = 1,38 В
4.2.6
U отп = -7,01 В
4.2.4
U оп = - 10 В
4.2.5
U ср = - 0,50 В
4.2.6
U отп = - 7,01 В
4.2.4
U оп = - 5 В
4.2.5
U ср = 0,44 В
4.2.6
U отп = -7,01 В
4.2.4
U оп = 5 В
4.2.5
U ср = 2,32 В
4.2.6
U отп = -7,01 В
4.2.4
U оп = 10 В
4.2.5
U ср = 3,25 В
4.2.6
U отп = -7,01 В
Форма сигнала треугольная
4.2.4
U оп = 0 В
4.2.5
U ср = 1,38 В
4.2.6
U отп = -1,54 В
4.2.4
U оп = -10 В
4.2.5
U ср = - 0,50 В
4.2.6
U отп = - 3,41 В
4.2.4
U оп = - 5 В
4.2.5
U ср = 0,44 В
4.2.6
U отп = - 2,47 В
4.2.4
U оп = 5 В
4.2.5
U ср = 2,32 В
4.2.6
U отп = -0,60 В
4.2.4
U оп = 10 В
4.2.5
U ср = 3,25 В
4.2.6
U отп = 0,34 В
Вывод: В работе был исследован гистерезисный компаратор. При изменении опорного напряжения величина гистерезиса не изменяется, но петля гистерезиса смешается в сторону с тем же знаком что и изменение опорного напряжения. Это значит, что, при уменьшении опорного напряжения, напряжения срабатывания и отпускания так же уменьшиться притом на одну и туже величину пропорциональную изменению опорного напряжения.
