Лабораторный практикум. Электрические аппараты

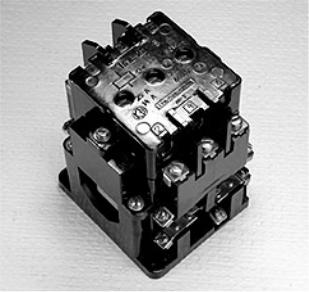

Рис 2.2. Магнитный пускатель серии ПМЕ.

Величина пускателей в зависимости от номинального тока:

1 — 10А;

2 — 25А;

3 — 40А;

4 — 63А;

5 — 100А;

6 — 160А;

Назначение и наличие теплового реле:

1 —нереверсивный без теплового реле;

2 —нереверсивный с тепловым реле; 3 —реверсивные без теплового реле с электрической блокировкой;

4 —реверсивные с тепловым реле с электрической блокировкой; 5 —реверсивные без теплового реле с электрической и механической блокировками;

130

6 —реверсивные с тепловым реле с электрической и механической блокировками; 7 —нереверсивные с аппаратом позисторной защиты АЗП;

8 —реверсивные с АЗП и механической блокировкой; 9 —нереверсивные с аппаратом позисторной защиты УВТЗ-1М;

0 —реверсивные с УВТЗ-1М и с механической и электрической блокировками;

степень защиты и наличие кнопок:

0 —IP00 без кнопок;

1 —IP40 без кнопок;

2 —IP54 без кнопок;

3 —IP40 c кнопками П+С;

4 —IP54 c кнопками П+С;

5—IP40 с кнопками П+С+сигнальная лампа;

6—IP54 с кнопками П+С+ сигнальная лампа;

род тока цепи управления:

0—переменный;

1—постоянный;

Рис 2.3. Магнитный пускатель серии ПМА.

131

2.4. Классификация магнитных пускателейсерииПМЛ

Структура условного обозначения пускателей серии ПМЛ

назначение и наличие теплового реле:

1 —нереверсивный без теплового реле;

2 —нереверсивный с тепловым реле; 5 —реверсивный пускатель без теплового реле сэлектрической и механической блокировками;

6 —реверсивный пускатель с тепловым реле сэлектрической и механической блокировками; 7 —пускатель звезда-треугольник;

степеньзащиты иналичие кнопок:

0 —IP00 без кнопок;

1 —IP54 без кнопок;

2—IP54 c кнопками П+С;

3—IP54 c кнопками П+С+сигнальная лампа;

число контактов вспомогательнойсети:

0 - 1"з" (на 10 - 25А), 1"з"+ 1"р" (на 40 - 63А);

1 - 1"р" (на 10 - 25А); 2 - 1"з" (на 10 - 25А и 40 - 6ЗА);

5 - 1"з" (на 10 - 25А) - постоянный ток; 6 - 1"р" (на 10 - 25A) - постоянный ток.

132

Описание лабораторногостенда

Оборудованиелабораторного стенда смонтировано на панели 52 . В состав оборудования входит :

а) ключ управления КУ для подачи питания на панель ; б) красная лампа, сигнализирующая о наличии напряжения ; в) 2 магнитных пускателя типа ПМЕ-222 ; г) контактор “К” с кнопками “вперед”, “назад”, “стоп” ;

д) вольтметр V типа Э – 378 ; е) регулятор напряжения ;

ж) пакетный выключатель для включения (В) и отключения (О) двигателя .

Рис. 2.5 Схема соединений пускателей типа ПМЕ

134

Порядок выполнения работы

4.1 Ознакомиться с конструкцией магнитного пускателя, его элементами и их взаимодействием :

а) контакторы ; б) катушкой электромагнита ;

в) тепловыми реле .

Собрать схему управления реверсивным магнитными пускателями по рис 4.1, произвести включение двигателя, изменяя направление вращения. Изменение направления вращения двигателя можно определить по отклонению вольтметра постоянного тока =V , который подключен к зажимам тахогенератора . При нажатии кнопки “КВ” двигатель вращается и вольтметр отклоняется в одну сторону, а при нажатии кнопки “КН” двигатель вращается, а вольтметр отклоняется в другую сторону .

Снижая напряжение источника питания (схема рис. 4.1) с помощью автотрансформатора АТ, определить среднее значение напряжения по вольтметру переменного тока ~ V, при котором двигатель отключается от сети защитой минимального напряжения (провести три опыта)

UСР U1 U2 U3 .

3

Собрать схему по рис. 4.2 , проверить возможность самозапуска электродвигателя при исчезновении и последующем восстановления напряжения питающей сети . Замыкание цепи катушки контактора “В” осуществляется поворотом рукоятки ключа управления в положение “В” (вправо), катушки “Н” поворотом рукоятки ключа управления в положение “Н” (влево) . Отключение двигателя – установкой ключа управления в нулевое (нейтральное) положение .

135

Рис. 4.1 Схема реверсирования электродвигателя с помощью магнитных пускателей

136

Рис. 4.2 Схема управления электродвигателя с возможностью самозапуска

137

ПродолжениеТабл.1
