Создания геометрической модели гайки накидной по эскизу.
рис. 3.1

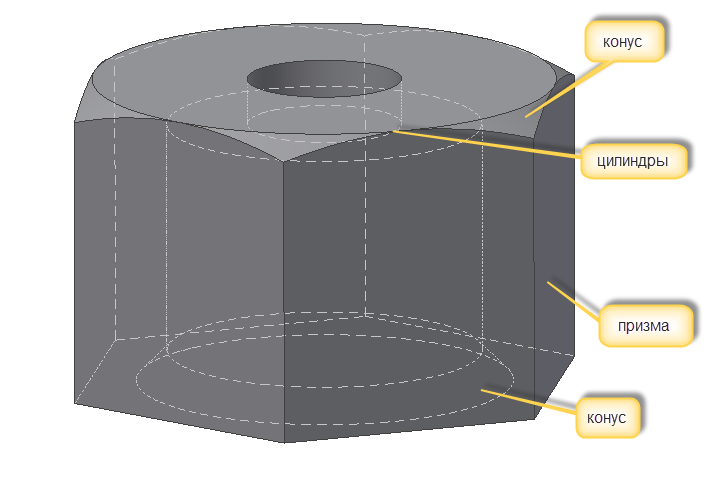

Гайка накидная состоит из геометрических тел: призмы, цилиндров и конусов (рис. 3.2).
рис. 3.2
Создание гайки начнем с построения призмы.
Выберите на ленте вкладку "3D-модель" ˃ панель "Эскиз"˃ "Создать 2D- эскиз".
Щелкните мышью в Браузере на рабочую плоскость X-Y. Программа переведет в среду построения эскизов.
Выберите на ленте вкладку "Рисование" ˃ команду "Многоугольник"
.
В
появившемся окне укажите число сторон многоугольника 6.

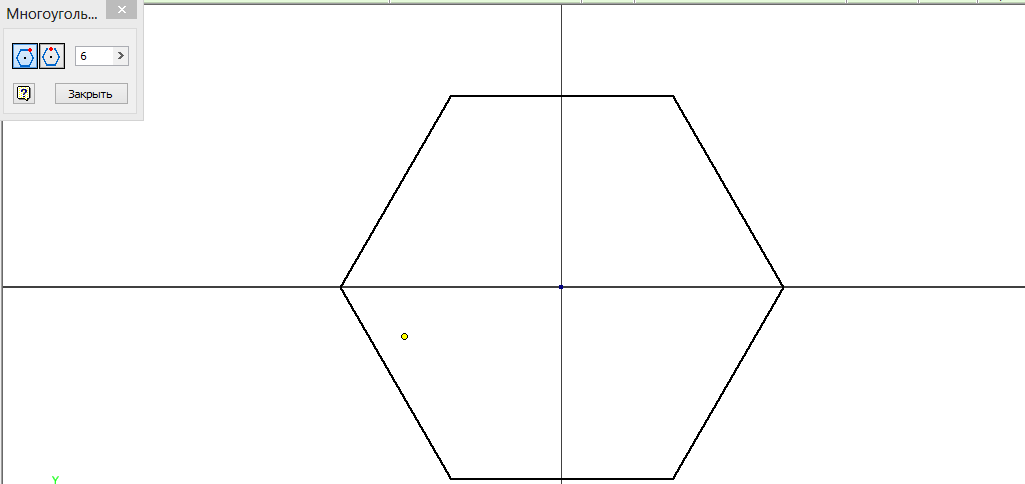

Укажите центр многоугольника в пересечении осей, и, отведя курсор мыши, вправо постройте равносторонний шестиугольник произвольного размера (рис. 3.3).
рис. 3.3
В завершение с помощью команды «Размеры»
проставляем размер «под ключ» S=30.
Нажимаем кнопку «Принять эскиз»
и возвращаемся в среду «Деталь».
В

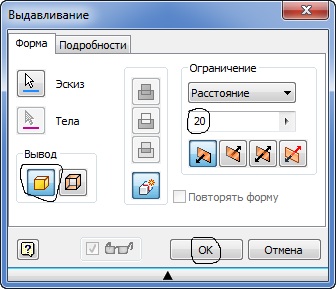

ыберите на ленте вкладку «Модель»˃ панель «Создать»˃ «Выдавливание». Если в эскизе только один контур, он выделяется автоматически. Выберите результат построения: "Тело". В группе "Ограничение" введите расстояние выдавливания равное высоте гайки (20 мм). Нажмите кнопку "OK".
Получаем призму.
Построение наружной конической фаски.
Для
построения фаски воспользуемся командой
«Вращение»
.
Начнем с эскиза.
Выберите на ленте вкладку "3D-модель" ˃ панель "Эскиз"˃ "Создать 2D- эскиз".

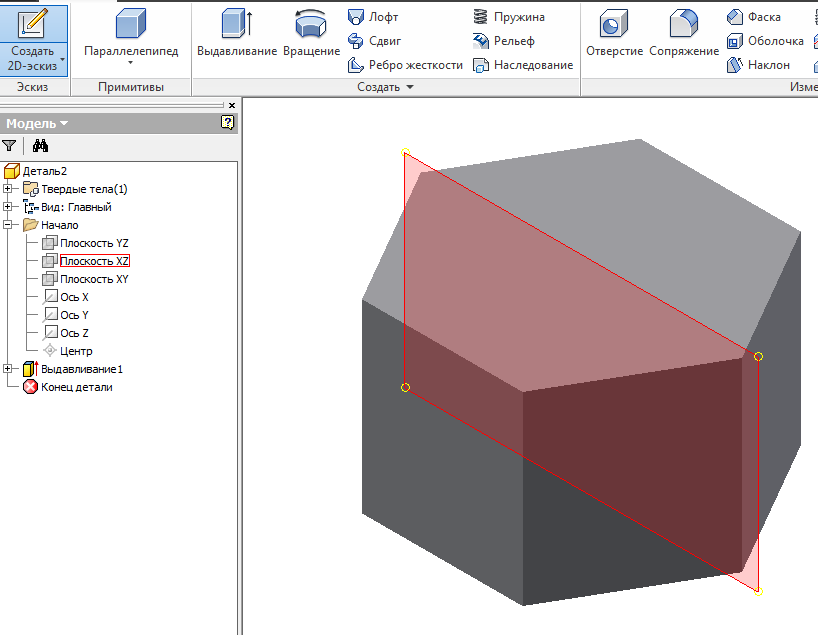

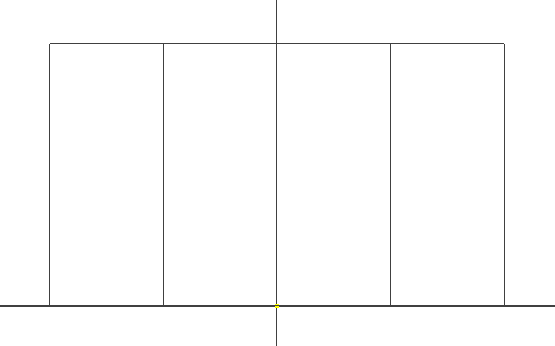

Щелкните мышью в Браузере на рабочую плоскость X-Z. Программа перейдет в среду построения эскизов и поместит призму тремя гранями вперед (рис. 3.4).
рис. 3.4
Д

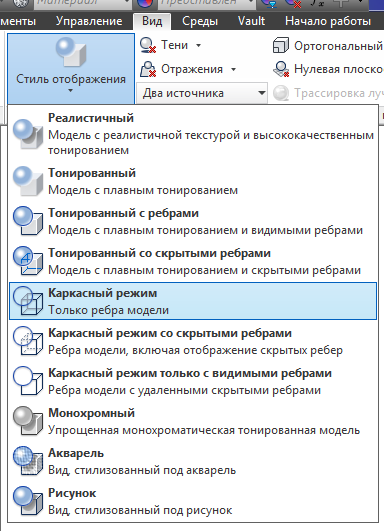

ля удобства построения преобразуйте модель в каркасную. Во вкладке «Вид» выберите панель «Стиль отображения» в ней команду «Каркасный режим». Модель примет вид как на рисунке (рис. )
Выберите на ленте вкладку "Эскиз" ˃ панель "Рисование" ˃ команду "Отрезок"
.

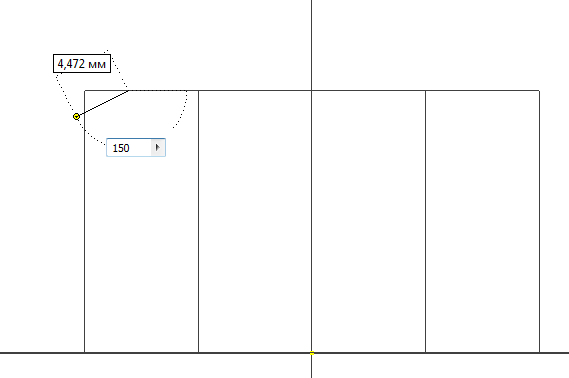

В визуальном режиме вычертим отрезок. При вычерчивании используйте «Tab» для перехода из одного диалогового поля "Редактирование размера" в другое. Введите угол 150 градусов. Длина может быть любой.
рис. 3.5

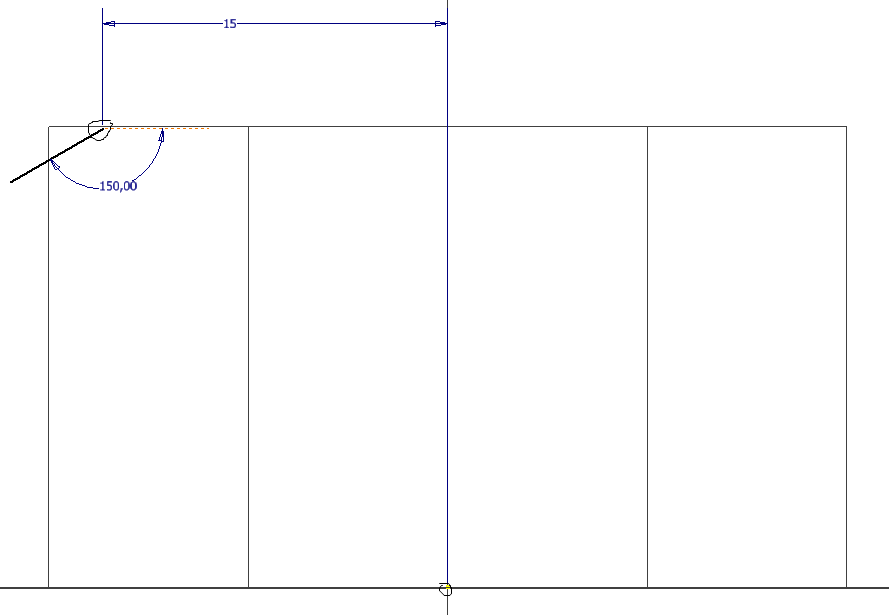

Задайте радиус вращения. Величину радиуса примем равной S/2, где S – размер «под ключ», равный 30 мм. Для указания нужных точек необходимо подвести к ней курсор и подержать его 2-3секунды до появления окна выбора элементов. Далее не сдвигая прокрутить колесо мышки до появления надписи «Точка». Нажмите ЛКМ. Произойдет выбор центральной точки. То же проделайте с точкой на конце отрезка.
рис.3.6

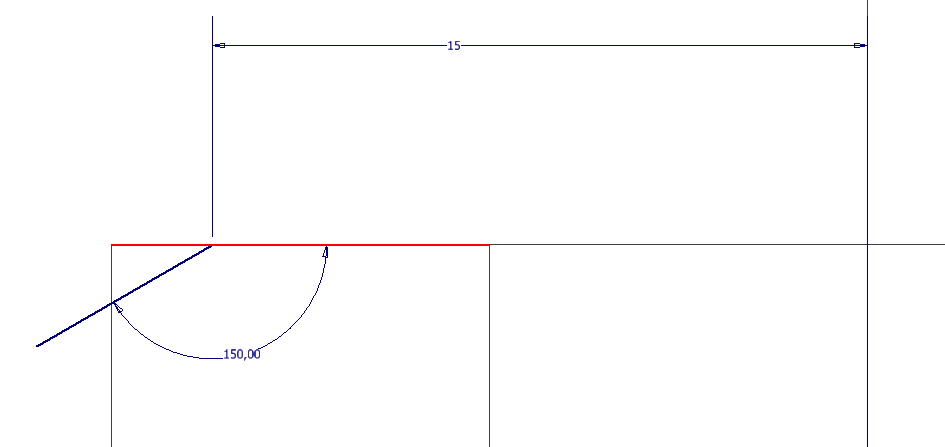

С помощью инструмента "Зависимость совмещения"
установите связь между точкой отрезка и верхней плоскостью призмы.
Нажимаем кнопку «Принять эскиз» и возвращаемся в среду «Деталь».

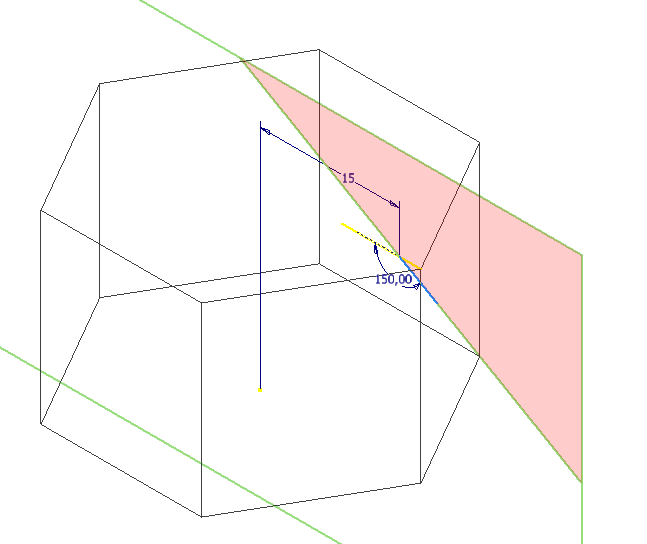

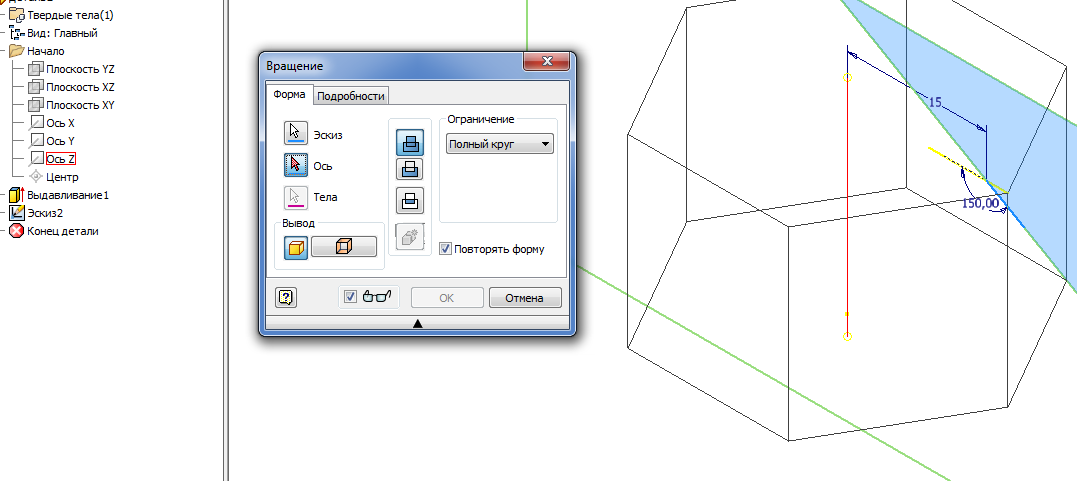

Нажмите клавишу R для вызова команды "Вращение"
.
Укажите эскиз и область, которую необходимо удалить.
В качестве оси выберите ось Z.

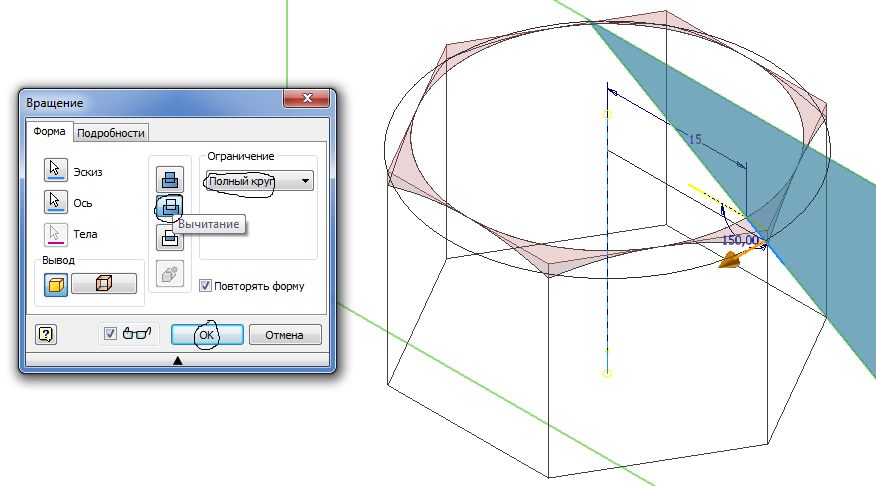

Выберите создание вычитанием, ограничение «Полный круг» и нажмите кнопку «Ок».

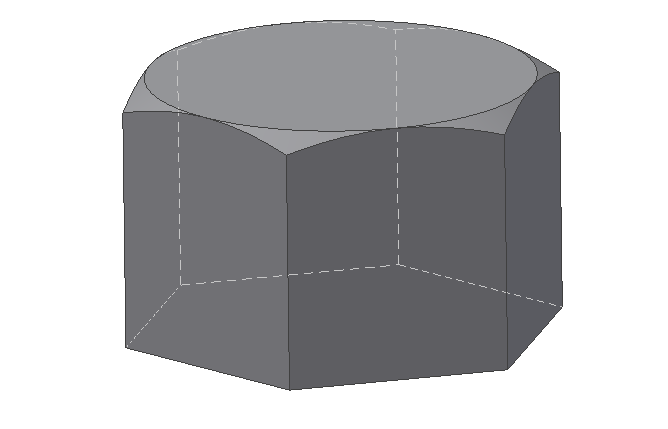

Призма с фаской.
