МИНОБРНАУКИ РОССИИ

Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В. И. Ульянова (Ленина)

Кафедра ТОЭ

отчет

по лабораторной работе №7

по дисциплине «ТОЭ»

Тема: ИССЛЕДОВАНИЕ РЕЗОНАНСНЫХ ЯВЛЕНИЙ В ПРОСТЫХ ЭЛЕКТРИЧЕСКИХ ЦЕПЯХ

Студент гр. 9283

Балакай И.А.

Преподаватель

Евдакова Е.Г.

Санкт-Петербург

2021

Цель работы: исследование резонанса и амплитудно-частотных характеристик (АЧХ) последовательного и параллельного колебательных контуров.

Основные теоретические положения:

Резонанс – такое состояние RLC -цепи в установившемся синусоидальном режиме, при котором напряжение и ток на входе цепи совпадают по фазе. При резонансе вещественными становятся комплексное сопротивление последовательной цепи

Обработка результатов:

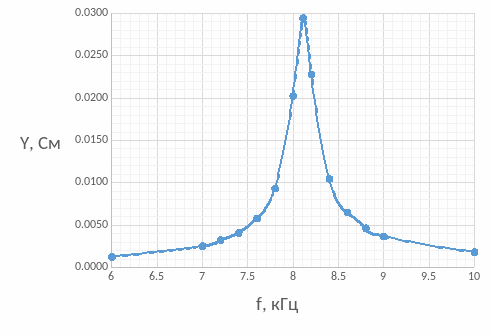

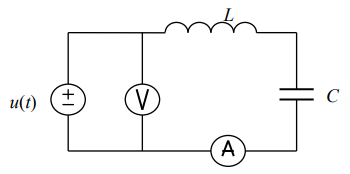

  1. И сследование резонанса напряжений и АЧХ контура с малыми потерями:

Измеряют

Вычисляют

7,07

208

8,11

34

37,9

1290

0,025

0,015

Измеряют

Вычисляют

f, кГц

I, мА

6

8,903

0,0013

7

18

0,0025

7,2

23

0,0033

7,4

29

0,0041

7,6

41

0,0058

7,8

66

0,0093

8

143

0,0202

8,11

208

0,0294

8,2

161

0,0228

8,4

74

0,0105

8,6

46

0,0065

8,8

33

0,0047

9

26

0,0037

10

13

0,0018

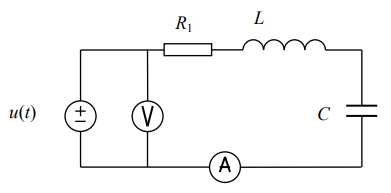

  1. Исследование резонанса напряжений и ачх контура с большими потерями:

Измеряют

Вычисляют

7,07

8,15

8,9

5

4,229

0,000598

6

5,43

0,000768

7

6,355

0,000899

7,5

6,675

0,000944

7,95

6,819

0,000964

8,05

6,832

0,000966

8,15

6,838

0,000967

8,25

6,837

0,000967

8,35

6,831

0,000966

9

6,654

0,000941

9,5

6,405

0,000906

10

6,024

0,000852

11

5,379

0,000761

  1. И сследование влияния ёмкости на характеристики контура

Измеряют

Вычисляют

7,07

321

5,75

0,025

0,03

Измеряют

Вычисляют

f, кГц

I, мА

5,25

41

0,0058

5,4

60

0,0085

5,55

102

0,0144

5,7

262

0,0371

5,75

321

0,0454

5,8

255

0,0361

5,95

104

0,0147

6,1

85

0,0120

6,25

45

0,0064

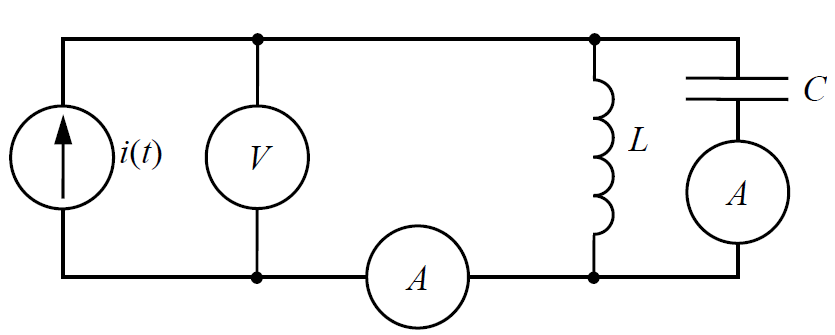

  1. Исследование резонанса токов и ачх контура с малыми потерями

Измеряют

Вычисляют

3410

8,22

2,676

0,0152

Измеряют

Вычисляют

f, кГц

|Z(jw)|=(Uвх*R2)/UR2, Ом

7

3,99

3990

7,3

5,37

5370

7,6

8,17

8170

8,1

32,3

32300

8,22

47,54

47540

8,34

32,3

32300

9,4

4,8

4800

10

3,26

3260
