ответы на ИКГ 1 курс 2 сем

1)Перспектива нужна для того, чтобы, зная две плоскости проекции фигуры, расстояние от линии горизонта до основания картины, построить вид заданной фигуры в пространстве.

2)Точка схода – это та точка, в которой сходятся направляющие прямые в перспективе.

Чтобы построить перспективу прямой, необходимо построить перспективы ее точек, картинный след и точку схода прямой. Картинный след – это точка пересечения прямой с картиной

3)Способ архитектора

Для того чтобы построить перспективу с помощью метода архитектора, необходимо найти точку зрения. Сначала нужно провести через точку фасада картинную плоскость, таким образом, чтобы она была наклонена под углом 30 градусов. Далее, параллельно КП проводим прямую. На этой прямой мы можем найти точку зрения, для этого, нам нужно понять в какой именно точке мы сможем видеть верхнюю дальнюю точку правой стороны здания. Проводим в эту точку прямую, затем под углом 40 градусов ведем прямую в верхнюю левую точку ближней части фасада. Проводим из точки зрения перпендикуляр к картинной плоскости. Это будет главная точка перспективы.

Затем, замеряем расстояние от основания картины до линии горизонта. Откладываем прямые на этом расстоянии.

4)Треугольник высот

5)Тени

Собственная тень – это та тень, возникающая при попадании света на фигуру в темном месте.

Падающей называется тень, отбрасываемая предметом на плоскости проекций, или возникающая на поверхности предмета из-за того, что на пути лучей света расположен другой предмет.

Граница между тенями - это прямая между тенями, меняющаяся в зависимости от характера освещения.

6)Тени в ортогональных проекциях

7)Тени в перспективных чертежах

Первым делом задаем направление луча света. Далее строим собственные тени от каждого элемента. Затем строим падающие тени. Для этого нам необходимо, под таким же углом как идет луч света, провести прямые исходящие от каждой грани. Проводим горизонтальные прямые от вертикальных ребер. Если прямая идет по горизонтальной проекции луча, то мы уводим ее в точку схода.

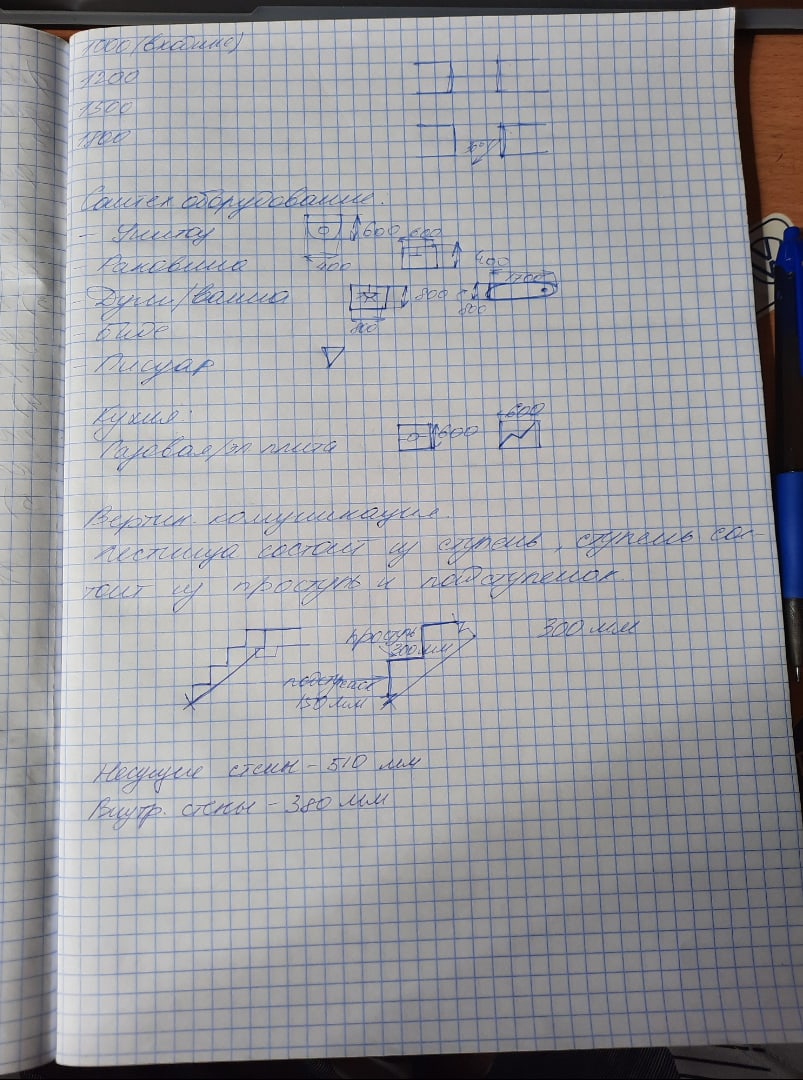

8)Условные графические обозначения материалов на строительных чертежах

9)Обозначение высотных отметок на строительных чертежах

Высотными отметками показывают размеры на разрезах и фасадах. За нулевую отметку следует принять пол первого этажа. Этаж – это расстояние между полом первого этажа и полом второго этажа. Высотная отметка в строительных чертежах указывается в метрах с тремя знаками после запятой.

10) Обозначение разреза на плане

В строительных чертежах для наименования разреза допускается применять буквы и арабские цифры и включать слово «разрез», например: «Разрез1-1». Названия изображений не подчеркивают.

11) Наименования и обозначения основных изображений на архитектурно-строительных чертежах.

12) Координационные оси. Маркировка осей

Обозначение выполняют в кружках диаметром 6-12 мм.Размер шрифта для обозначения кардинационных осей должен быть больше размера цифр размерных чисел, применяемых на том же чертеже, в 1.5 раза.Последовательность цифровых и буквенных обозначений координационных осей принимают по плану слево направо и снизу вверх.

13) Чертежи планов зданий

Планом здания называется разрез горизонтальной плоскостью, проведенный через оконные и дверные проемы.

14) Чертежи разрезов зданий

Разрезом называют изображение одной части здания, мысленно рассеченного вертикальной плоскостью. Положение секущей плоскости показывают на плане здания.

15) Чертежи фасадов зданий

Виды здания сзади, спереди, справа и слева называют фасадами здания. Если фасад выходит на улицу или площадь, такой фасад называют главным.

16) Изображение на плане и в разрезе оконных и дверных проемов

17) Особенности нанесения размеров на чертежах планов, разрезов, фасадов

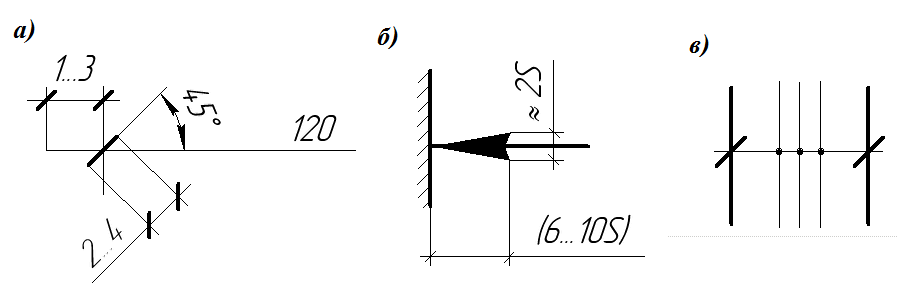

Размеры в миллиметрах на строительных чертежах, как правило, наносят в виде замкнутой цепочки без указания единицы измерения. Если размеры проставляют в других единицах, это оговаривают в примечании к чертежам. Размерные линии на строительных чертежах ограничивают засечками – короткими штрихами длиной 2-4 мм, проводимыми с наклоном вправо под углом 45° к размерной линии. Толщина линии засечки равна толщине сплошной основной линии, принятой на данном чертеже. Размерные линии должны выступать за крайние выносные линии на 1-3 мм. Размерное число располагают над размерной линией примерно на расстоянии от 0,5 до 1 мм (рис. 110а, 110б). Выносная линия должна выступать за размерную на 1-5 мм. При недостатке места для засечек на размерных линиях, представляющих собой замкнутую цепочку, засечки допускается заменять точками (рис. 110в).

18) Правила обводки чертежа при выполнении планов и разрезов

При вычерчивании чертежа фасада здания выдерживаются следующие толщины линий: в масштабе 1:100

линия земли – 0,8 мм,

контур здания 0,4 ... 0,5 мм,

линии проемов, ворот, дверей и окон – 0,4 мм,

рисунок коробок, переплетов окон и полотен ворот, дверей и окон – 0,2 мм

При вычерчивании чертежа разрезов и планов здания выдерживаются следующие толщины линий: в масштабе 1:100

линия земли – 0,8 мм,

контур здания 0,4 ... 0,5 мм,

линии проемов, ворот, дверей и окон – 0,4 мм,

рисунок коробок, переплетов окон и полотен ворот, дверей и окон – 0,2 мм

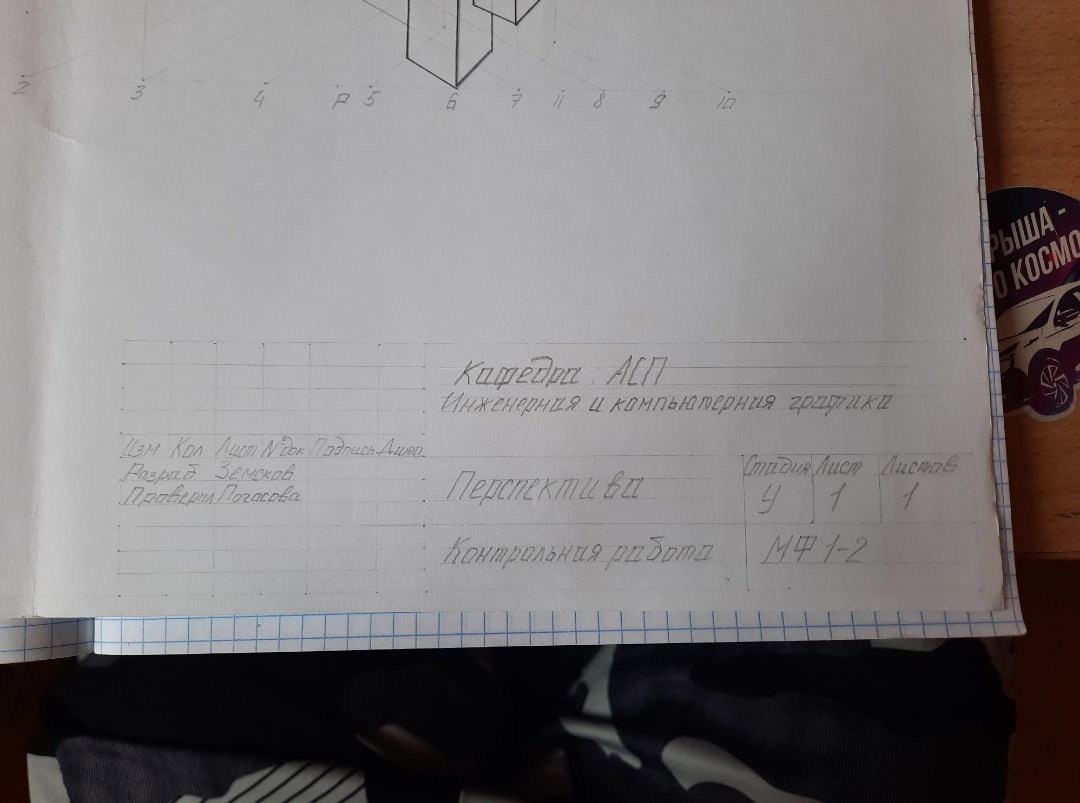

19) Основная надпись чертежа

20) Масштабы, используемые в строительных чертежах

Архитектурно-строительные чертежи жилых и общественных зданий выполняют в следующих масштабах:

планы этажей, разрезы, фасады – 1:50; 1:100; 1:200

фрагменты планов, разрезов, фасадов – 1:50; 1:100

узлы – 1:5; 1:10; 1:20

генеральный план – 1:500; 1:1000
