Федеральное агентство связи

Ордена Трудового Красного Знамени

Федеральное государственное бюджетное образовательное

учреждение высшего образования

Московский технический университет связи и информатики»



Кафедра «Информационной безопасности»



Отчёт по лабораторной работе №4 по дисциплине «Защита информации в глобальных сетях»



Выполнил студент группы

Москва, 2020

Порядок выполнения:

1. Выполнить настройку окружения:

   1. Установить виртуальную машину

   2. Установить операционную систему

   3. Установить компилятор языка C

   4. Установить отладчик

   5. Установить Meatasploit Framework

2. Скомпилировать исходный файл с опциями -fno-pie -z execstack -m32 -g

3. Запустите программу, передав в качестве аргумента строку с Вашей фамилией

4. Запустите программу с форматной строкой ‘%d %d’ и убедитесь, что на экран выводятся числа 42 и 100

5. Запустите программу с форматной строкой ‘%x %x’ и убедитесь, что на экран выводятся числа 2a и 64

6. Запустите программу с форматной строкой ‘%08x %08x’ и убедитесь, что на экран выводятся числа 0000002a и 00000064

7. Запустите программу с форматной строкой ‘%2$x %1$x’ и убедитесь, что на экран выводятся числа 64 и 2a

8. Запустите программу под отладчиком, дизассемблируйте функцию main и функцию print. Сделайте предположение, как может выглядеть стэк в момент вызова функции printf.

9. Поставьте точку останова в функции print в момент вызова функции printf и просмотрите содержимое памяти по адресу, хранящемуся в регистре ESP. Сравните предположение с реальными значениями. Определите, на каком расстоянии от начала буфера располагается адрес возврата.

10. Увеличьте длину аргумента командной строки на 16 символов и повторите пункт 9. Как изменился адрес верхушки стэка?

11. Выйдите из отладчика

12. Запустите программу с входным параметром ‘ABCD %08x ’, повторив %08x 24 раза. Найдите адреса возврата, сохранённые в стэке значения регистра EBP адрес буфера (он передаётся в качестве параметра функции print и printf) и начало буфера (число 44434241).

13. Сформируйте shell code с помощью утилиты

msfvenom --format c --platform linux -p linux/x86/exec -e x86/call4_dword_xor --bad-chars ‘\x00’ -a x86 AppendExit=true CMD=’bash’

14. Запустите программу с входным параметром, содержащим буквы 16 байтов заполнителя для адресов перезаписи, 36 байтов заполнителя для форматной строки, осуществляющей запись, и shell code

15. Посмотрите, адрес буфера и определите адрес в памяти, по которому хранится адрес возврата

16. Сформируйте строку, которая записывает в байты адреса адрес начала shell кода (начало буфера, плюс длина форматной строки)

17. При правильном указании адресов, программа должна запустить bin/dash. Если произошла ошибка, перезапустите программу, заменив адреса и форматную строку символами-заполнителями, не меняя длины строки и проверьте адреса

Ход работы:

Установим компилятор языка с gcc, отладчик gdb и Metasploit framework (рисунок 1)

Рисунок 1 – Версии gcc и gdb

Исходный код программы на языке C представлен ниже:

#include <stdio.h>

#include <string.h>

void print(char* buffer)

{

printf(buffer, 42, 100);

}

int main(int argc, char** argv)

{

char buffer[1024];

if (argc >= 2)

{

strncpy(buffer, argv[1], 1024);

print(buffer);

}

return 0;

}

Скомпилируем исходный файл с опциями -fno-pie -z execstack -m32 -g и запустим его несколько раз с разными входными данными (рисунок 2)

Рисунок 2 – Компиляция и запуск программы

Запустим программу под отладчиком gdb и дизассемблируем функции print (рисунок 3) и main (рисунок 4).

Рисунок 3 – Дизассемблированная функция print

Рисунок 4 – Дизассемблированная функция main

Можно сделать предположение, что во время вызова функции printf в функции print стэк будет выглядеть следующим образом:

1. Адрес верхушки стэка

2. Первый аргумент функции

3. Второй аргумент функции

4. Третий аргумент функции

5. Паддинг

6. EBP

7. Адрес возврата

Проверим данную версию, поставив точку останова в функции print во время вызова функции printf и посмотрим содержимое памяти, которое хранится в регистре ESP (рисунок 5).

Рисунок 5 – Содержимое регистра ESP

Проанализировав память, можно сделать вывод о расположении элементов в стэке. Например, адрес возврата (0х56556292) расположен по адресам 0хаааасс4с, 0хаааасс4d, 0хаааасс4e, 0хаааасс4f. Начало адреса возврата располагается на расстоянии 48 байтов

Увеличим длину аргумента командной строки на 16 символов и посмотрим память регистра ESP (рисунок 6).

Рисунок 6 – Содержимое регистра ESP

Если сравнивать с предыдущими результатами, то видно, что адрес верхушки стэка уменьшился на 16.

Запустим программу с входным параметром ‘ABCD %08x ’, повторив %08x 24 раза (рисунок 7)

Рисунок 7 – Результат работы программы

Проанализировав результат, можно сделать вывод, что адрес возврата = 56556292, значение регистра EBP идет до адреса возврата и равно ffffd048, а начало буфера – 19-ый элемент.

Сформируем shell-код с помощью утилиты msfvenom командой: msfvenom --format c --platform linux -p linux/x86/exec -e x86/call4_dword_xor --bad-chars ‘\x00’ -a x86 AppendExit=true CMD=’bash’

(рисунок 8)

Рисунок 8 – Создание shell кода

Запустим программу со стройкой, в которой первые 16 байтов – заполнители для адресов перезаписи, следующие 36 байтов – заполнители для форматной строки, а потом shell код, и посмотрим память выполнения функции printf (рисунок 9)

Рисунок 9 – Память в момент выполнения printf

Так как адрес начала буфера – 0xffffcbfc, расположен он в ячейках 0xffffcbb0-b3, то адрес возврата расположен в ячейках 0xffffcbac-af.

Сформируем строку, которая записывает в байты адреса адрес начала shell кода. Для этого рассчитаем значения для форматной строки, которая это сделает. Начало shell кода расположен о по адресу 0xffffcc30. Значит:

1. 0x30 – 16 = 48 – 16 = 32

2. 0xcc – 0x30 = 0x9c = 156

3. 0xff – 0xcc = 0x33 = 51

4. 0xff – 0xff = 0

Сформируем строку и подадим ее на вход программы (рисунок 10)

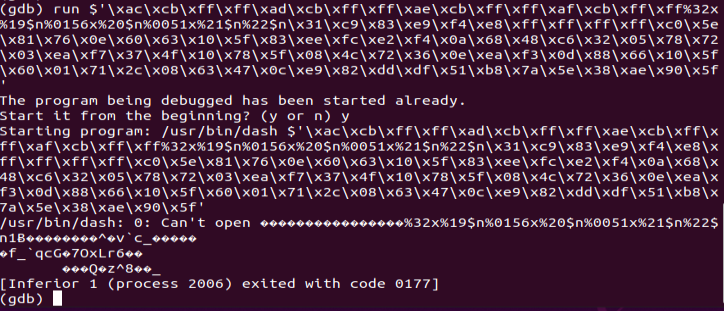

Рисунок 10 – Результат работы программы

С помощью данной строки удалось запустить bash из программы.

Вывод: В данной работе была рассмотрена и применена уязвимость форматной строки.
