Московский Технический Университет Связи и Информатики

Кафедра Мультимедийных сетей и услуг связи

Практикум № 1 по предмету МСиС

Исследование электронного осциллографа

Выполнил:

Студент 4-го курса

Группы

Проверила:

ассистент Манонина И.В.

Москва 2019 г.

1. Цели практикума:

   1. Получить навыки работы с электронно-лучевым осциллографом

   2. Овладеть методикой исследования форм напряжения сигналов; изучить особенности и возможности двухлучевого осциллографа.

   3. Освоить методику измерения параметров сигналов с предварительной калибровкой осциллографа.

   4. Получить навыки работы с измерительными генераторами.

2. Состав экспериментального стенда:

Экспериментальный стенд содержит двухлучевой электронный осциллограф, измерительный генератор сигналов специальной формы, измерительный генератор импульсных сигналов и коммутационный блок.

3. Программа практикума:

   1. Наблюдение на экране электронно-лучевого осциллографа кривой напряжения низкочастотного генератора сигналов специальной формы при различных длительностях развертывающего напряжения; измерение амплитуды и периода сигнала

Рисунок 1 – Схема соединения приборов для пункта 1

2. Наблюдение формы импульсных сигналов; измерение их параметров и периода следования

Рисунок 2 – Схема соединения приборов для пункта 2

3. Исследование влияния закрытого входа канала вертикального отклонения на результаты амплитуды импульсных сигналов

Рисунок 3 – Схема соединения приборов для пункта 3

4. Измерение полосы пропускания 2-го канала вертикального отклонения при подключении на его вход внешнего четырехполюсника

Рисунок 4 – Схема соединения приборов для пункта 4

5. Исследование влияния амплитудно-частотной характеристики канала вертикального отклонения на форму и параметры импульсных сигналов

Рисунок 5 – Схема соединения приборов для пункта 5

6. И змерение частоты генератора прямоугольных однополярных импульсов методом круговой развертки

Рисунок 6 – Схема соединения приборов для пункта 6

4. Ход работы:

   1. На выходе генератора исследуемый сигнал частотой 1кГц.

Установленные параметры сигнала			Результаты измерения параметров сигнала осциллографом
Форма сигнала	F, кГЦ	Число наблюдаемых периодов		Кв, В\дел.	Кр, Вр\дел.	Um, В	Tс, мс
Треугольная	1	1		1	0,2	3,1	1,14
		4		1	0,5	3	1,15
		8		1	1	3	1,2

Рисунок 7 – Наблюдение 1-го периода

Рисунок 8 – Наблюдение 4-х периодов

Рисунок 9 – Наблюдение 8-ми периодов

Вывод: …

…

2. Параметры входящих импульсов: длительность 5 мкс, частота повторения 10 кГц, амплитуда 3 В. К_в = 1 В\дел, К_р = 1 мкс\дел

Установленные параметры импульса			Результаты измерения параметра импульса осциллографом
tн, мкс	Тс, мс	Uм, B	tн, мкс	Тс, мс	tф, мкс	tс, мкс	Uм, B
5	0,1	3	4,6	0,096	0,09	0,1	3,2

Рисунок 10 – Изображение импульса в режиме внутренней синхронизации

Рисунок 11 – Изображение импульса в режиме внешней синхронизации

3. Параметры генератора импульсных сигналов: полярность – положительная, длительность – 2мкс, частота повторений 10 кгц, амплитуда 2 В. К_в = 1 В\дел, К_р = 50 мкс\дел

Установленные параметры импульсов					Измеренные параметры импульсов
Uм, B	Fс, кГц	tн, мкс	Q	U(+), B		U(-), B
2	10	2	50	2,2		0,1
		10	10	2,1		0,2
		20	5	1,9		0,5
		25	4	1,8		0,6
		30	3,3	1,6		0,7

Рисунок 12 – Изображение импульса при t_н = 2 мкс

Рисунок 13 – Изображение импульса при t_н = 10 мкс

Р исунок 14 – Изображение импульса при t_н = 20 мкс

Рисунок 15 – Изображение импульса при t_н = 25 мкс

Рисунок 16 – Изображение импульса при t_н = 30 мкс

Вывод: ..

..

4. На генераторе установлена синусоидальная форма сигнала, частота 100 кГц, напряжение 4 В. Режим внутренней синхронизации.

Паспортное значение полосы пропускания второго канала	Измеренное значение полосы пропускания второго канала при включенном внешнем четырехполюснике
0 – 10 МГц	0,55 МГц

Рисунок 17 – …

Рисунок 18 – …

Вывод:..

…

5. Параметры выходных импульсов генератора: длительность 500 мкс, частота 1 кгц, амплитуда 5 В. В осциллографе ждущий режим работы с внешней синхронизацией. К_в = 1 В\дел, К_р = 10 мкс\дел

Задаваемые параметры		Получаемые параметры
Длительность, мкс	Временная задержка, мкс	Вход tф, мкс	Выход tф, мкс
500	100	1	20
50	10	1	15
5	5	1	11
2	5	1	9

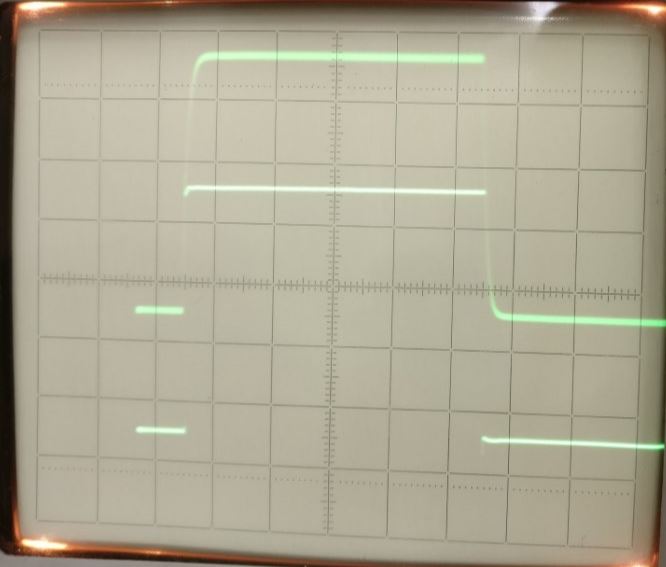

Рисунок 19 – Импульсы при длительности 500 мкс и временной задержке 100 мкс

Рисунок 20 – Импульсы при длительности 50 мкс и временной задержке 10 мкс

Рисунок 21 – Импульсы при длительности 5 мкс и временной задержке 5 мкс

Рисунок 22 – Импульсы при длительности 2 мкс и временной задержке 5 мкс

Вывод: …

…

6. Осциллограф: развертка – ЖДУЩ., синхронизация – усил.X;Y1; растяжка х1, усилитель Y1 – 50mV/дел. Генератор сигналов спец. формы: множитель х10; частота Гц – плавно 10. Генератор прямоугольных импульсов: частота повторения – 1кГц, длительность – 500 мкс, амплитуда 2 В

Частота, Гц	Частота повторения, Гц	Абсолютная погрешность
100	100	3
200	100	0,5
300	100	2
500	100	3
700	100	3,5

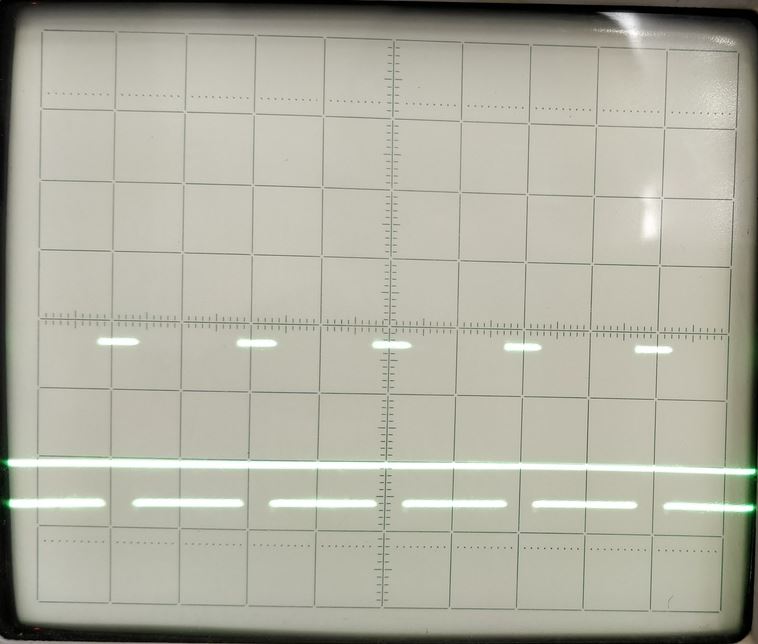

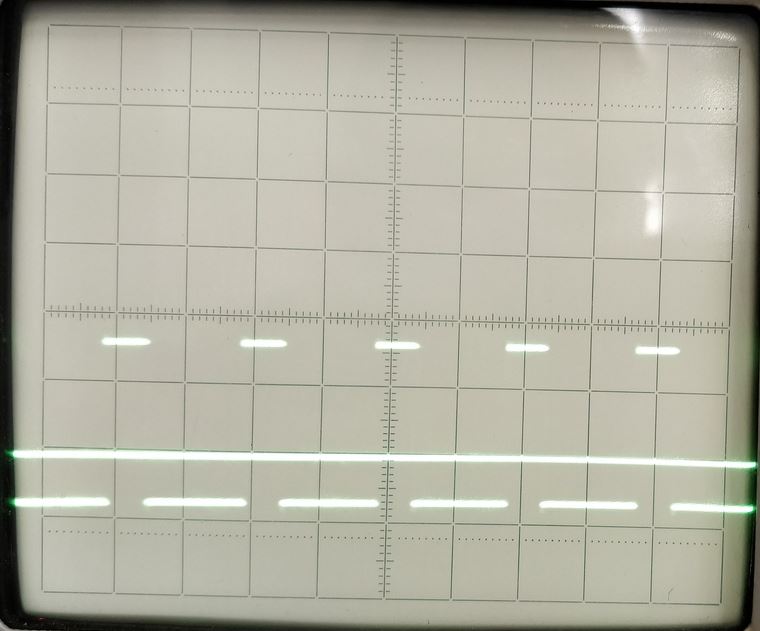

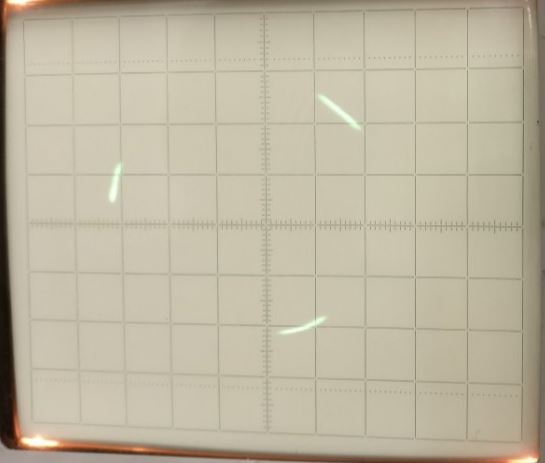

Рисунок 23 – Изображение при частоте 1 КГц

Рисунок 24 – Изображение при частоте 100 Гц

Рисунок 25 – Изображение при частоте 200 Гц

Рисунок 26 – Изображение при частоте 300 Гц

Рисунок 27 – Изображение при частоте 500 Гц

Рисунок 28 – Изображение при частоте 700 Гц

Вывод: …

…

…
