Создание фреймов
Предположим, что существует сообщения, которые объект должен инициировать по какому-то условию. В таких ситуациях нам могут помочь фреймы. Однако, если сообщение единично, то можно прямо в его названии указать условие, по которому оно должно быть инициировано.
Рисунок 39 – Описания условия инициирования единичного сообщения
Но когда возникает необходимость инициировать несколько сообщений, такой подход не подойдет. Для этого существуют фреймы.
Рисунок 40 – Пример использования опционального фрейма
Выделенный элемент на рисунке 40 показывает, что этот фрейм имеет тип опционально (opt), т.е. сообщения внутри него будут выполняться после определенного условия, которое указывается рядом с типом фрейма.
Фреймы бывают следующих типов:
alt – альтернативный фрейм. Можно описать как последовательность операторов if … else в алгоритмах;
loop – циклический фрейм. Обозначает, что все сообщения, находящиеся внутри него, будут выполняться несколько раз;
opt – опциональный фрейм. Можно представить как последовательность оператора if без блока else;
par – параллельное выполнение. Этот тип фрейма обозначает, что сообщения внутри него посылаются параллельно друг другу;
Для выбора соответствующего типа среда Visual Paradigm предоставляет следующее меню.

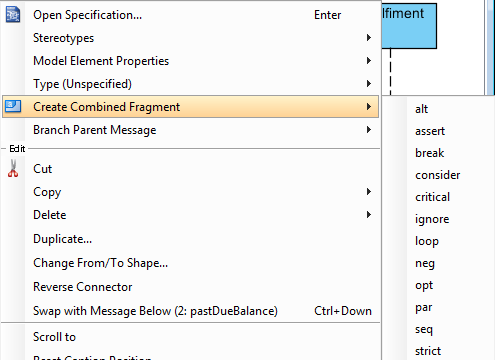

Рисунок 41 – Добавление нового фрейма
Для вызова этого контекстного меню, требуется выбрать те сообщения, которые предполагается заключить внутрь фрейма, затем щелкнуть правой кнопкой мыши и выбрать требуемый тип фрейма.
На рисунке 42 показан вариант диаграммы с альтернативным фреймом. У него есть пунктирная линия, которая разделяет те сообщения, которые будут выполняться при срабатывании условия, от тех, которые будут выполнены при возврате отрицательного результата при проверке условия.
Рисунок 42 – Пример диаграммы с альтернативным фреймом
На рисунке 43 показан пример с параллельными сообщениями.
Рисунок 43 – Диаграмма с параллельным фреймом
Контрольные вопросы
Использование каких элементов UML, кроме объектов, допускается на диаграмме последовательностей?
Что такое асинхронное сообщение?
Что такое найденные сообщения?
Каким образом отображается на диаграмме последовательностей порядок отправки и приема сообщений?
Почему некоторые сообщения на диаграммах последовательностей иногда обозначают пунктирной линией?
Что такое рефлексивное сообщение?
Что такое синхронное сообщение?
Какие из фрагментов диаграмм последовательностей НЕ противоречат нотации UML?
Что означает символ, выделенный на рисунке?
Как называется тип сообщения, пример которого изображен на рисунке?
Какой буквой на рисунке обозначена линия жизни объекта?
Содержание отчета
Титульный лист;
Цель работы;
Выполненное индивидуальное задание. Список индивидуальных заданий приводится в конце методического пособия. Необходимо привести пример диаграммы последовательности, которая отразит взаимодействие актёра с системой, а также взаимодействие объектов внутри самой системы;
Ответы на 5 контрольных вопросов;
Выводы.
