ОТЧЕТ ПО ЛАБОРАТОРНОЙ РАБОТЕ № 4

«Настройка RADIUS»

Направление/специальность подготовки

10.03.01 Информационная безопасность

Выполнили:

Проверил:

Казанцев А.А.

СОДЕРЖАНИЕ

Цель работы:

Изучить теоретические основы протокола Radius. Произвести его настройку в Cisco Packet Tracer, а также выполнить анализ пакетов Radius в программе Wireshark.

Ход работы:

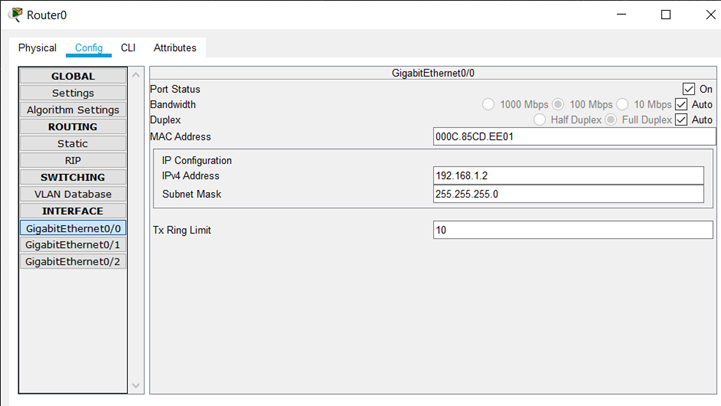

Выполнение настройки оборудования из pka файла так, чтобы администратор мог выполнить авторизацию на Router c учетной записью admin/admin продемонстрировано на рис. 3. Данные для авторизации должны браться с Radius server, с которыми маршрутизатор будет взаимодействовать по протоколу Radius. На маршрутизаторе должна быть прописана локальная учетная запись admin. Для этого на устройстве Router0 во вкладке config выбираем интерфейс GigabitEthernet0/0 и настраиваем IPv4-Address и Subnet Mask в соответствии с заданием.

Рис. 1. Router0

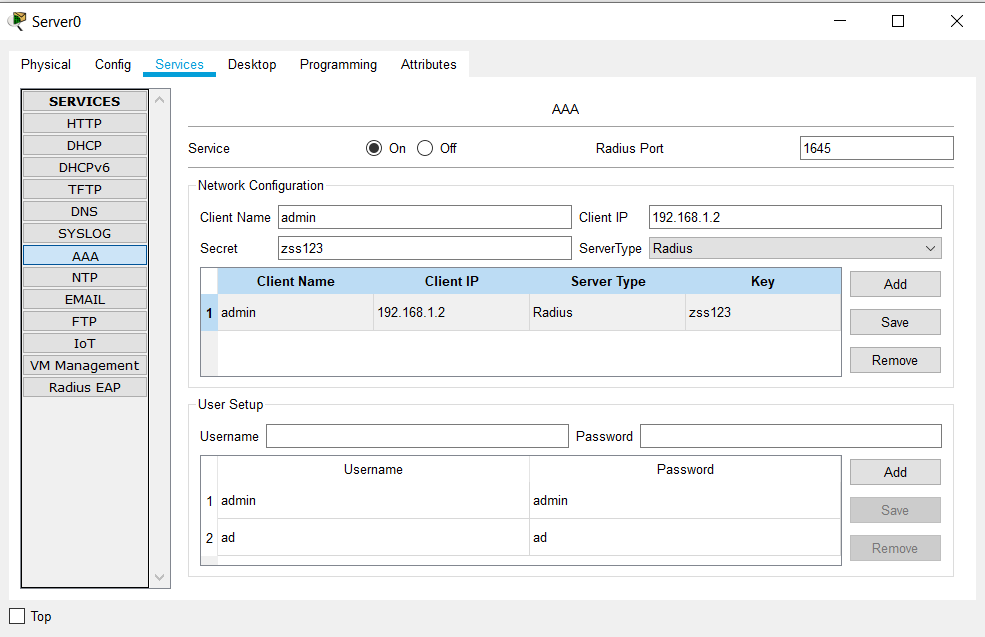

Выполнение настройки Server0 продемонстрировано на рис. 4. Во вкладке Services → AAA. В Network Configuration был прописан Client Name, Client IP, Secret, ServerType. В User Setup были добавлены учетные записи, чтобы далее на роутере можно было успешно авторизоваться.

Рис. 2. Настройка устройства Server0

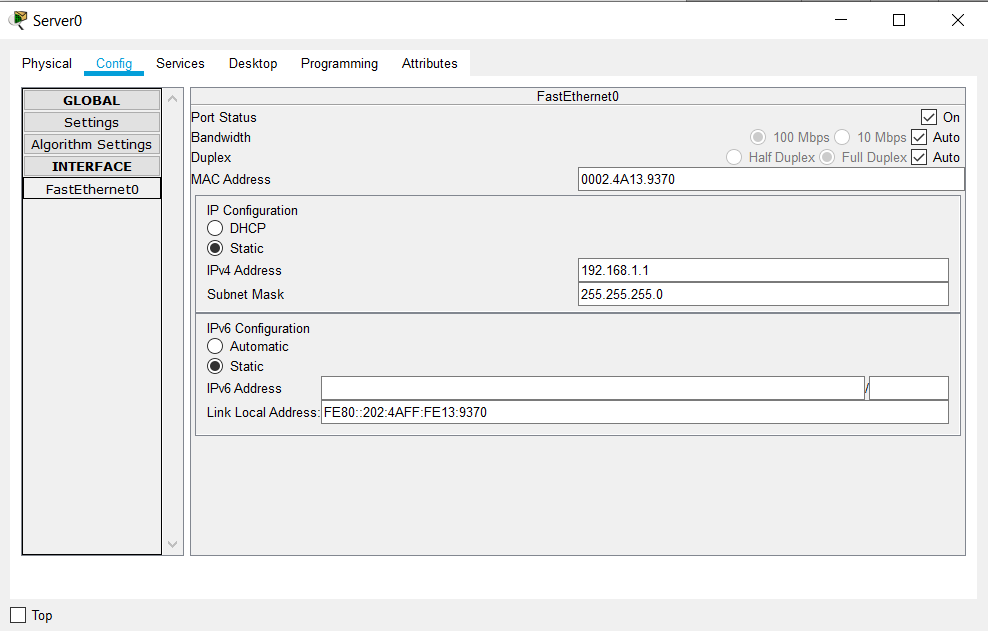

Выполнение верной настройки IP Configuration, а именно IPv4 address и Subnet Mask продемонстрировано на рис. 5.

Рис. 3. Настройка IP конфигурации

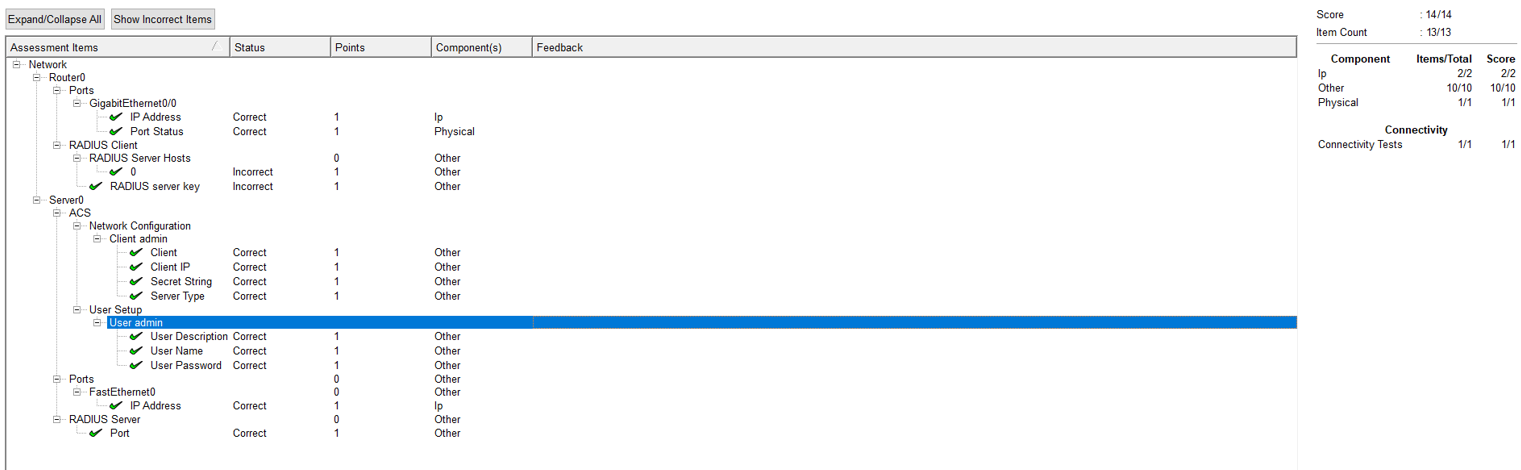

Успешная авторизация администратора на маршрутизаторе через Radius server продемонстрирована на рисунке 6.

Рис. 4. Выполнение авторизации

Рис. 5. Результат выполнения задания части 1 ЛР

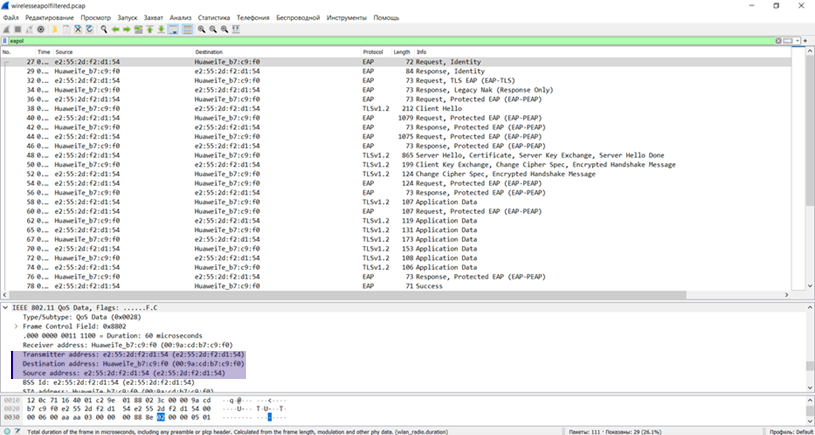

Изучение дампа wirelesseapolfiltered.pcap продемонстрировано на рис. 8. Были отфильтрованы все пакеты EAPoL. На рисунке отмечены MAC адрес и фирма-изготовитель, подключаемого по 802.1x беспроводного клиента, MAC-адрес и фирму-изготовителя точки доступа, название SSID, к которому выполняется подключение.

Рис. 6. Перехваченные пакеты EAPoL

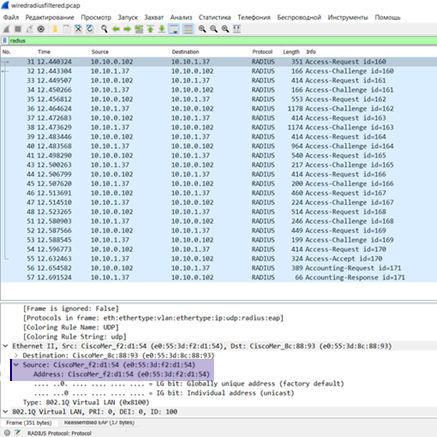

Далее были отфильтрованы пакеты Radius, что продемонстрировано на рис. 9. Были определены MAC адрес беспроводного контроллера и сервера аутентификации, MAC-адрес сервера аутентификации.

Рис. 7. Пакеты RADIUS

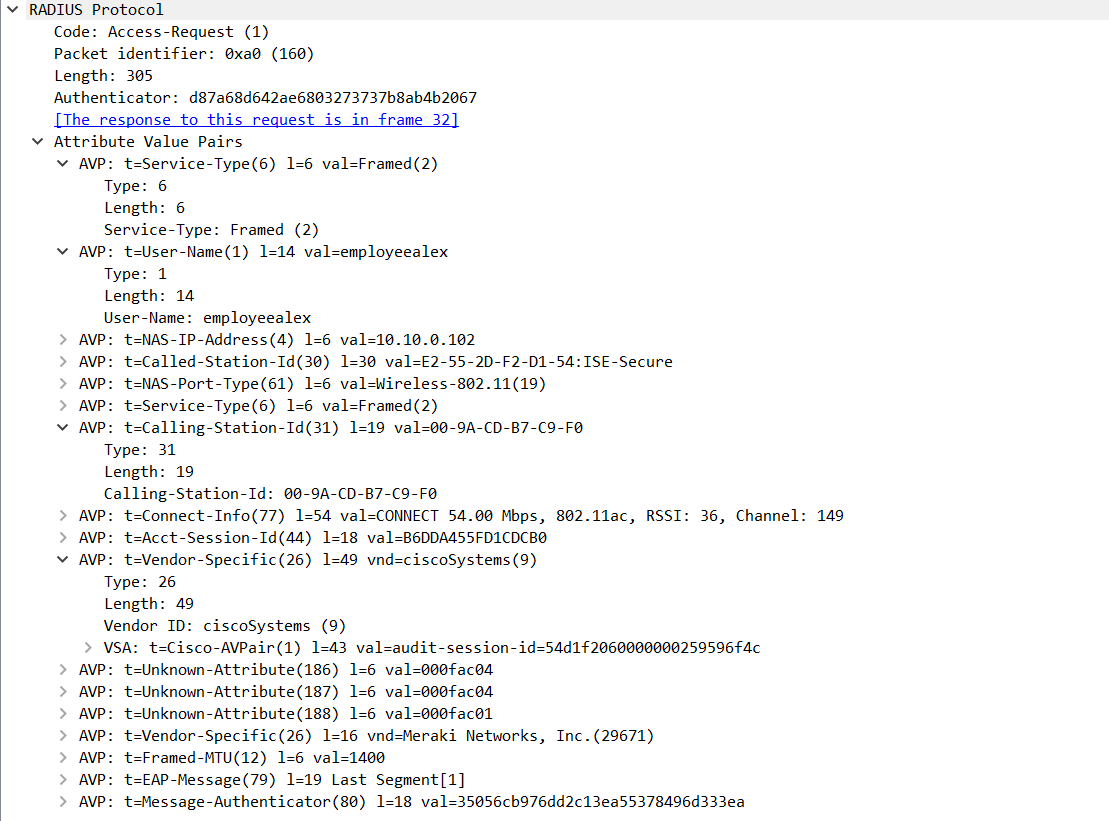

Далее были изучены так называемые Attribute Value Pairs в захваченном пакете (см. рис. 10). Описание каждого RADIUS-пакета состоит из описания всех пар Атрибут-Значение (Attribute-Value Pair) для этого типа пакета. Атрибуты могут быть как стандартными, так и специфичными атрибутами вендоров (Vendor-Specific Attribute). Если значение атрибута неизвестно, то этот атрибут не добавляется в сообщение. Существуют следующие атрибуты: User-Name, User-Password, CHAP-Password, NAS-IP Address, Nas-port, Service-Type, Framed-protocol и т. д.

Рис. 8. AVP

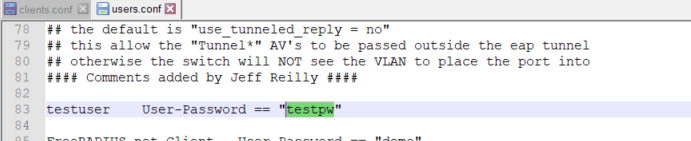

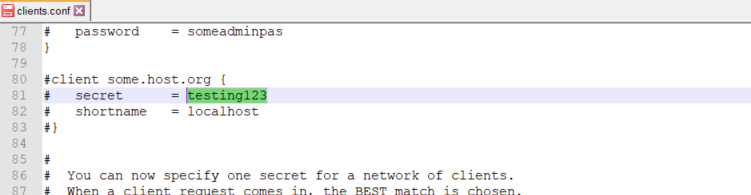

Далее было выполнено ознакомление с ПО FreeRadius. Был установлен эмулятор Radius, настроенный на работу с радиус сервером. Так как клиент и сервер устанавливаются на одном компьютере, то для обмена сообщениями был использован IP 127.0.0.1. Пароль пользователя хранится в конфигурационном файле users.conf и sharedsecret в конфигурационном файле clients.conf (см. рис. 11-12).

Рис. 9. Конфигурационный файл clients.conf

Рис. 10. Конфигурационный файл users.conf

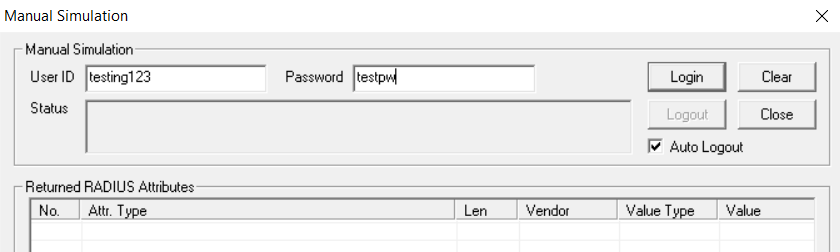

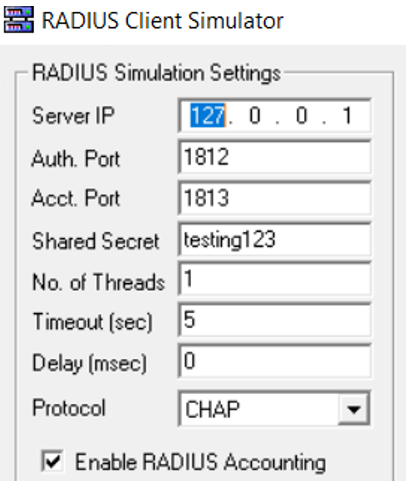

Далее полученные данные были введены в соответствующие поля программы и было осуществлено наблюдение за работой программы (см. рис 13-14).

Рис. 13. Manual Simulation

Рис. 11. Radius Client Server

Вывод:

В ходе выполнения лабораторной работы были изучены теоретические основы протокола Radius. Кроме того, была выполнена его настройка в программе Packet Tracer, а также произведен анализ пакетов Radius с помощью программы Wireshark.
