ОТЧЁТ ПО ЛАБОРАТОРНОЙ РАБОТЕ №1



Основы WiFi. Базовая настройка ТД

Направление/специальность подготовки

                        10.03.01 Информационная безопасность

 (код и наименование направления/специальности)

Выполнил:





(Ф.И.О., № группы)                 (подпись)



                                                                Выполнила:



(Ф.И.О., № группы)                 (подпись)



                                                                Выполнил:





(Ф.И.О., № группы)                 (подпись)









Проверил:



инж., Казанцев А.А.

(уч. степень, уч. звание,И.Ф)                 (подпись)

Спецификация:

Бригада № 2

Используемое оборудование: Точка доступа D-Link

Производитель оборудования: D-Link

Модель: D-Link

IP адрес: 192.168.1.50

Ход рабоы:

1)Установить на компьютер анализатор сетей WiFi inSSIDerHome или аналогичное по на смартфон/планшет (например WiFi Analyzer для Android). Сделать фото Router/ТД с видом на порты устройства.

2)Сделать скриншот текущей радио-обстановки

3)Получить Оборудование 1 + WiFi адаптер.

Для маршрутизаторов(Router) / точек доступа(ТД): Установить на проводном интерфейсе ноутбука IP для доступа

на настраиваемое оборудование - IP компьютера определяется IP -адресом устройства + скорректировать шлюз на

ПК при необходимости.

IP ПК IP: 192. 168 . 1 . 124 IP ТД/LAN Router IP: ______ . ______ . ______ . ______

Выполнить скриншот сделанных настроек (аналогично для всех пунктов).

Схема подключения ПК – LAN – WiFi – беспроводной клиент

4)Подключится на точку доступа по Web интерфейсу

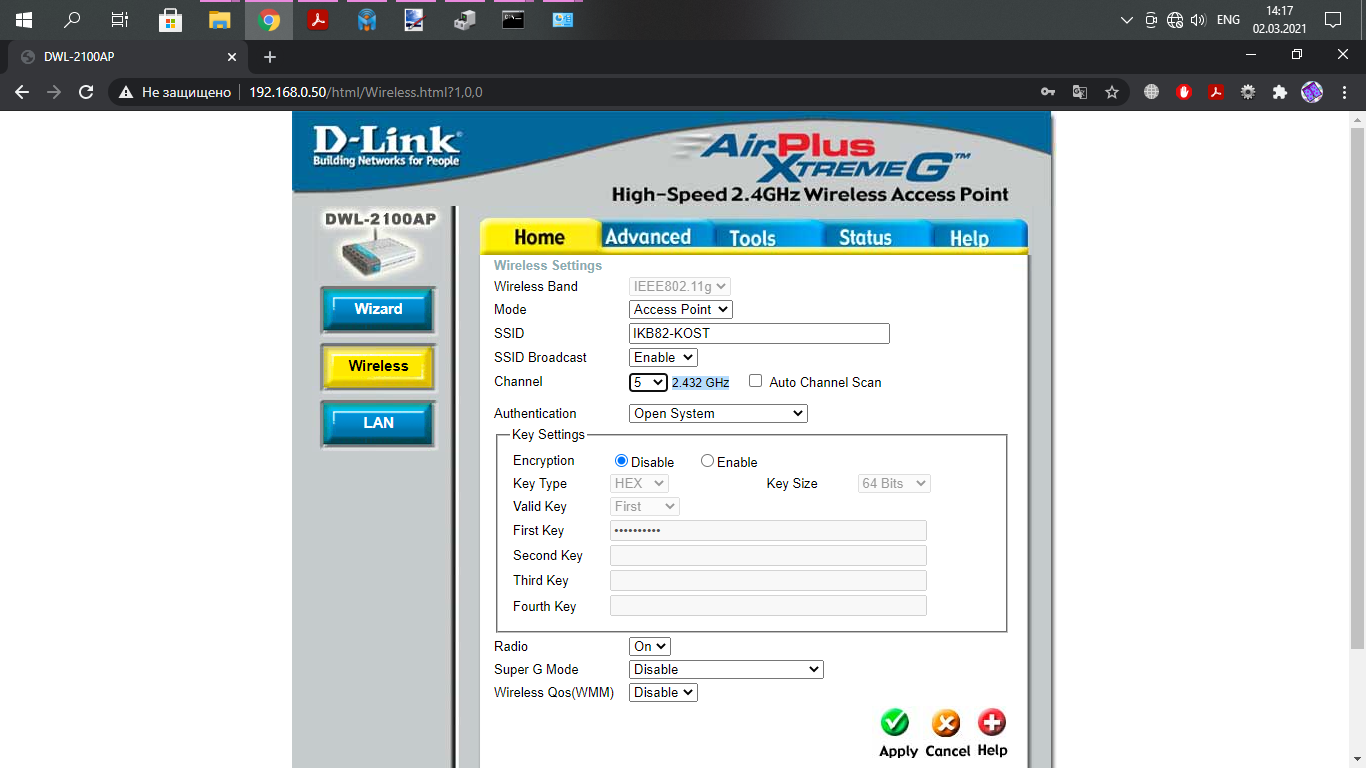

5)Создать SSID с названием ikbG-F, где G-номер группы N – номер бригады F - 4 буквы фамилии (Пример ikb61-ivan)

Установить канал 3+N (частота_____________)

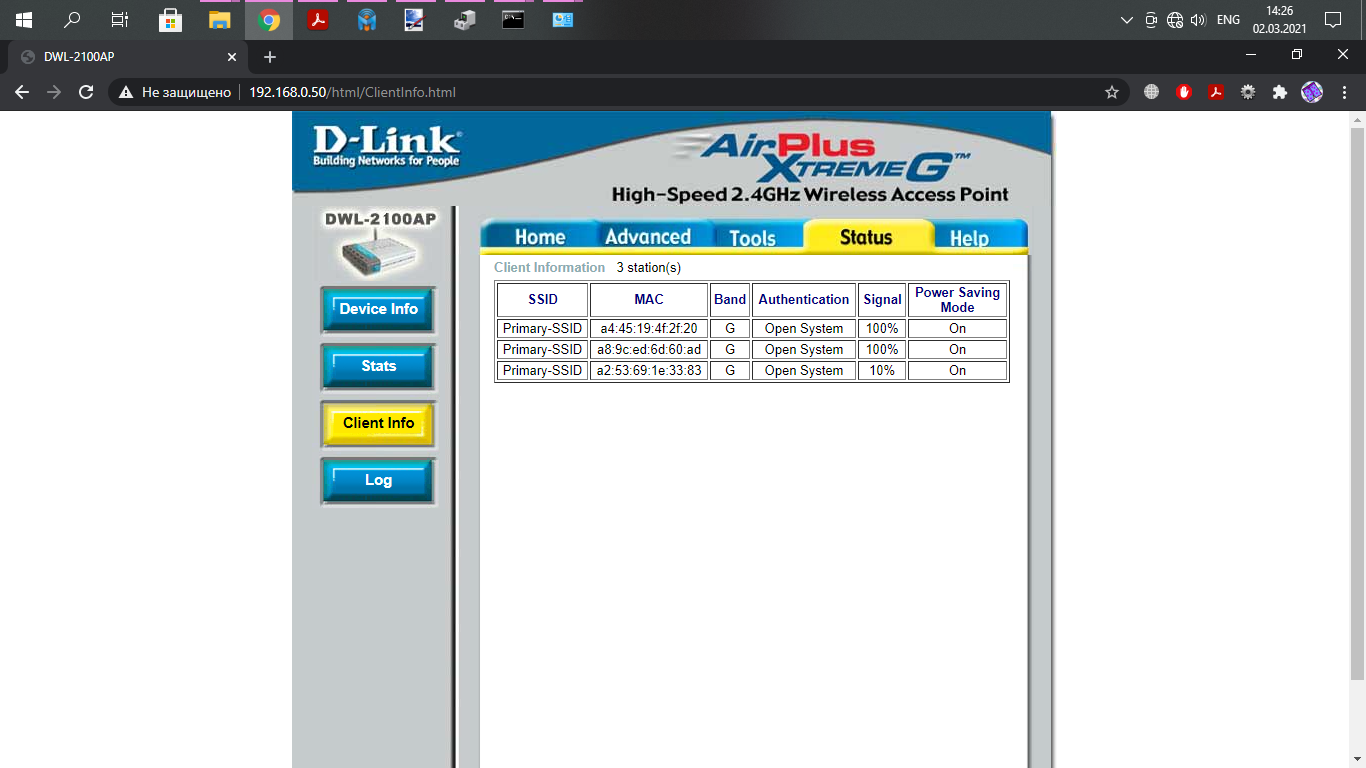

Подключиться беспроводным клиентом (БК). Открыть журнал подключенных беспроводных клиентов и сделать

скриншот. Проверить доступность Web-интерфейса ТД с WiFi клиента.

6) Сделать скриншот со сканера сети, на котором видна созданная сеть и на котором она выбрана в качестве активной

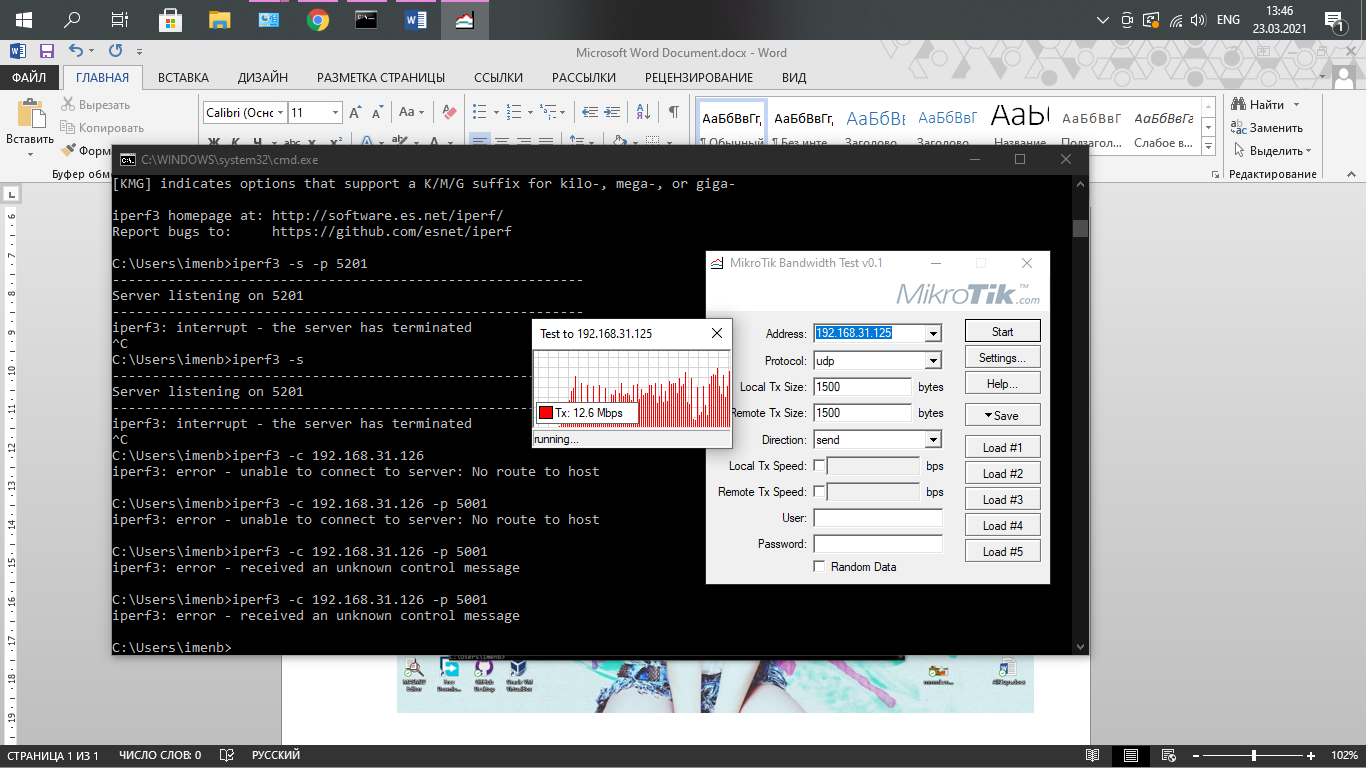

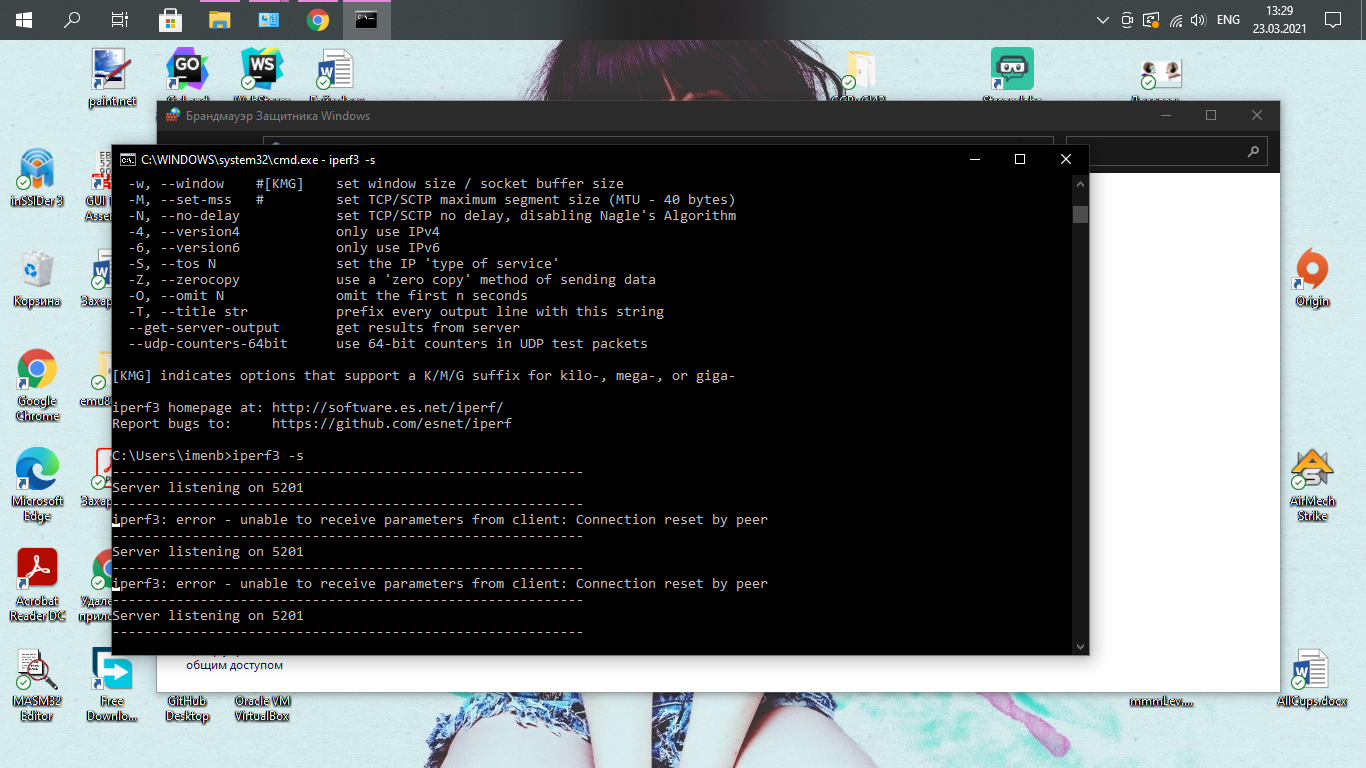

Провести тестирование пропускной способности (ПС) для протоколов UDP, TCP, в режимах bidirectional,

unidirectional с помощью iperf или btest от Microtik (далее - тестирование ПС).

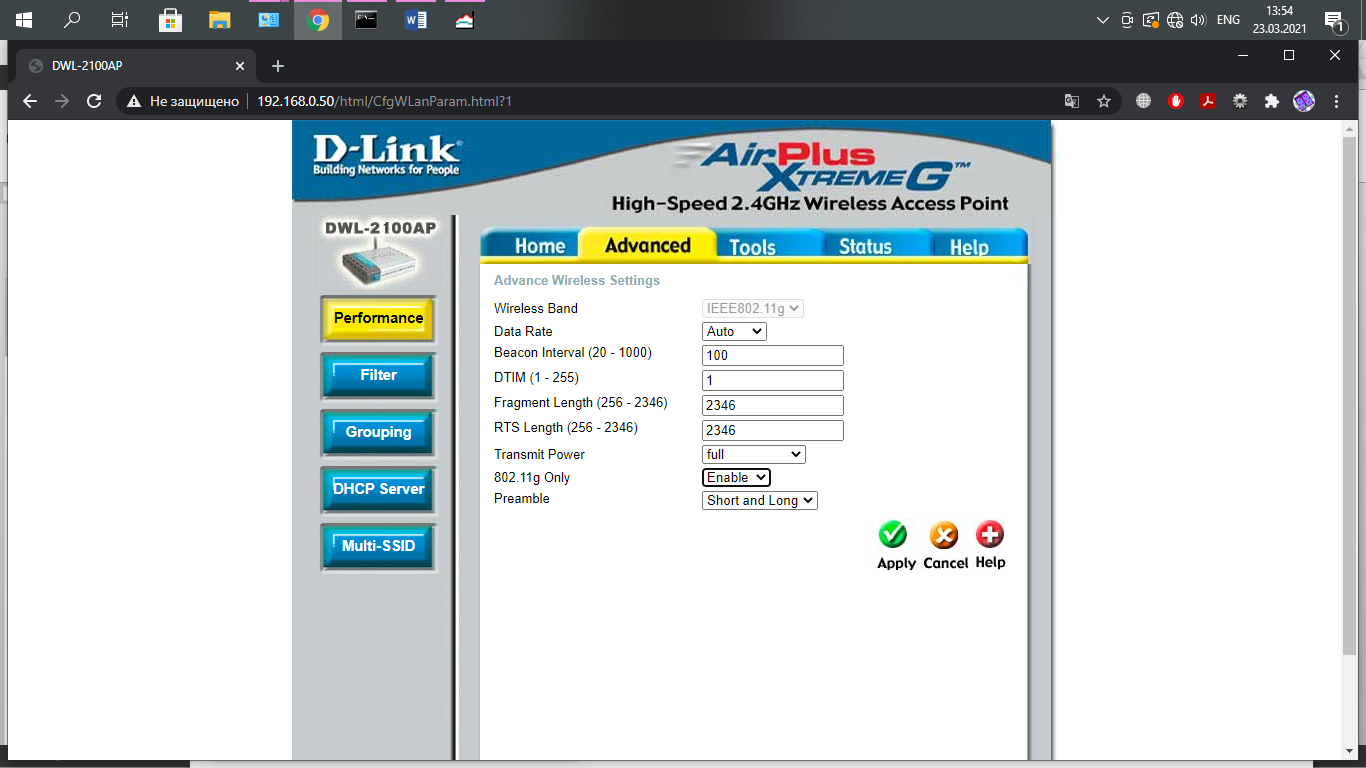

7)Установить стандарт b (если это поддерживаетя оборудованием), Сделать скриншот со сканера сети, на котором видна созданная сеть и на котором она выбрана в качестве активной.

Переподключиться клиентом. Проверить доступность Web-интерфейса с WiFi клиента.

Провести тестирование ПС.

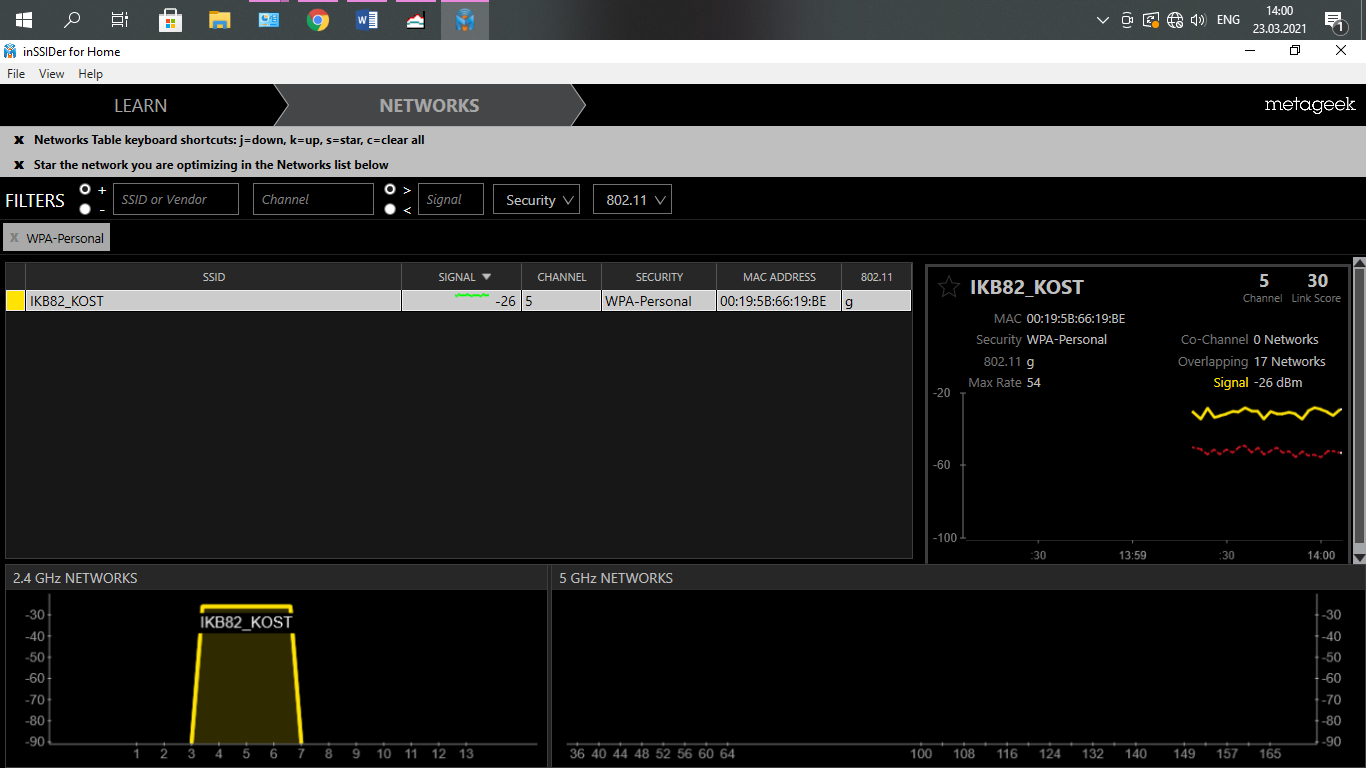

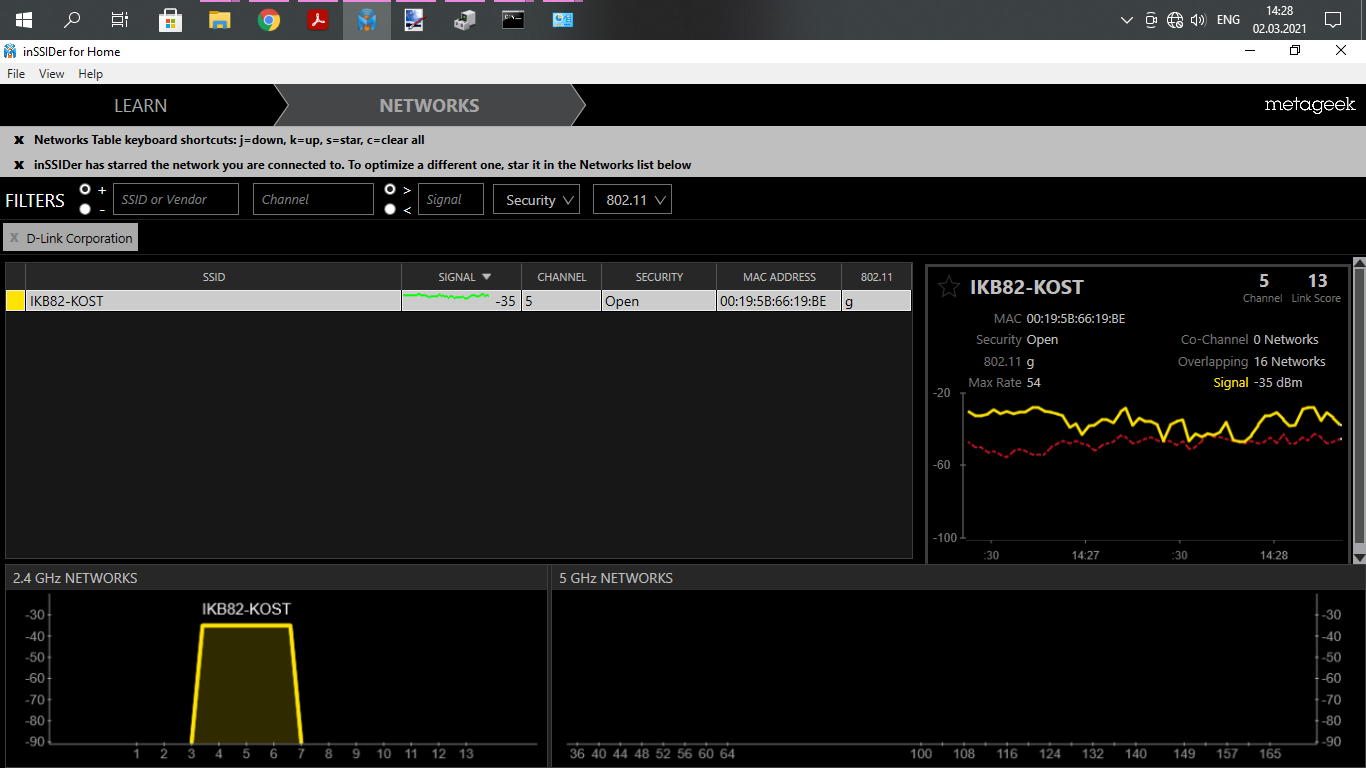

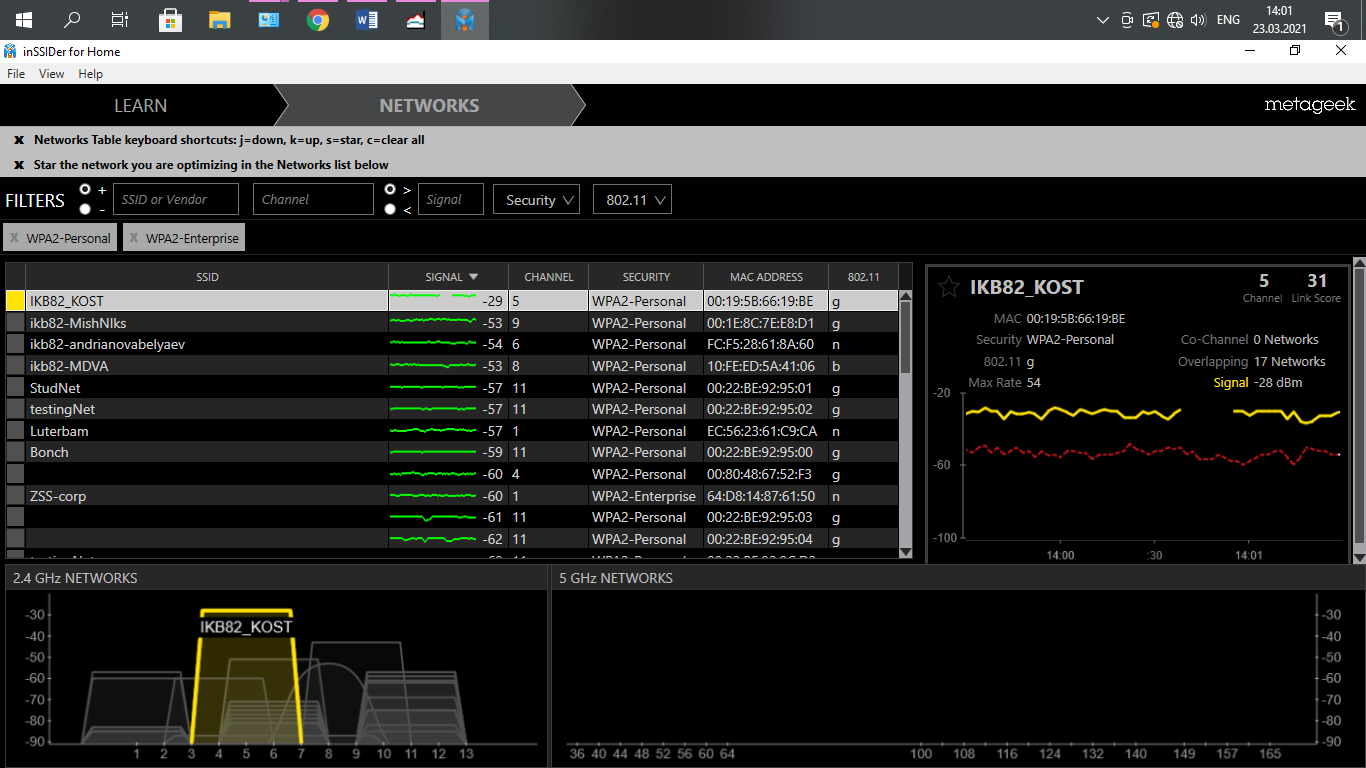

8)Установить поочередно режимы безопасности OPEN / WPA / WPA2 и для каждого режима сделать скриншот из сканера WiFi, где отображается настройки по безопасности сети.

9)Проверить поддержку оборудования каналов 20Mhz / 40Mhz. Привести скриншот и настроить режим 40Mhz при наличии.

10)Измерить уровень беспроводного сигнала рядом с беспроводной точкой доступа и на расстоянии ~5м от устройства. Записать в отчет уровни сигналов и расстояние, а также стандарт, на котором работает оборудование.

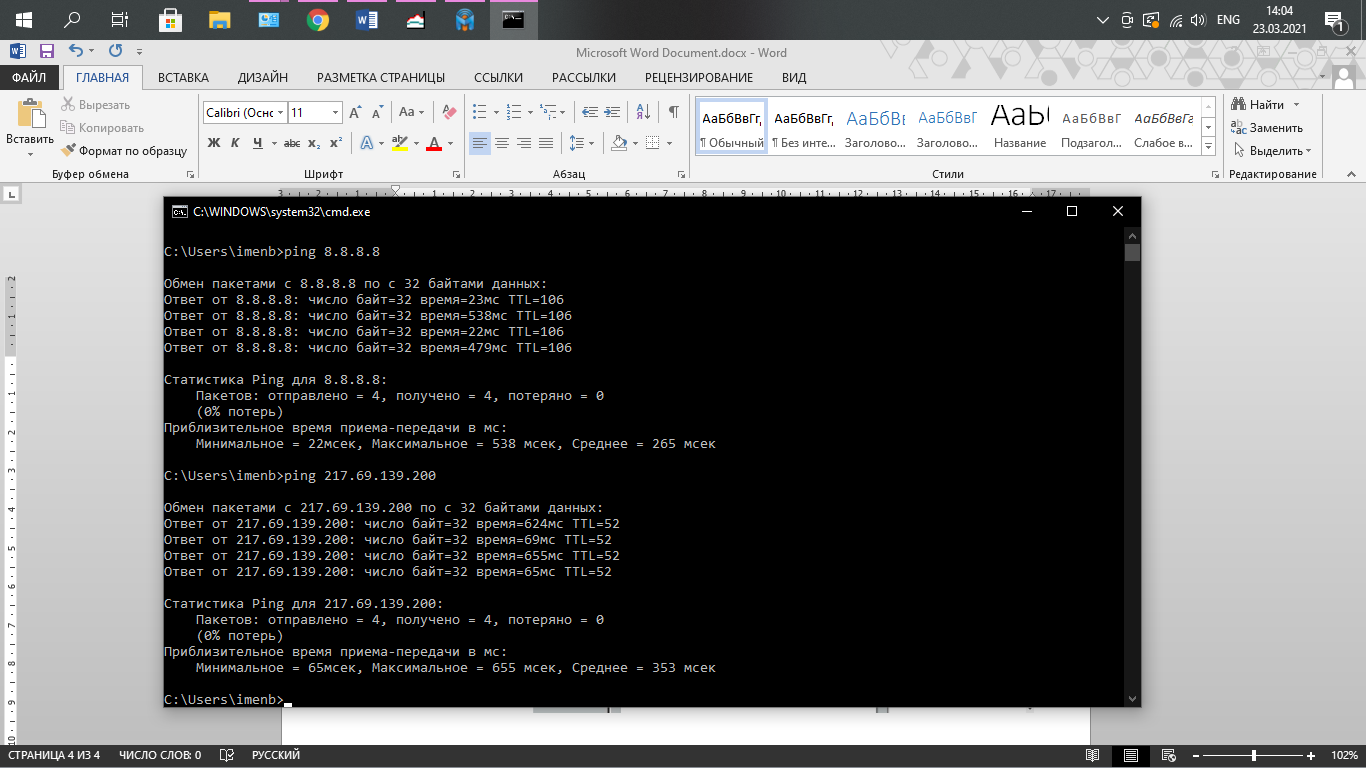

11)Реализовать схему доступа в Интернет (в зависимости от используемого оборудования):

12)Настроить WiFi CPE на1 канал связи и одновременно провести тест ПС в течении 30 сек на двух точках доступа.
