Введение:

Компания «SUT Systems» решила открыть офис в РФ в Москве

Филиал в Москве занимает 2 этажа в бизнес-центре (параметры здания представлены в

приложении 1). Площадь типовой комнаты составляет 250м2, если на схеме не указан масштаб или указанный масштаб не читается. Одно из помещений выделено для приемной и еще одно – кабинет директора филиала.

Для филиала необходимо предоставить расчет для трех вариантов трафика, дополнительный расчет с учетом Location Based сервисов. Провести экономическую оценку всех предложенных вариантов, учетом стоимости СКС и контроллера. Расчет выполнить на точках 3600 и на любых выбранных вами точках Cisco.

Устройств на человека 2,4

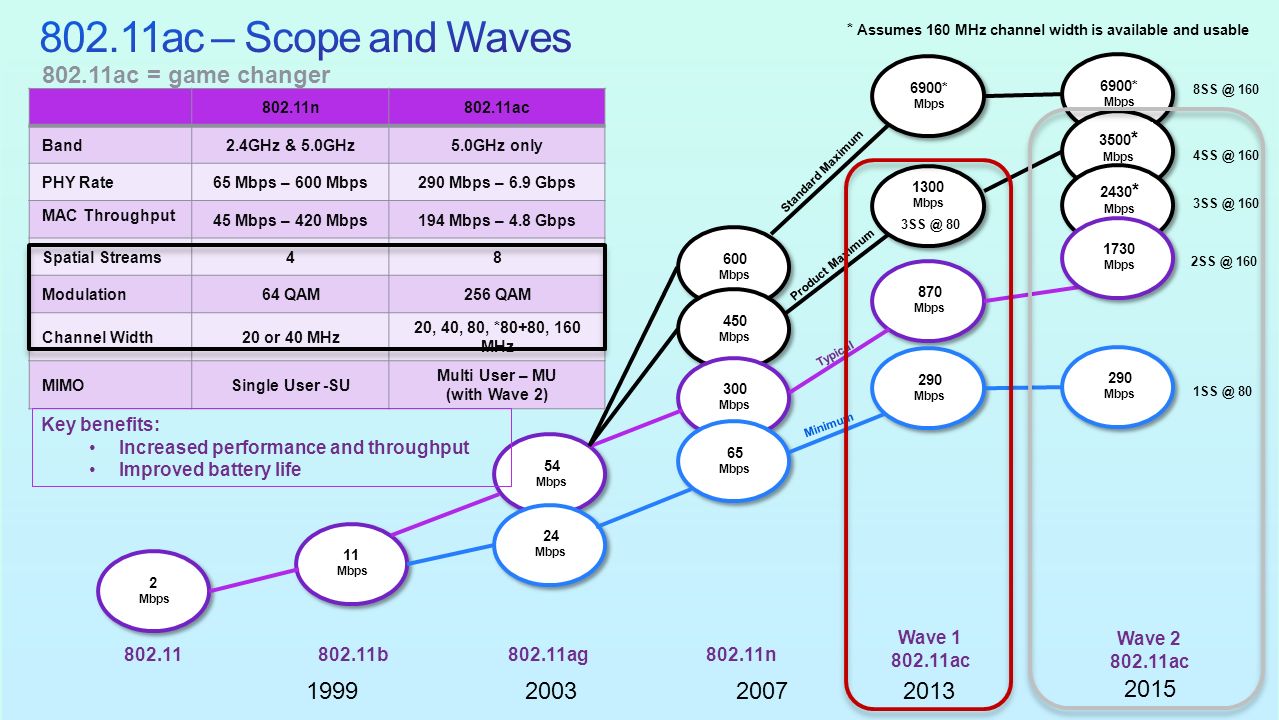

Рисунок 1 Стандарт 802.11ac

Ход работы

Рассчитаем 4 варианта проекта:

1. Только данные

2. Данные + телефония

3. Данные + телефония + мультикаст

4. Данные + телефония + мультикаст+Location Based

Рисунок 2 Планировка здания

Подготовим данные для работы. Площадь проекта составляет .Выбрав комнату площадью в качестве стандарта, на её примере будем рассчитывать дальнейшие радиусы “покрытия” для устанавливаемых ТД.

Для расчёта передачи данных (DataOnly) будем руководствоваться следующими общими принципами:

• 465 м2 на ТД (1 ТД каждые 25 м);

• На 7200 м2 области может потребовать 16 точек доступа;

• 10% перекрытия ячеек покрытия для поддержки роуминга;

• ТД при 60% мощности для резервирования покрытия в случае отказа

• одного из ТД;

• Средняя мощность -75 dBm на краю каждой ячейки.

• Максимальное рекомендуемое количество устройств на 1 ТД – 50.

Таким образом выделим области ТД для DataOnly

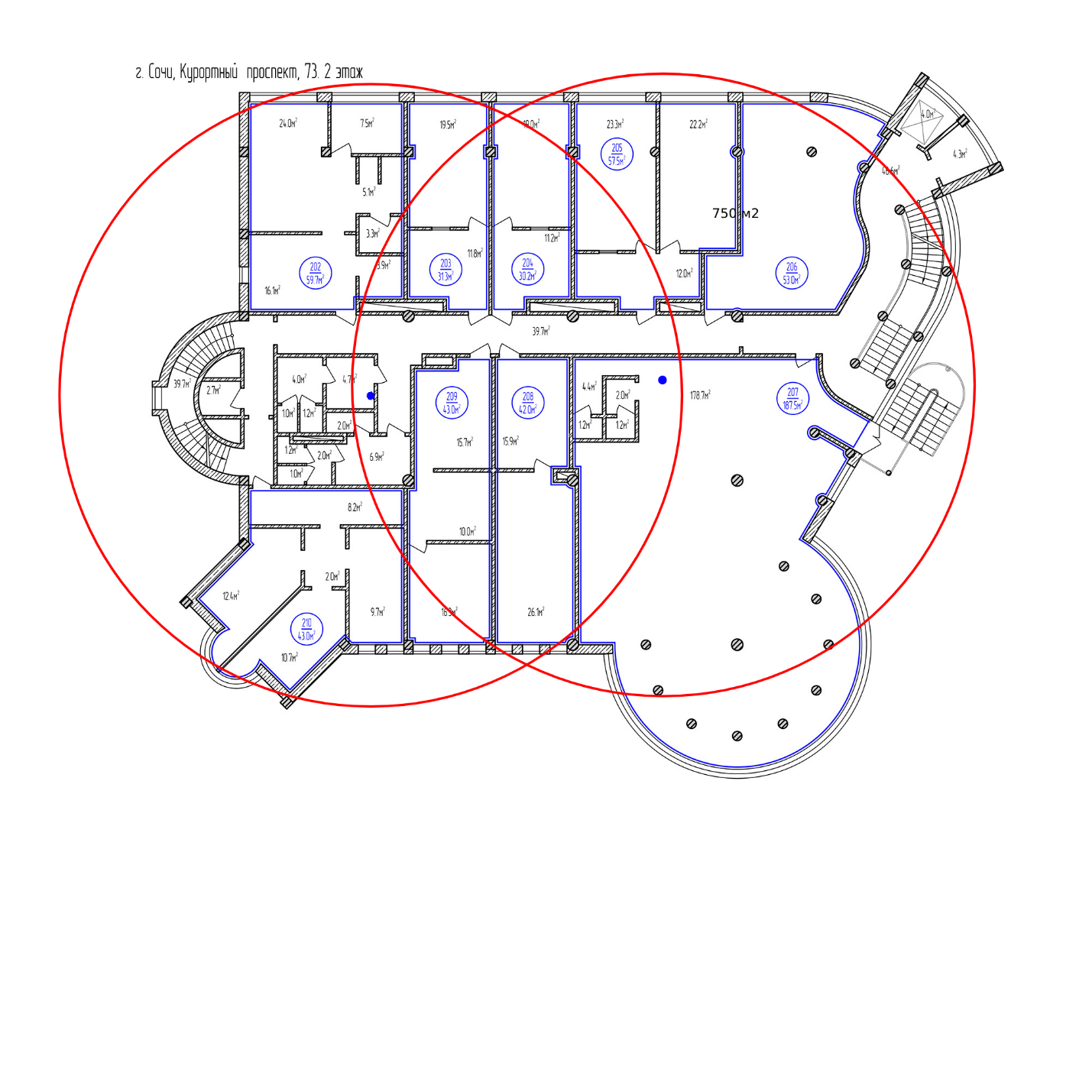

Рисунок 3 Расстановка ТД для DataOnly

Для расчёта передачи данных (Data + Voice) будем руководствоваться следующими общими принципами:

• 270 м2 на ТД (1 ТД каждые 18 м);

• На 7200 м2 области может потребовать 26 точек доступа;

• 15% перекрытия ячеек покрытия для поддержки роуминга;

• ТД при 60% мощности для резервирования покрытия в случае отказа

• одного из ТД;

• Средняя мощность -67dBm на краю каждой ячейки.

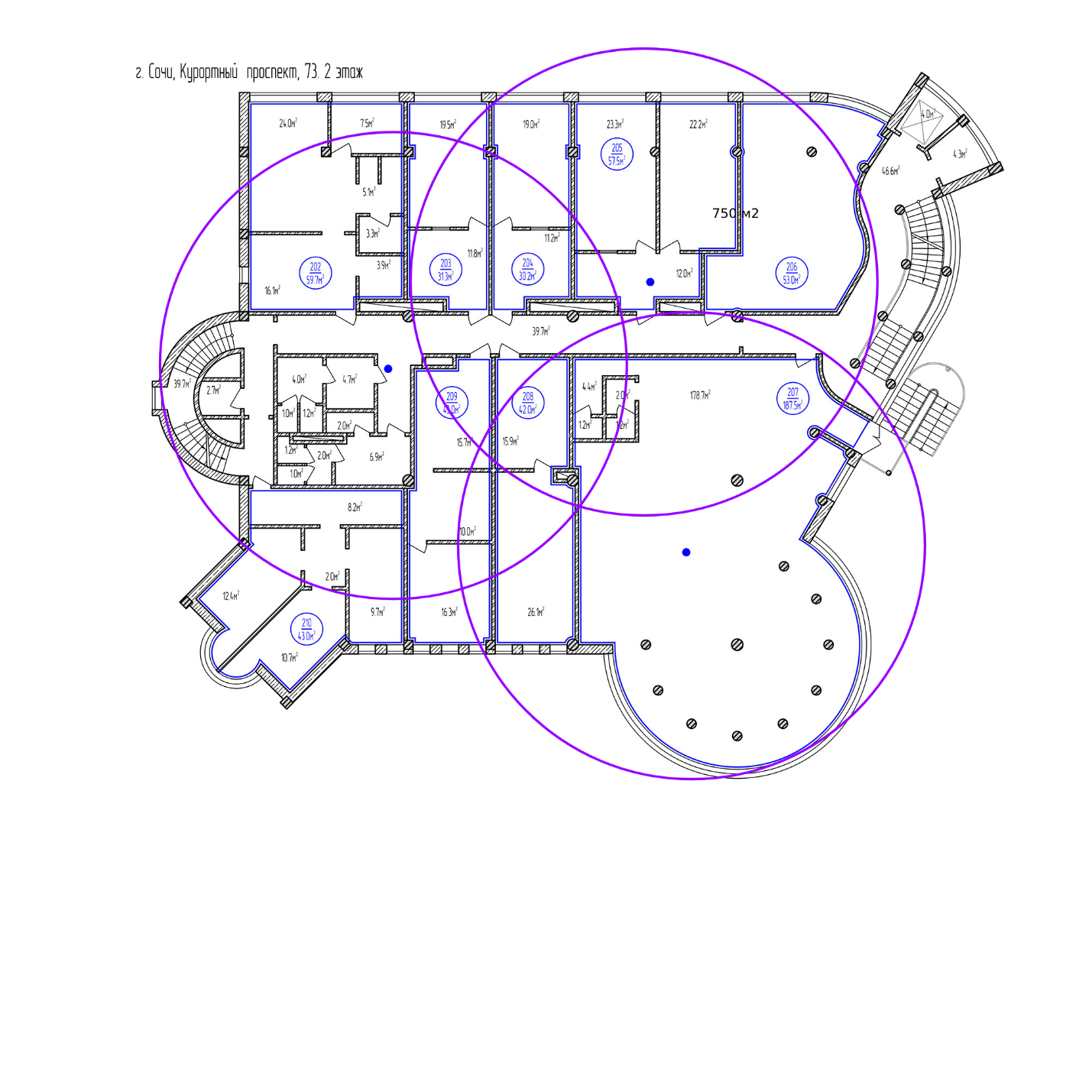

Рисунок 4 Расстановка ТД для Data + Voice

С целью добиться лучшего результата покрытия помещения, нам нужно добавить еще одну ТД:

Рисунок 5 Расстановка ТД+1 для Data + Voice

Для расчёта передачи данных (Data + Voice + Мультикаст) будем руководствоваться следующими общими принципами:

• Общие рекомендации те же, что и для Data + Voice;

• Максимум 44 клиентов на 1 ТД (зависит от тактико-технических характеристик конкретной точки)

• Поддержка мультикаст трафика.

Т.о. Картинка получится аналогично предыдущим двум:

Рисунок 6 Расстановка ТД (Data + Voice + Мультикаст)

И заполним для устранения нехватки покрытия добавим ещё одну ТД:

Рисунок 7 Расстановка ТД+1 (Data + Voice + Мультикаст)

Для расчёта передачи данных Data + Voice + Мультикаст + Location будем руководствоваться:

• Самое важное – расположение ТД:

  • Эффективно располагать по три ТД для обнаружения сигнала;

  • ТД должны располагаться в шахматном порядке;

  • Должно быть не меньше трех ТД.

• Для повышения точности необходима калибровка радиосигнала;

• Антены должны быть не меньше 6 метров в высоту.

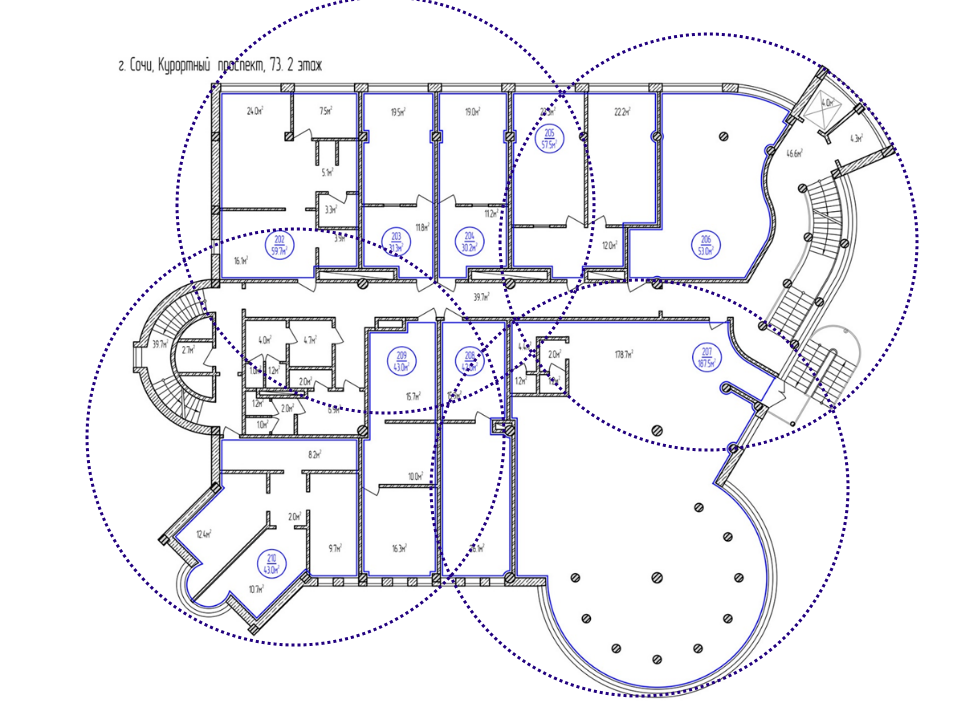

Рисунок 8 Расстановка ТД Data + Voice + Мультикаст + Location

Вывод:

Расчет по площади покрытия точки доступа показал, что нам

потребуется 2-4 ТД на 750 м2, в зависимости от концепции сети, что являестя достаточным на количество 120 человек. Учитывая, что в соответствии с рекомендациями ILO штат сотрудников может быть расширен, и максимальное число устройств может составить 336, для

обеспечения работоспособности сети потребуется больше точек доступа.
