Protokol-VL-O05
.docxЛабораторная работа В-О05
ОПРЕДЕЛЕНИЕ ПОКАЗАТЕЛЯ ПРЕЛОМЛЕНИЯ ЖИДКОСТЕЙ С ПОМОЩЬЮ РЕФРАКТОМЕТРА
ПРОТОКОЛ ИЗМЕРЕНИЙ
Порядок выполнения работы
Стартовое положение

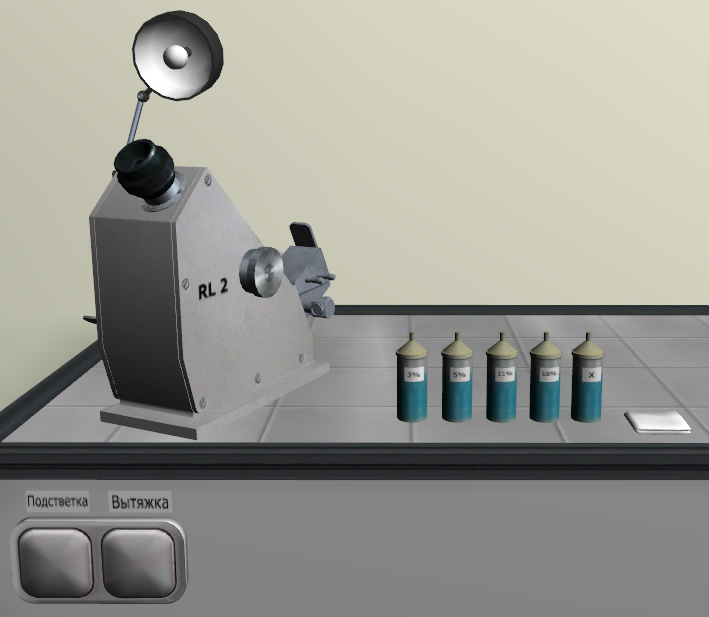

Рис. 10. Рефрактометр, лампа настольная, ампулы с раствором CuSO4
Порядок действий (рекомендованный)
1. Откиньте
верхнюю часть измерительной головки.
На грань нижней призмы нанесите 2-3 капли
исследуемого водного раствора CuSO4
самой малой концентрации
(это снизит неточность последующих
измерений при случайных остатках
жидкости от предыдущих измерений).
Опустите верхнюю часть измерительной
головки.
2. Включите настольную лампу и направьте свет от лампы в окошко под нижней призмой.
3. Перейдите в режим курсора и кликните правой клавишей на окуляр прибора. Пользователю становится видна картинка в окуляре, но двигаться по комнате нельзя. Повторный клик правой кнопкой возвращает пользователю способность передвижения.
4. Поворачивая измерительную головку с помощью маховичка (рис.7, 11), находящегося слева, найдите границу светотени. Совместите перекрестие с границей светотени (рис. 4).
Р
ис.

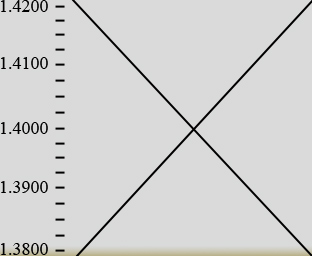

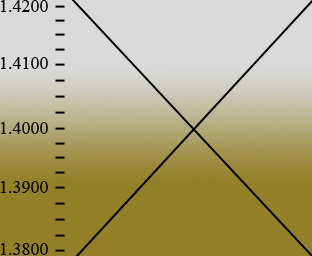

11. Шкала с разделом внизу Рис. 12. Шкала
с размытым разделом
посередине

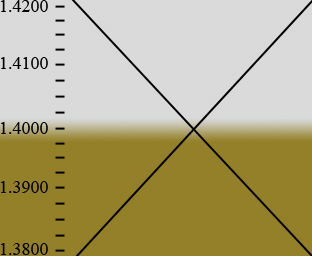

Рис. 13. Шкала с разделом посередине (показания 1.4000)
5. С помощью маховичка 10 (рис. 7) устраните окрашенность границы раздела.
6.
Точно совместите границу раздела с

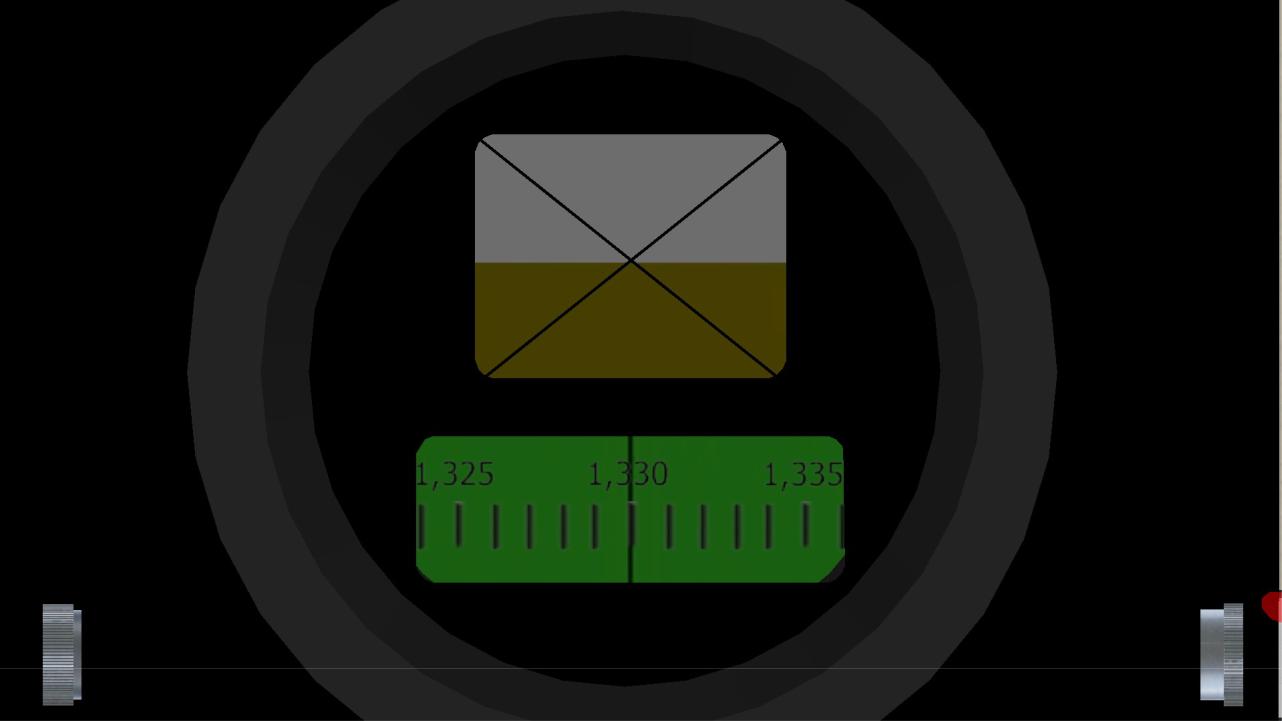

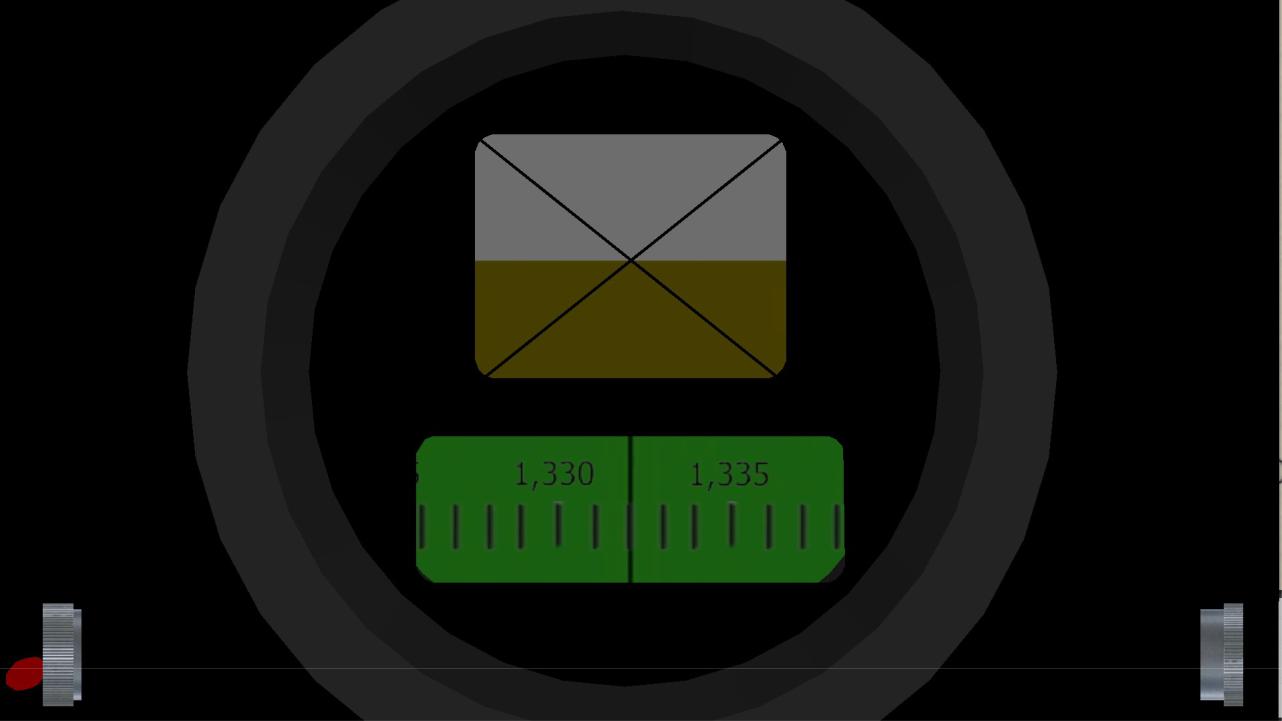

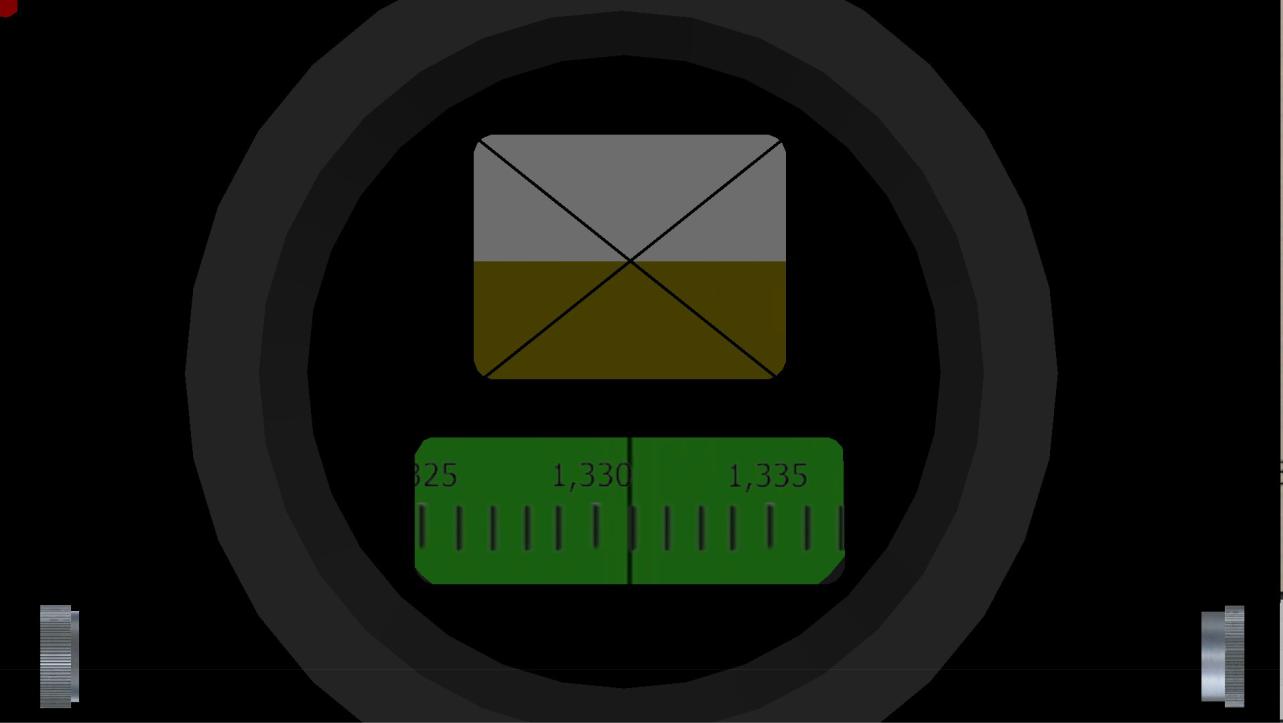

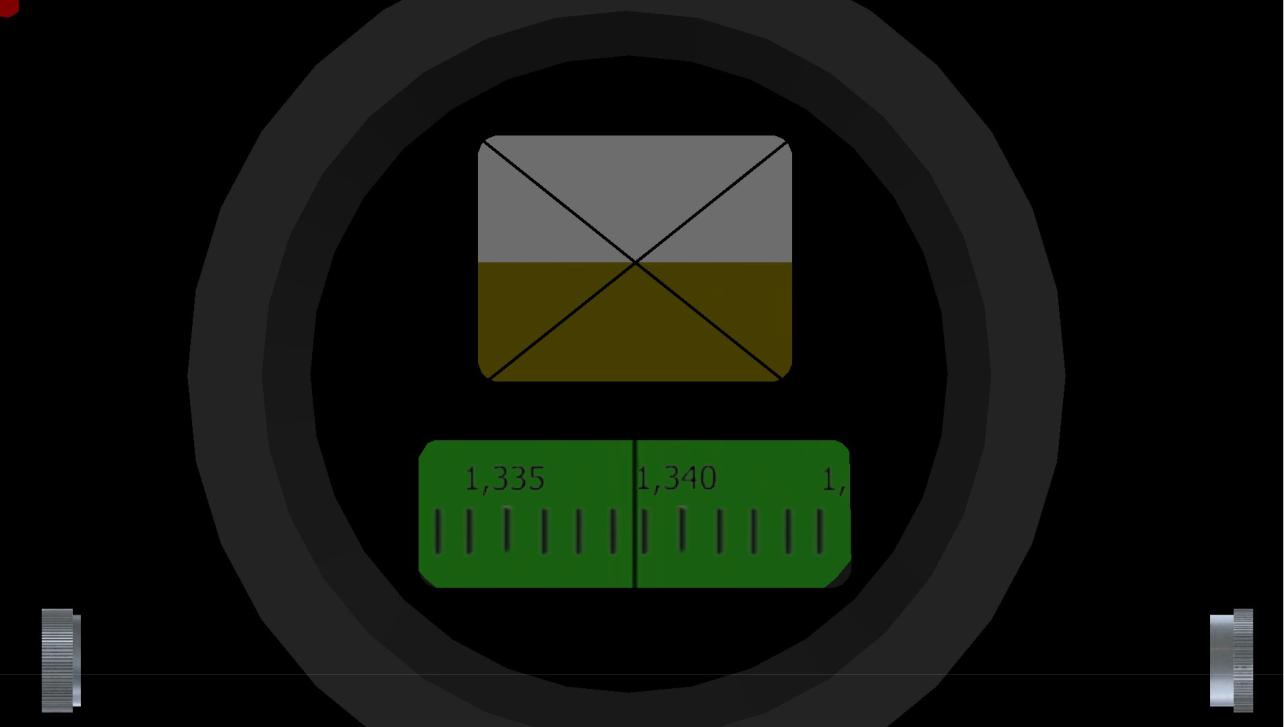

перекрестием и произведите отсчёт
показателя преломления
для
.
Измерения повторите 5 раз.
7. Поменяйте раствор, предварительно удалив предыдущий раствор с поверхности обеих призм фильтровальной бумагой, откинув верхнюю часть измерительной головки. Поместите 2-3 капли раствора другой концентрации.
8. Проведите аналогичные измерения для растворов других концентраций. Результаты сведите в таблицу 1.
Таблица 1
Показатель преломления |
Концентрация водного раствора CuSO4 (%) |
||||
|
|
|
|
|
|
|
1,3300 |
1,3320 |
1,3388 |
1,3462 |
1,3311 |
|
1,3229 |
1,3320 |
1,3389 |
1,3463 |
1,3310 |
|
1,3300 |
1,3310 |
1,3387 |
1,3461 |
1,3312 |
|
1,3301 |
1,3330 |
1,3387 |
1,3462 |
1,3311 |
|
1,3300 |
1,3320 |
1,3389 |
1,3462 |
1,3311 |
|
1,3300 |
1,3320 |
1,3388 |
1,3462 |
1,3311 |
Измерения провел студент (ка) группы__5А81____
_________Овчинникова Дарья Андреевна_____
(Фамилия И.О.)
Дата____02.05.2020______
3%
5%
11%
18%
X
