ВАРИАНТ № 19
Задача № 1

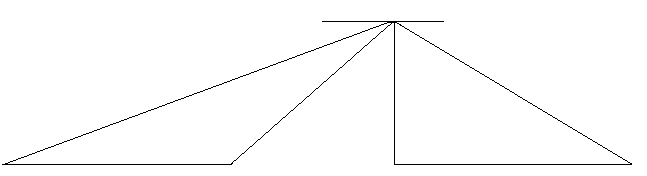

На рисунке изображены в масштабе 1мм – 2, 6 м/с треугольники скоростей одновенечной турбинной ступени при χвс = 0,5. Коэффициенты скорости равны φ = 0 ,95 и ψ = 0,92 соответственно. Определить относительный лопаточный КПД ηол ступени, если известен расход G = 20 кг/с.
Задача № 2
Одновенечная турбинная ступень с полным подводом (е = 1) работает без протечек. Для ступени известны: коэффициенты скорости φ = ψ = 0,97; степень реактивности ρ = 0,5 ; отношение u/cф= 0,6; угол выхода из сопловой решетки α1 = 20о; отношение высот рабочей и сопловой лопатки l2/l1 = 1,05; отношение теоретических удельных объемов v2t/v1t = 1,4; отношение коэффициентов расхода μ1/μ2 = 1; скорость вращения n = 50 1/с ; средний диаметр ступени dср = 1м. Найти угол выхода из рабочей решетки β2.
