ВАРИАНТ № 8
Задача № 1
Определить КПД ол чисто активной одновенечной турбинной ступени с полным подводом (е = 1), в которой срабатывается располагаемый теплоперепад Н0 = 60 кдж/кг. Для ступени известны: коэффициенты скорости φ = 0,98 и ψ = 0,96; угол выхода из сопловой решетки α1 = 12о; скорость вращения n = 50 1/с ; средний диаметр ступени dср = 1м; угол выхода из рабочей решетки β2 = 1 – 5о.
Задача № 2

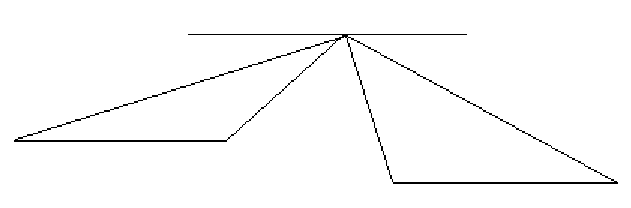

Треугольники скоростей построены в масштабе. Известны φ = 0,96 и
ψ = 0,91. Определить степень реактивности ступени ρ.
