5 Анализ полученных результатов и разработка конструкторских решений по модернизации оборудования
В целом проведенные исследования помогли определить целесообразность работы и сократить расходы на реализацию разработки участка ТО и ТР станции технического обслуживания автомобилей, с модернизацией ножничного подъемника, что, в свою очередь, приведёт к увеличению производительности и рентабельности работы предприятия. И самое главное, предложенные нами мероприятия по модернизации ножничного подъемника Redats 3t выгоднее для предприятия, так как они дешевле оборудования с такими же техническими возможностями.
5.1 Варианты проработанных конструкторских решений по модернизации оборудования
На основании расчетов, произведенных в пункте 4, предлагаются следующие варианты проработанных конструкторских решений по модернизации оборудования:
1.Установка лазерных датчиков движения;
2.Установка тензометрических датчиков;
3.Звуковое оповещение при опускании и подъёме.
Установка инфокрасных датчиков температуры.
Установка лазерных датчиков движения позволяет сделать работу на данном подъёмники более безопасннее. Даже в ситуациях, когда инженер механик забудет убрать оборудование для ремонта из под подъёмника и начнёт опускание на нём. Данный датчик не даст возможности совержить данную операцию, пока под подъёмником будет какое либо припятствие.
Представляют собой конструкцию состоящую из крепления которое закрепляется на платформе и датчики которые устанавливают в специальные отверстия в креплении. Всего их устанавливается 3 на каждую сторону для обеспечения полного покрытия площади дейтсвия
На рисунке 5.1 представлено кронштейн для датчиков.
Рисунок 5.1 − Кронштейн для датчиков

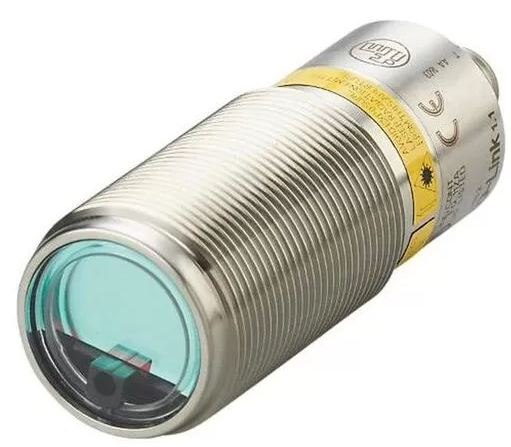

На рисунке 5.2 представлен лазерный датчик движения.
Рисунок 5.2 − Лазерный датчик движения
Преимущества: повышается безопасность при работе на данном обородывании.
Недостатки: дополнительные затраты , добавляет сложность конструкции.
Звуковое оповещение при опускании и подъёме.
При выполнении опускания или подъёма платформ, будет издаваться специальный сигнал для каждого вида операции. Повышает безопасность при работе
на данном типе оборудования
Преимущества: дополнительная система безопасности.
Недостатки: добавляет сложность конструкции.
На рисунке 5.3 представлена схема фукционирования звукового оповещения.
Рисунок 5.3 − Схема фукционирования звукового оповещения
Установка тензометрических датчиков.
Установка тензометрических датчиков позволяет сделать работу на данном подъёмники более безопасннее. В ситуациях, когда масса автомобиля будет привышать допустимую грузоподъёмность подъёмника, будет срабатывать датчик. Данный датчик служит для информирования рабочего, что масса автомобиля является не допустимой для работы на данном подъёмнике.
Представляют собой конструкцию состоящую из дополнительного отсека и плиты, в котром будут распологаться датчики и крпиться к основанию болтами. Всего их устанавливается 4 на каждое основание для обеспечения полного покрытия площади дейтсвия.
Преимущества: увеличение количества обслуживаемых автомобилей.
Недостатки: дополнительные затраты , добавляет сложность конструкции.

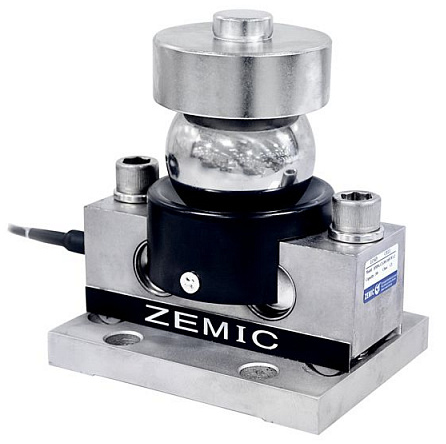

Рисунок 5.4 – Тензометрический датчик
