2 Обзор конструкций технологического оборудования и его классификация

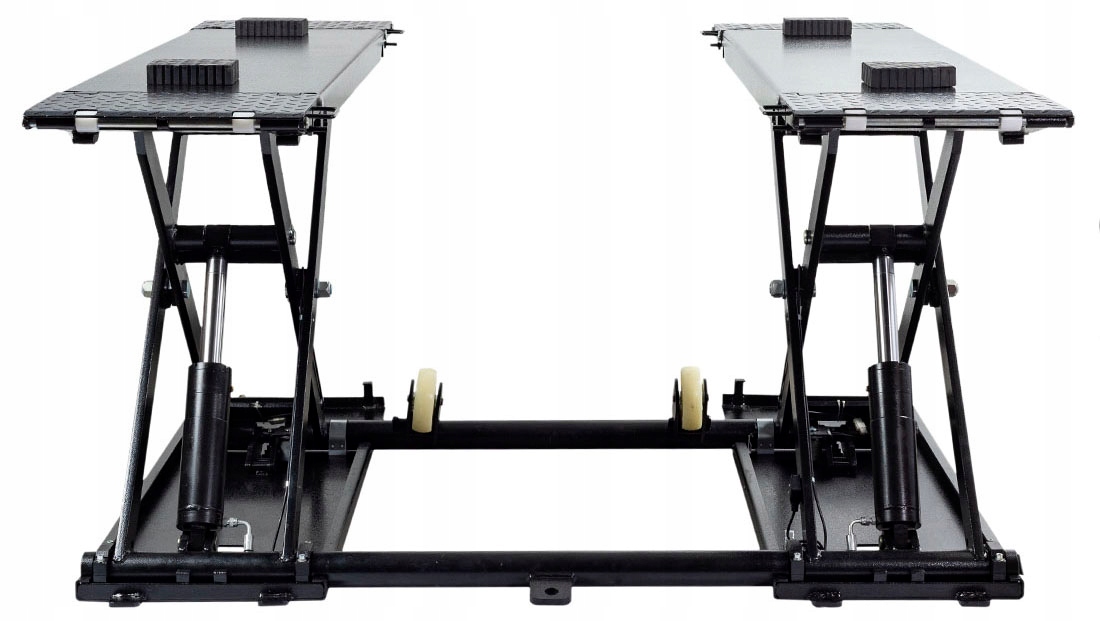

Внешний вид ножничного подъемника Redats 3t представлен на рисунке 2.1.
Рисунок 2.1- Внешний вид ножничного подъемника Redats 3t
Электрогидравлический передвижной автоподъемник Redats 3t ― это профессиональное оборудование, предназначенное для подъема автотранспортного средства на любую высоту в пределах от 120 до 960 мм с целью его обслуживания или ремонта. Все механические рамы, такие как платформы, удлинители, основные рамы и подъемные рукава сконструированы из листовой стали, что позволяет сделать раму прочной и жесткой при удерживании небольшого веса. Данное приспособление интенсивно используется в авторемонтных, шиномонтажных мастерских, а также в центрах сервисного обслуживания автомобилей.
Подъемник состоит из платформы, которая оснащена четырьмя резиновыми блоками, позволяющими поддерживать автомобили. Подъемник устанавливается на поверхности на двух опорах: c роликами и без. Платформа соединена с основаниями посредством подъемной системы типа «ножницы». Подъемная система состоит из 2-х опорных рычагов, а также двух цилиндров. Момент передается через систему рычагов, от цилиндров к плечу рычага. Опускание и подъем осуществляются посредством блока управления установленного рядом с подъемником, который может быть расположен в любом месте возле подъёмника.
Классификация ножничных подъемников представлена на рисунке 2.2.
Рисунок 2.2 – Классификация ножничных подъемников
Технические характеристики ножничных подъемников представлены в таблице 2.1.
Таблица 2.1 – Технические характеристики ножничных подъемников
Наименование показателя |
Значение параметра |
||||
Redats 3t |
WiederKraft Wdk503
|
ТЕХНОСОЮЗ TS-1108 |
Sivik ПГН-3000/H-02 |
Sivik STD-8240 TX-W |
|
Грузоподъемность, кг |
3000 |
3000 |
3500 |
3000 |
4000 |
Максимальная высота подъема, мм |
960 |
1260 |
1800 |
2030 |
2160 |
Минимальная высота подъема, мм |
120 |
118 |
330 |
330 |
290 |
Длина подъемной платформы, мм |
1460 |
1600 |
4000 |
1540/ 1740 |
4420 |
Ширина подъемной платформы, мм |
550 |
210 |
570 |
550 |
680 |
Расстояние между платформами, мм |
710 |
600 |
820 |
800 |
950 |
Общая длина, мм |
2010 |
2230 |
4200 |
1740 |
5282 |
Общая ширина, мм |
1810 |
1080 |
1960 |
1900 |
2166 |
Время подъема, сек |
30 |
35 |
60 |
60 |
60 |
Время спуска, сек |
30 |
25 |
60 |
60 |
60 |
Уровень шума, децибел/1м |
80 |
76 |
80 |
80 |
80 |
Общая масса, кг |
580 |
485 |
2600 |
800 |
2600 |
Температурный режим, °С |
От -10 до + 40 |
От -10 до + 40 |
От -10 до + 40 |
От -10 до + 40 |
От -10 до + 40 |
Питание сети, В/ГЦ |
400/50 |
220/50 |
380/50 |
380/50 |
220/50 |
Мощность электродвигателя, кВТ |
2,2 |
2,2 |
2,2 |
2,6 |
2,2 |
