ОДЕССКИЙ НАЦИОНАЛЬНЫЙ МОРСКОЙ УНИВЕРСИТЕТ

Кафедра «Кафедра теории и проектирования корабля им. проф. Ю.Л. Воробьева»

Расчетно – графическая работа

по дисциплине «Теория и устройство судна»

Выполнила:

студентка 2 курса 1 группы ТТ

Неурова Д. А.

Проверила:

Котовская Н.Н.

Одесса-2021

Исходные данные

Вариант 29

Длина судна, L, м	134
Ширина судна, B, м	16,5
Высота борта судна, D, м	6
Коэффициент общей полноты Cв	0,92
Коэффициент полноты площади ватерлинии Cw	0,9
Удельно-погрузочный объём груза, q, м3/т	2,5
Уровень загрузки трюмов:
Трюм 1, H1, м	6,4
Трюм 2, H2, м	8,4
Трюм 3, H3, м	7,6
Трюм 4, H4, м	8,0
Палубный груз Pпг
Координаты центра тяжести палубного груза
xпг, м
zпг, м
Вес судна порожнем, Δ0, т	2653
Координаты центра тяжести порожнего судна
xп, м	-9,06
zп, м	5,49
Запасы Pз, т	121
Координаты центра тяжести запасов
xз, м	-53,83
zз, м	2,39

1. Определить чистую грузоподъемность судна, дедвейт , водоизмещение и осадку судна .

2. Определить посадку судна и метацентрическую высоту при данной загрузке.

ВВЕДЕНИЕ

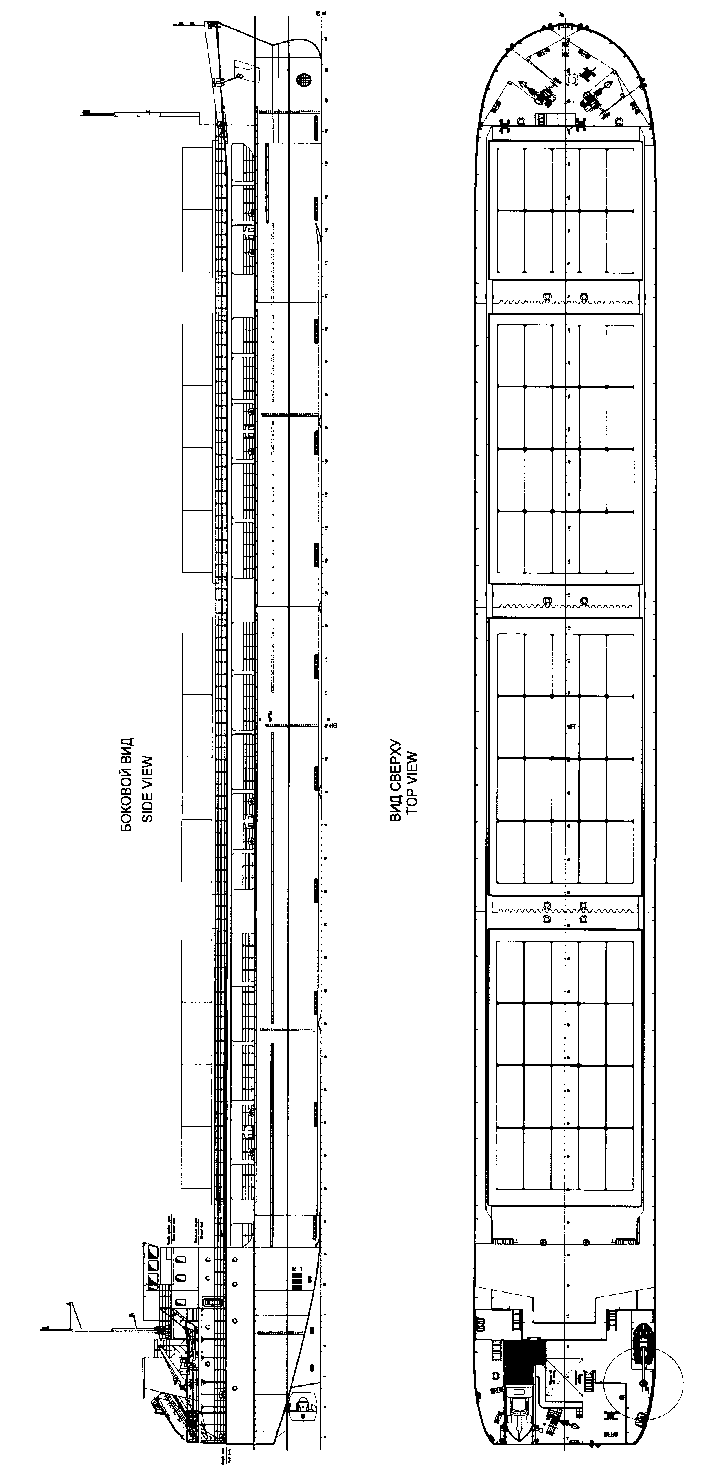

Рассмотрим по чертежу архитектурно - конструктивные особенности судна « Алиев».

Это судно является двухпалубным, машинного отделения расположено в корме. Грузовые трюмы оборудованы металлическими закрытиями с механизированным приводом, также есть жилая рубка.

Есть бак. Количество трюмов – 4.

Форма форштевня – бульбообразная.

Форма ахтерштевня – транцевая.

1. Теоретическая вместимость трюма

Грузовместимость  — общий объём помещений (трюмов) судна, предназначенных для размещения груза. Различают грузовместимость зерновую (общая вместимость трюмов при перевозке любых грузов «навалом», «насыпью») и грузовместимость киповую (общая вместимость трюмов при перевозке генеральных грузов).

Для того, чтобы найти теоретическую вместимость в трюмах, во вспомогательных материалах находим таблицы характеристики трюмов. Смотрим уровень заполнения (Н) в метрах, он нам дан в исходных материалах, в каждом трюме и находим в этой же таблице объём (V) в м³.

На странице 2 исходных данных дан уровень загрузки для четырех трюмов H, м. С помощью приложениями 1-4, в таблицах с характеристиками каждых трюмов, находим уровень их заполнения и, соответственно в правой стороне, их теоретический объем, м³.

Для определения грузовместимости трюма зерновую W_з (м³) и в кипах W_к (м³) заданы формулы:

W_з = W_т × 0,97;

W_к = W_т × 0,9 ,

где: W_т – теоретический объём трюма; 0,97 и 0,9 – процент заполняемости грузовых помещений ( 97% и 90% соответственно ).

Рассчитываем значения для первого трюма, все остальные значения будут занесены в таблицу 1:

W_з = 1271,73 × 0,97 = 1233,578 м³;

W_к = 1271,73 × 0,9 = 1144,557 м³

№	Наименование помещения	Вместимость, м3
		Теоретическая,	Зерновая,	Киповая,
1	Трюм 1	1271,73	1233,578	1144,557
2	Трюм 2	3239,86	3142,664	2915,874
3	Трюм 3	2968,3	2879,251	2671,47
4	Трюм 4	3134,81	3040,766	2821,329
	Сумма	10614,7	10296,26	9553,23

Таблица 1 - Вместимость помещений судна, м³

2. Чистая грузоподъёмность, киповая и зерновая вместимость

Чистая грузоподъёмность включает в себя только массу перевозимого груза и пассажиров с багажом, водой, провизией.

Определяем чистую грузоподъемность судна. По сколько нам задано сухогрузное судно, формула будет выглядить так:

P_гр = W_к /q ,

где: W_к - суммарная киповая вместимость, м³; q - удельно-погрузочный объем груза, м³/т.

УПО по условию равно 2,5 м³/т

Удельный погрузочный объем – пространство, которое занимает 1 тонна перевозимой продукции в отсеке судна, предназначенном для размещения груза.

P_гр = 9553,23/2,5 = 3821,292 т.

3. Водоизмещение порожнем и масса запасов

Водоизмещение порожнём ( )  - водоизмещение порожнего судна, то есть судна без экипажа, топлива, запасов и т. д.

Водоизмещение судна порожнем нам известны из исходных данных:

Водоизмещение судна порожнем = 2653 т

Масса запасов состоит из топлива, масла, воды и снабжения и экипажа.

_{Рассчитывается по следующей формуле:}

_Pз = Р_т,м,в + Р_э (т),

_.

где Р_т,м,в - топливо, масло, вода

Р_э - снабжение и экипаж

P_з = 121 (т)
