Классификация теплообменников
Кожухотрубный теплообменник
1 – распределительная камера;
2 – кожух;
3 – теплообменная трубка;
4 – поперечная перегородка;
5 – трубная решетка;
6 – крышка кожуха;
7 – опора
Достоинства: |
Недостатки: |
-простота конструкции, малая |
-разница температур сред теплообмена |
стоимость |
не больше 50-80 °С |
|
-сравнительно небольшая длина аппарата |
|
-сложность очистки межтрубного |
|
пространства |
Кожухотрубный теплообменник с температурными компенсаторами на кожухе
1 – распределительная камера; 2, 8 – трубные решетки;
3 – компенсатор;
4 – кожух;
5– опора;
6– теплообменная труба;
7– поперечная
«сплошная» перегородка;
9 – крышка;
I – испаряющаяся среда; II – конденсат;
III – парожидкостная
смесь;
IV – водяной пар

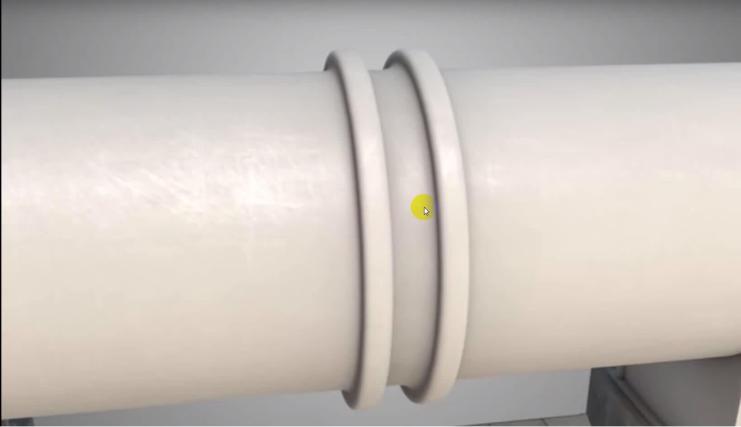

Кожухотрубный теплообменник с
температурными компенсаторами на кожухе
Кожухотрубный теплообменник с
плавающей головкой
Достоинства:
-температурные напряжения почти отсутствуют; -простота обслуживания.
Недостатки:
-сложность конструкции, большой расход металла; -недоступность уплотнения плавающей головки;
1 – крышка распределительной
камеры;
2– распределительная камера;
3– неподвижная трубная решетка;
4– кожух ;
5– теплообменная труба;
6– поперечная перегородка;
7– подвижная трубная решетка;
8– крышка кожуха;
9– крышка плавающей головки;
10– опора;
11– катковая опора трубчатого
пучка
-возможна разгерметизация подвижной трубное решетки
Кожухотрубный теплообменник с плавающей головкой
Кожухотрубный теплообменник с U-
образными трубками
Достоинства: -цельные трубки;
-возможность свободного удлинения труб при изменении их температуры; -отсутствие разъемного соединения внутри кожуха; -простота обслуживания межтрубного пространства.
Недостатки:
-относительная сложность чистки внутренней поверхности трубного пучка; -относительно плохое заполнение кожуха трубами из-за изгиба труб.
Кожухотрубный теплообменник с U-образными трубками
Кожухотрубный теплообменник с витыми
трубками
Достоинства:
-позволяет осуществлять теплообмен между средами, одна из которых находится под высоким давлением;
-существенно увеличенная площадь теплообмена
(15 000 – 20 000 м2);
-допустим высокий перепад давлений (50 атм.) и температур;
-возможен выход в криогенную зону.
