1.2 Средства измерения уровня
Уровнем – называют высоту заполнения технологического аппарата рабочей средой – жидкостью или сыпучим телом. Уровень рабочей среды является технологическим параметром, информация о котором необходима для контроля режима работы технологического аппарата, а в ряде случаев для управления производственным процессом.
Средством измерения уровня называют уровнемерами. Уровень измеряют в единицах длины. Путем измерения уровня получают информацию о массе жидкости в резервуарах.
Различают уровнемеры, предназначенные для измерения уровня рабочей среды; измерений массы жидкости в технологическом аппарате; сигнализации предельных значений уровня рабочей среды – сигнализаторы уровня.
Классификация уровнемеров:
Визуальные средства измерения уровня;
Поплавковые средства измерений уровня;
Байковые средства измерения уровня;
Гидростатические средства измерений уровня;
Электрические средства измерений уровня;
Акустические средства измерений уровня.
По диапазону измерения различают уровнемеры широкого и узкого диапазонов.
Уровнемеры широкого диапазона (с пределами измерений 0,5 – 20 м) предназначены для проведения товароучетных операций, а уровнемеры узкого диапазона (пределы измерений (0 ÷ ± 100) мм или (0 ÷ ± 450) мм) обычно используются в системах автоматического регулирования.
1.2.1 Визуальные средства измерений уровня
К визуальным средствам измерений уровня относятся мерные линейки, рейки, рейки рулетки с лотами (цилиндрическими стержнями) и уровнемерные стекла.
В производственной практике широкое применение получили уровнемерные стекла. Измерение уровня с помощью уровнемерных установки указательных стекол на стекол рисунок 1.17(а) основано на законе сообщающихся сосудов законе сообщающихся сосудов.
Рисунок 1.17 - Схема установки указательных стекол на технологических аппаратах
Указательное стекло 1 с помощью арматуры соединяют с нижней и верхней частями емкости. Наблюдая за положением мениска жидкости в трубке 1, судят о положении уровня жидкости в емкости.
Для исключения дополнительной погрешности, обусловленной различием температуры жидкости в резервуаре и в стеклянной трубке, перед измерением осуществляют промывку уровнемерных стекол. Для этого предусмотрен вентиль 2. Арматура уровнемерных стекол оснащается предохранительными клапанами, обеспечивающими автоматическое перекрывание каналов, связывающих указательное стекло с технологическим аппаратом при случайной поломке стекла. Из-за низкой механической прочности уровнемерные стекла обычно выполняют длиной не более 0,5 м. Поэтому для измерения уровня в резервуарах рисунок 1.17(б) устанавливается несколько уровнемерных стекол с тем расчетом, чтобы они перекрывали друг друга. Абсолютная погрешность измерения уровня уровнемерными стеклами плюс минус (1—2) мм. При измерении возможны дополнительные погрешности, связанные с влиянием температуры окружающей среды. Уровнемерные стекла применяются до давлений 2,94 МПа и до температуры 300°С.
1.2.2 Поплавковые средства измерений уровня
Среди существующих разновидностей уровнемеров поплавковые являются наиболее простыми. Получили распространение поплавковые уровнемеры узкого и широкого диапазонов. Поплавковые уровнемеры узкого диапазона рисунок 1.18 обычно представляют собой устройства, содержащие шарообразный поплавок диаметром 80 - 100 мм, выполненный из нержавеющей стали.

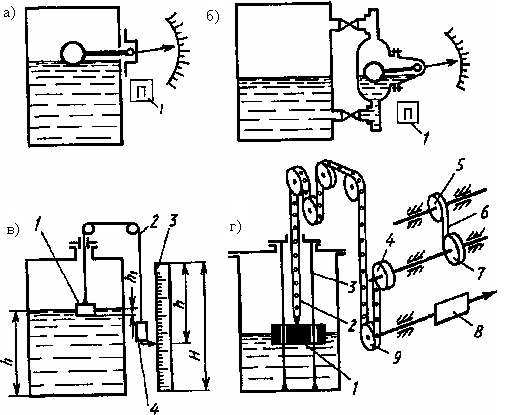

Рисунок 1.18 - Схемы поплавковых уровнемеров
Поплавок плавает на поверхности жидкости и через штангу и специальное сальниковое уплотнение соединяется либо со стрелкой измерительного прибора, либо с преобразователем 1 угловых перемещений в унифицированный электрический или пневматический сигналы
Уровнемеры узкого диапазона выпускаются двух типов: фланцевые рисунок 1.18(а) и камерные рисунок 1.18(б), отличающиеся способом их установки на технологических аппаратах. Минимальный диапазон измерений этих уровнемеров 10 ÷ 0 ÷ 10 мм, максимальный 200 ÷ 0 ÷ 200 мм. Класс точности 1,5.
Поплавковые уровнемеры широкого диапазона рисунок 1.18(в) представляют собой поплавок 1, связанный с противовесом 4 гибким тросом 2. В нижней части противовеса укреплена стрелка, указывающая по шкале 3 значения уровня жидкости в резервуаре. При расчетах поплавковых уровнемеров подбирают такие конструктивные параметры поплавка, которые обеспечивают состояние равновесия системы «поплавок—противовес» описывается уравнением
,
где Gr , Gп – силы тяжести противовеса и поплавка;
S – площадь поплавка;
h1 – глубина погружения поплавка;
ρж – плотность жидкости.
Повышение уровня жидкости изменяет глубину погружения поплавка и на него действует дополнительная выталкивающая сила. В результате равенство нарушается, и противовес опускается вниз до тех пор, пока глубина погружения поплавка не станет равной h1. При понижении уровня действующая на поплавок выталкивающая сила уменьшается, и поплавок начинает опускаться вниз до тех пор, пока глубина погружения поплавка не станет равной h1. Для передачи информации о значении уровня жидкости в резервуаре применяют сельсинные системы передачи. Обычно ось сельсина датчика кинематически связана с барабаном, вращение которого осуществляется в процессе перемещения троса, а ось сельсина - приемника со счетным механизмом. Уровнемер рисунок 1.18(г) представляет собой поплавок 1, подвешенный на перфорированной стальной (мерной) ленте 2. Для исключения горизонтальных перемещений поплавка предусмотрены направляющие струны 3. Отличительной особенностью уровнемера этого типа является то, что в нем осуществляется натяжение мерной ленты пружинным двигателем. Двигатель состоит из барабанов 5 и 6. Когда поплавок находится в крайнем верхнем положении, мерная лента 2 сматывается на барабан - накопитель 4. При понижении уровня жидкости сила тяжести поплавка преодолевает силы трения в подвижной системе и усилие, создаваемое пружинным двигателем. В результате поплавок перемещается вниз. Перемещение поплавка вниз сопровождается вращением барабана - накопителя 4 и сматыванием ленты 6 пружинного двигателя с барабана 5 на барабан 7. При перемещении поплавка вверх натяжение мерной ленты уменьшается, и лента пружинного двигателя перематывается на барабан - накопитель 4. В процессе перемещения мерная лента вступает в зацепление со штырями мерного шкива 9, на оси которого укреплен счетный механизм 8, представляющий собой десятичный счетчик с наименьшей ценой деления 1 мм. Для передачи информации на расстояние к валу отсчетного устройства может быть подключен преобразователь угла поворота в электрический или пневматический унифицированные сигналы.
Для примера, рассмотрим уровнемер поплавковый многофункциональный УПМ-2 предназначен для измерения уровня воды и положения затвора в открытых водоемах, водовыпусках, водохранилищах. Допускается использование уровнемера в качестве перепадомера, работающего в режиме индикатора. Уровнемер имеет устройство местного отсчета, сигнализацию аварийного значения уровня и выход на телеметрическую систему контроля в виде частотного сигнала, а также на приборы, работающие от стандартных входных сигналов постоянного тока и напряжения, пропорциональных измеряемому уровню.
Принцип работы поплавкового уровнемера основан на способе прямого слежения за уровнем системы поплавок — противовес.
Уровнемер поставляется 44 модификаций для обеспечения измерения различных диапазонов уровней и выполнения функций датчиков положения затвора и перепадомера (в конструкции датчика положения затвора отсутствует поплавок). Перепадомер снабжен двумя поплавками и двумя противовесами. Многофункциональность уровнемера обеспечивается за счет комплекта монтажных частей.
Диапазон измерения уровня воды или положения затвора: 0—1; О—1,6; 0—2,5; 0—4; 0—6 м; индикации перепада уровней воды: 0—0,4; 0—0,6 м. Пределы допустимой основной погрешности плюс минус 1 процент. Предельные значения выходных сигналов: частотного — 1—2; 2—4 кГц; токового — 0—5; 0—20; 4—20 мА; напряжения — 0—1; 0—10 В. Питание прибора постоянным током напряжением 24 В; потребляемая мощность 0,2 Вт.
Уровнемер предназначен для работы при температуре окружающего воздуха от 5 до 50 °С и относительной влажности до 95 процентов. Температура воды от 5 до 25 °С.
Габаритные размеры уровнемера 285x266x197 мм, диаметр поплавка 250 мм. При использовании прибора в качестве индикатора перепада уровня — 775x325x197 мм; два поплавка диаметром 260 мм.
