Федеральное агентство связи

Государственное образовательное учреждение высшего профессионального образования

Московский Технический Университет Связи и Информатики

(МТУСИ)

Кафедра метрологии, стандартизации и измерений в инфокоммуникациях

Лабораторная работа №1

ИССЛЕДОВАНИЕ ЭЛЕКТРОННОГО ОСЦИЛЛОГРАФА

Выполнили

Москва 2021

ЦЕЛИ РАБОТЫ

  • Получить навыки работы с электронным осциллографом;

  • Овладеть методикой исследований формы напряжения сигналов;

  • Изучить особенности и возможности двухканального осциллографа;

  • Освоить методику измерения параметров сигналов с предварительной калибровкой осциллографа;

  • Получить навыки работы с измерительными генераторами.

ПРОГРАММА ЛАБОРАТОРНОЙ РАБОТЫ

  1. Наблюдение на экране электронно-лучевого осиллографа кривой напряжения НЧ нгенератора сигналов специальной формы при различных длительностях развертывающего напряжения; измерение амплитуды и периода сигнала.

  2. Наблюдение формы импульсных сигналов; измерение их параметров и периода следования.

  3. Исследование влияния закрытого входа канала вертикального отклонения на результаты измерения амплитуды импульсных сигналов.

  4. Измерение полосы пропускания II канала вертикального отклонения при подключении на вход внешнего четырехполюсника.

  5. Исследование влияния АЧХ канала вертикального отклонения на форму и параметры импульсных сигналов.

  6. Измерение частоты генератора прямоугольных одинополярных импульсов методом круговой развертки.

ПЕРЕЧЕНЬ ИЗМЕРИТЕЛЬНОЙ АППАРАТУРЫ

  • Двухканальный электронно-лучевой осциллограф С1-96;

  • Измерительный генератор сигналов специальной формы Г6-27;

  • Измерительный генератор импульсных сигналов Г5-54;

  • Коммутационный блок.

ВЫПОЛНЕНИЕ РАБОТЫ

1 .

Установленные параметры сигнала

Результаты измерения параметров сигнала осциллографом

Форма сигнала

F, кГц

Число набл. периодов

Кв, В/дел

Кр, мс/дел

Um, В

Tc, мс

1

1

1

0.1

4

1

2

1

0.2

4

1.08

5

1

0.5

4

1.15

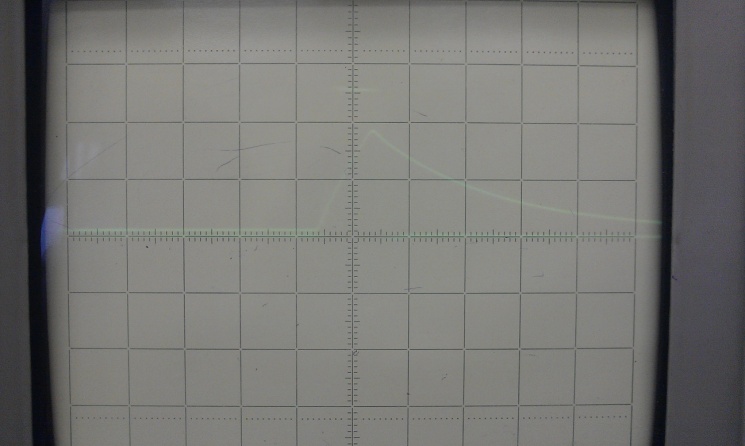

Наблюдаемые осциллограммы:

2 .

  1. Режим внутренней синхронизации развертывающего напряжения осциллографа.

Параметры входных импульсов:

  • Длительность τи = 5 мкс;

  • Частота повторения f = 10 кГц;

  • Амплитуда Uм = 3 В.

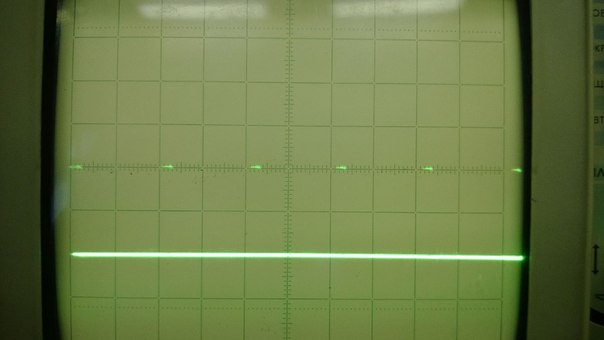

Осциллограмма: (1 мкс/дел, 1 В/дел)

Характерные отличия:

  1. Режим внешней сигнхронизации развертывающего напряжеия осциллографа. Временной сдвиг сигнала импульсного генератора:

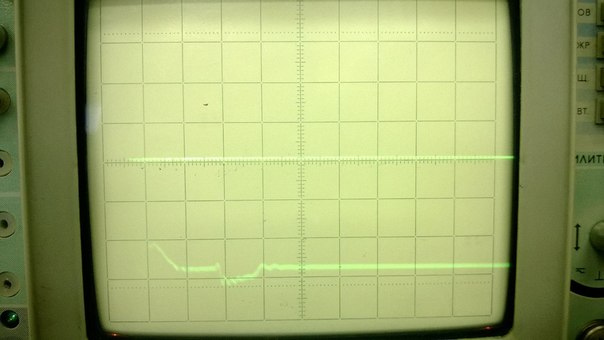

Осциллограмма: (0.2 мкс/дел, 50 мВ/дел)

Причины отличия:

Установленные параметры импульса

Результаты измерения параметров импульса осциллографом

τв, мкс

Fс, кГц

Uм, В

τи, мкс

Tc, мс

τф, мкс

τс, мкс

Uм, В

5

10

3

4.4

0.1

0.05

0.05

3

3. Влияние закрытого входа канала вертикального отклонения на результаты измерения амплитуды импульсных сигналов.

Установленные параметры импульсов

Измеренные параметры импульсов

Uм, В

Fс, кГц

τи, мкс

Q

U(+), В

U(-), В

2

10

2

50

2

0

10

10

1.9

0.1

20

5

1.7

0.3

25

4

1.6

0.4

30

3.3

1.5

0.5

Наблюдаемые изображения:

4.

Частота сигнала: F = 100 кГц

Выходное напряжение: U = 4 В

Паспорное значение полосы пропускания собственного канала II, кГц

Измеренное значение полосы пропускания канала II при включенном четырех полюснике, кГц

1000

400

5 .

Параметры выходных импульсов

  • Частота повторения: f = 1 кГц

  • Амплитуда: Uм = 4 В

  1. Длительность: τи = 500 мкс;

Временная задержка: t = 100 мкс

Осциллограмма:

τф вх = 0 мкс

τф вых = 5 мкс

  1. Длительность: τи = 50 мкс;

Временная задержка: t = 10 мкс

Осциллограмма:

τф вх = 0 мкс

τф вых = 3 мкс

  1. Длительность: τи = 5 мкс;

Временная задержка: t = 1 мкс

Осциллограмма:

τф вх = 0 мкс

τф вых = 1.3 мкс

  1. Длительность: τи = 0.5 мкс;

Временная задержка: t = 0.1 мкс

Осциллограмма:

τф вх = 0 мкс

τф вых = 0.35 мкс

6

Генератор Г6-27

выход

Осциллограф С1-96

вход 1 канала верт. откл.

вход канала гор. откл.

вход канала управления

яркостью z

.

Генератор Г5-54

выход

Фазовозвращатель (в комм. блоке)

вход выход

Длительность импульсов: τи = 500 мкс

f, Гц

fотсч, Гц

Δf (на Г5-54), Гц

100

107

7

200

210

10

300

320

20

500

520

20

700

730

30

ВЫВОД

В ходе выполнения данной лабораторной работы мы смогли получить навыки работы с электронным осциллографом, овладеть методикой исследований формы напряжения сигналов, изучить особенности и возможности двухканального осциллографа, освоить методику измерения параметров сигналов с предварительной калибровкой осциллографа, получить навыки работы с измерительными генераторами.
