Часть 1

Моделирование состояний электронов в поперечном потоке в гетероструктуре с одним потенциальным барьером

Вариант №5

Цель: формирование навыков расчета коэффициента прохождения электронов через потенциальный барьер.

Задачи: построить компьютерную модель гетероструктуры GaAs-Al_xGa_1-xAs-GaAs; рассчитать зависимость коэффициента прохождения электронов через замещенный слой от энергии электронов, от состава и от толщины слоя.

Рис. 1. Структура с барьером, образованным слоем Al_xGa_1-xAs с и толщиной 15 моноатомных слоёв: а) потенциальный рельеф, z [м]; б) зависимость коэффициента прохождения барьера от энергии электрона [эВ] (вертикальными линиями отмечены граничные значения энергии барьера)

Рис. 2. Графики координатной зависимости плотности вероятности для значений энергии в первых двух максимумах коэффициента прохождения барьера. Соответствующие энергии изображены горизонтальными линиями, а плотности вероятности приподняты дополнительными слагаемым – для наглядной "привязки" к этим энергиям

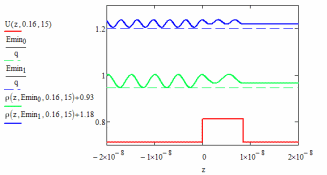

Рис. 3. Графики координатной зависимости плотности вероятности для значений энергии в первых двух минимумах коэффициента прохождения барьера. Соответствующие энергии изображены горизонтальными линиями, а плотности вероятности приподняты дополнительными слагаемым – для наглядной "привязки" к этим энергиям

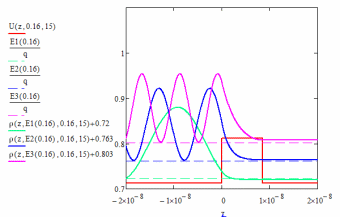

Рис. 4. Графики координатной зависимости плотности вероятности для значений энергии, лежащих ниже барьера и расположенных на уровнях 0,1; 0,5 и 0,9 от его высоты. Соответствующие энергии изображены горизонтальными линиями, а плотности вероятности приподняты дополнительными слагаемым – для наглядной "привязки" к этим энергиям

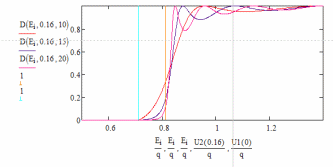

Рис. 5. Зависимости коэффициента прохождения барьера от энергии электрона [эВ] для толщин барьера 10, 15 и 20 моноатомных слоев (вертикальными линиями отмечены граничные значения энергии барьера)

Часть 2

Моделирование резонансного туннельного эффекта в многобарьерной квантоворазмерной структуре

Вариант №5

Цель: формирование навыков расчета коэффициента прохождения электронов через многобарьерный потенциал.

Задачи: построить компьютерные модели двух- и трёхбарьерных гетероструктур на основе твердого раствора Al_xGa_1-xAs; рассчитать зависимость коэффициента прохождения электронов через структуру от энергии электронов, от состава и от толщины внутренних слоёв.

Рис. 1. Структура с одним барьером, образованным слоем Al_xGa_1-xAs с и толщиной 13 моноатомных слоёв: а) потенциальный рельеф, [нм]; б) зависимость коэффициента прохождения барьера от энергии электрона [эВ] (вертикальными линиями отмечены граничные значения энергии барьера)

Рис. 2. Структура с двумя барьерами, образованными слоями Al_xGa_1-xAs с и толщинами 13 моноатомных слоёв: а) потенциальный рельеф, [нм]; б) зависимость коэффициента прохождения барьеров от энергии электрона [эВ] (вертикальными линиями отмечены граничные значения энергии барьеров); в) фрагмент графика коэффициента прохождения с областью резонанса с энергией эВ

Рис. 3. Структура с тремя барьерами, образованными слоями Al_xGa_1-xAs с   и толщинами 13 моноатомных слоёв: а) потенциальный рельеф, [нм]; б) зависимость коэффициента прохождения барьеров от энергии электрона [эВ] (вертикальными линиями отмечены граничные значения энергии барьеров); в) фрагмент графика коэффициента прохождения с областью резонансов с энергиями эВ и эВ

Вывод: сформировал навыки расчета коэффициента прохождения электронов через потенциальный барьер, навыки расчета коэффициента прохождения электронов через многобарьерный потенциал.
