Отчеты по лабораторным работам / Компьютерный Анализ Частотных Характеристик разветвленных RC и RL цепей
.docxФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ
УЧРЕЖДЕНИЕ ВЫСШЕГО ОБРАЗОВАНИЯ
САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ТЕЛЕКОММУНИКАЦИЙ
ИМ. ПРОФ. М. А. БОНЧ-БРУЕВИЧА
Отчет по лабораторной работе №5
КОМПЬЮТЕРНЫЙ АНАЛИЗ ЧАСТОТНЫХ ХАРАКТЕРИСТИК РАЗВЕТВЛЕННЫХ RC И RL ЦЕПЕЙ С ИСПОЛЬЗОВАНИЕМ ПРОГРАММЫ FASTMEAN
Преподаватель: Кубалова А. Н.
Выполнили студенты ИКТ-04 (Бригада №2):
Инкин Георгий
Максимова Дарья
Святослав Горбунов
Моисеев Данила
Любимова Ксения
Егоров Никита
Цель работы
1
.Изучить
вопросы, связанные с определением и
расчетом частотных характеристик
электрических цепей.
2. Выбрать схемы
исследуемых цепей, вывести аналитические
выражения и построить примерные графики
АЧХ и ФЧХ этих цепей.
3. Рассчитать
значения граничных частот fгр
полос пропускания исследуемых цепей
из условия:
Схемы исследуемых цепей
Схема №2
Схема №3
Экспериментальная часть
1.1. Выполняется построение на экране FASTMEAN схемы второй из анализируемых цепей, задаются значения ее параметров (R=100 Ом, С=0.025 мкФ).
1.2. Находится передаточная функция.
1.3. Рассчитываются частотные характеристики цепи в линейном масштабе. При установке нижней и верхней частот исследуемого диапазона следует руководствоваться соответственно значениями 1 Гц и 10 МГц и выбрать число расчетных точек равным 1000.
1.4.
На
экране дисплея отображаются графики
АЧХ и ФЧХ.
1.5. С помощью линейки находится значение граничной частоты fГР полосы пропускания цепи по графику АЧХ. fГР = 35,39 кГц
1.6. Полоса пропускания цепи:
2.1.
Выполняется
построение на экране FASTMEAN
схемы третей из анализируемых цепей,
задаются значения ее параметров
(R=100
Ом, L=0.353
мГн).
2.2. Находится передаточная функция.
2.3. Рассчитываются частотные характеристики цепи в линейном масштабе. При установке нижней и верхней частот исследуемого диапазона следует руководствоваться соответственно значениями 1 Гц и 10 МГц и выбрать число расчетных точек равным 1000.

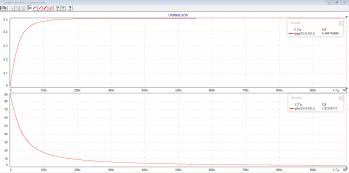

2.4.
На
экране дисплея отображаются графики
АЧХ и ФЧХ.
2.5. С помощью линейки находится значение граничной частоты fГР полосы пропускания цепи по графику АЧХ. fГР = 32,67 кГц 2.6. Полоса пропускания цепи:
Теоретические расчеты
Для цепи №3
Для цепи №2
Вывод
В ходе выполнения данной лабораторной работы удалось изучить вопросы, связанные с определением и расчетом частотных характеристик электрических цепей, вывести аналитические выражения цепей и построить примерные графики АЧХ и ФЧХ этих цепей, а также рассчитать значения граничных частот fгр полос пропускания исследуемых цепей.
