Отчеты по лабораторным работам / Исследование переходных процессов в цепи первого порядка

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ОБРАЗОВАНИЯ

«САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ТЕЛЕКОММУНИКАЦИЙ ИМ. ПРОФ. М.А. БОНЧ-БРУЕВИЧА»

(СПбГУТ)

Отчет по лабораторной работе №1

Исследование переходных процессов в цепи первого порядка

Выполнили студенты ИКТ-04 (Бригада №2):

Инкин Георгий

Максимова Дарья

Святослав Горбунов

Моисеев Данила

Любимова Ксения

Егоров Никита

Приходько Артем

Преподаватель: Кубалова А.Н.

1. Цель работы

Экспериментальное исследование переходных процессов в цепи первого порядка на примере последовательного RC-контура при воздействии прямоугольного импульса напряжения.

2. Рабочие формулы

3. Значения параметров RC-цепи

Т сл, мкс	tи, мкс	R1, Ом	R2, Ом	C1, мкФ	C2, мкФ	C3, мкФ
1000	250	680	1500	0,08	0,028	0,22

4. Результаты промежуточного расчета при значениях R1 и C3

0 ≤ t ≤ tи					t≥tи
t/τ	t, мс		В	В			t, мс		В	В
0	0	1	0	0		0	0.16	1	0.5332	-0.5332
0,67	0.1407	0.5117	0.4883	0.5117		0,67	0.3007	0.5117	0.272	-0.2728
1,00	0.2100	0.3678	0.6322	0.3678		1,00	0.3700	0.3678	0.196	-0.1961
1,33	0.2793	0.2644	0.7356	0.2644		1,33	0.4393	0.2644	0.141	-0.141
2,00	0.4200	0.1353	0.8647	0.1353		2,40	0.6649	0.0907	0.0483	-0.0483
2,40	0.5040	0.0907	0.9093	0.0907		3,00	0.7900	0.0497	0.0265	-0.0265
3,00	0.6300	0.0497	0.9503	0.0497		5,00	1.2100	0.2981	0.0158	-0.1589

5. Расчет измеряемой величины

Задано

R1= 680 Ом

R2= 1500 Ом

С1=0.08

С2=0.028

С3=0.22

С1=0.08

С2=0.028

С3=0.22

мкФ

мкФ

мкФ

мкФ

мкФ

мкФ

Теоретически

τ, мкс

54.4

19.04

149

120

42

330

Эксперимен- тально

τ, мкс

53

19

149

120

42

332

6. Графики зависимостей

6.1 Зависимость R1 и C1

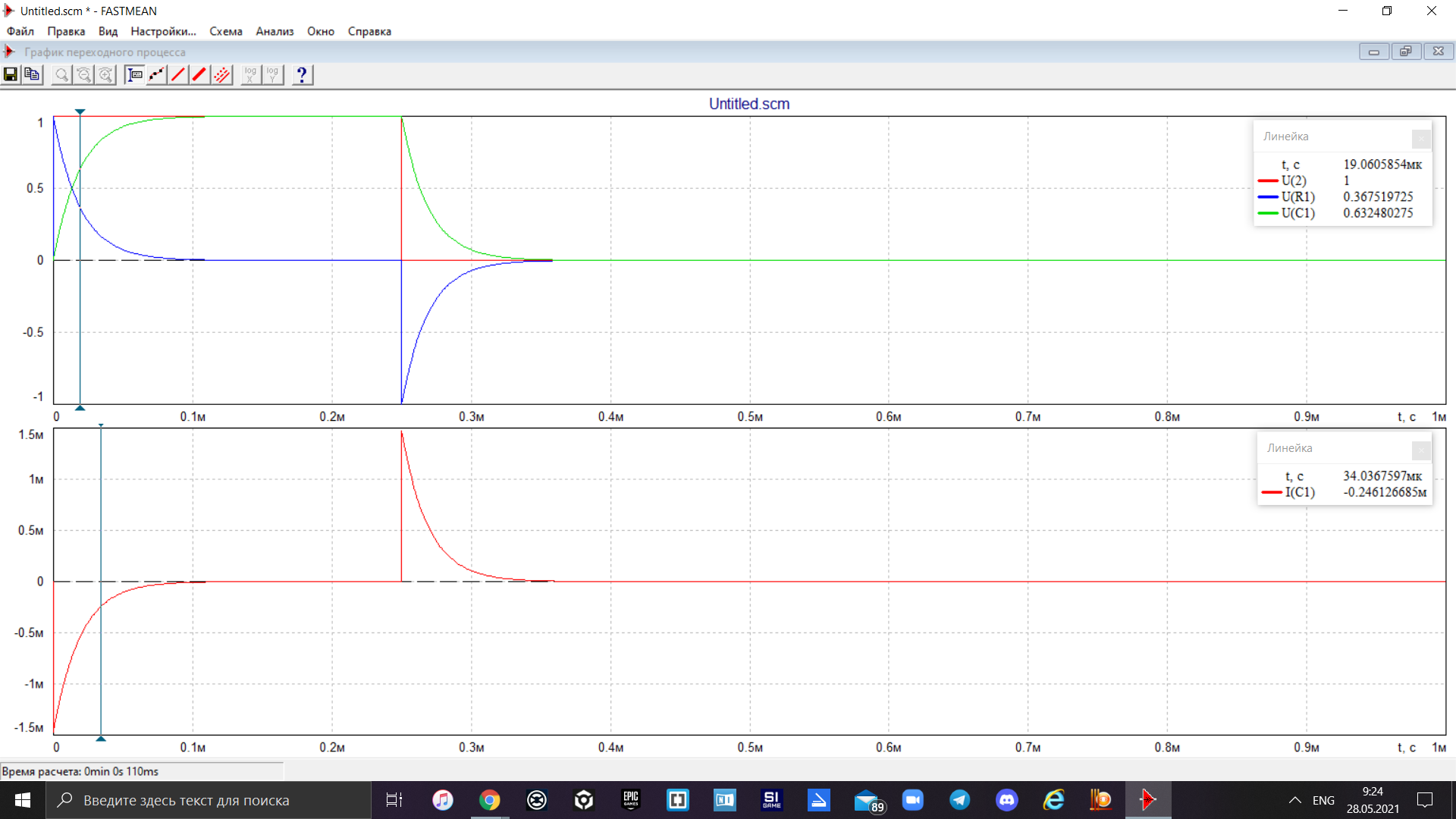

6.2 Зависимость R1 и C2

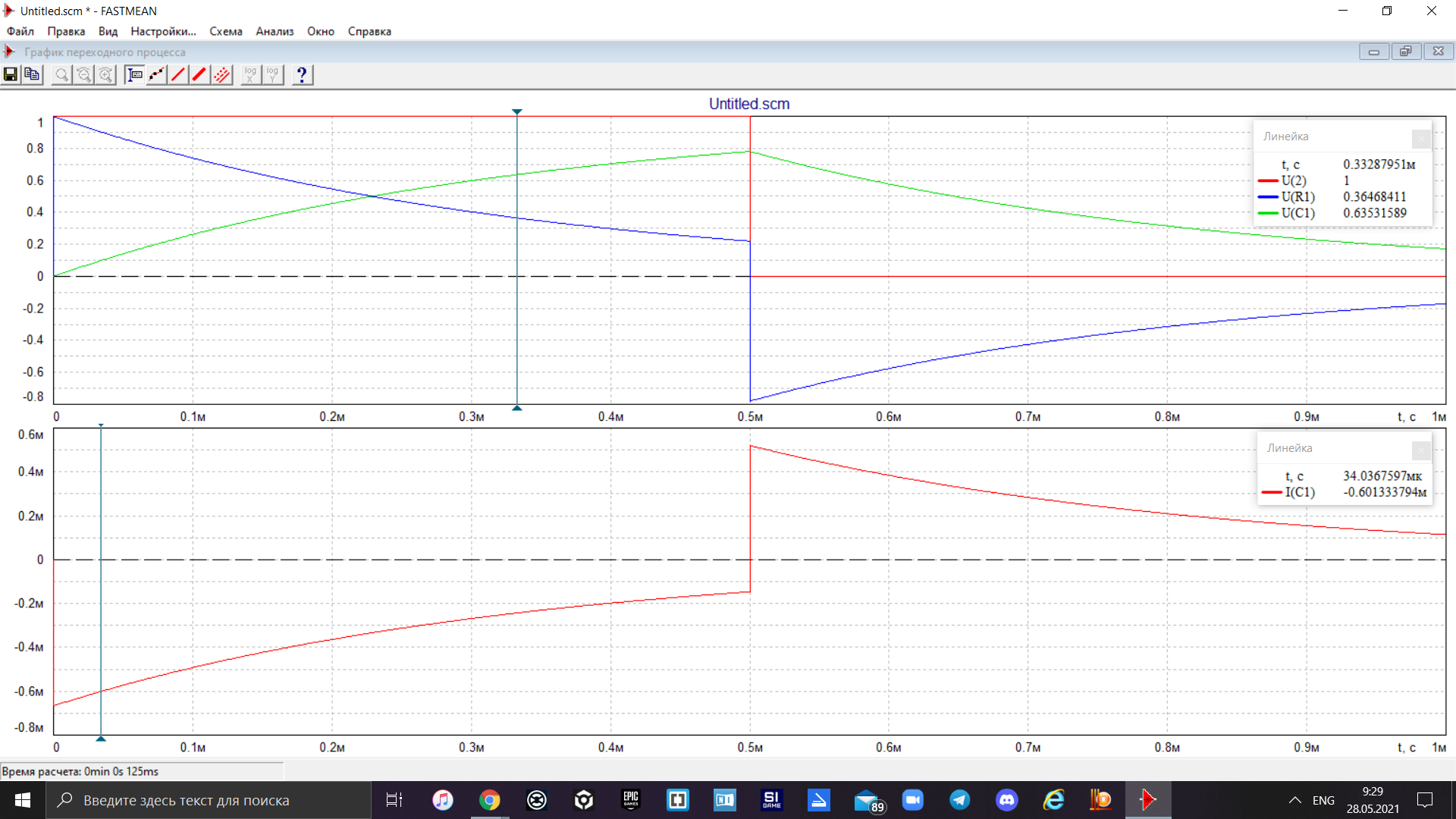

6.3 Зависимость R1 и C3

6.4 Зависимость R2 и C1

6.5 Зависимость R2 и C2

6.6 Зависимость R2 и C3

7. График Uc(t)
