3.3 Описание генерального плана организации (с учетом технологического процесса то и р автомобилей, требований охраны труда и экологической безопасности)

На территории городской ОАС категории «С» размещаются основные здания (производственные, склад­ские, административно-бытовые и вспомогательные помещения): корпус производственный (площадь 1944 м², сетка колонн – 12х18 м), корпус зоны уборочно-моечных работ (108 м², 9х12 м), административно-бытовой корпус (288 м², 6х6 м), здание магазина (360 м², 6х6 м); здание центрального склада (81 м², из быстровозводимых конструкций); открытая стоянка (2 блока на 32 и 19 автомобиле-мест) автомобилей, ожидающих и прошедших ремонт; стоянка (на 8 автомобиле-мест) отремонтированных автомобилей (под навесом); склад кислорода и ацетилена в баллонах (под навесом), раздельные очистные сооружения зоны УМР и сточных и талых вод; резервуар с водой, площадка для отдыха и контрольно-пропускной пункт.

Открытая стоянка на 34 автомобиле-места для автомобилей клиентов и персонала ОАС располагается вне территории организации автосервиса.

Маршруты движения по территории ОАС составлены на основании функциональной схемы, представленной на рисунке 1.1. Отсутствует пересечение маршрутов движения автомобилей.

Предусмотрены запасные ворота 14 для эвакуации в случае пожара.

Расстановка автомобилей в зонах ожидания и хранения производится с учетом 100 % независимости выезда всех автомобилей под углом 90° к оси проезда. Ширина проездов в этих зонах соответствует требованиям нормативной документации (учитывается класс автомобилей и угол расположения автомобиле-места по отношению к оси проезда).

Предусмотрена площадка 10 для отдыха работающих, озеленение земельного участка.

4 Разработка технологического процесса для участка приемки-выдачи автомобилей

4.1 Детальное описание объекта технических воздействий

Toyota Land Cruiser 200 (рисунок 4.1) обладает классической несущей рамой, зависимой задней и независимой передней подвесками. Внедорожники, оснащённые 4,5-литровыми дизельными двигателями (235 л.с.) официально в Россию начали поставляться практически сразу же после запуска модели в производство, и такие двигатели работают в паре с АКПП, в которой присутствует ручной режим ограничения диапазона переключения передач. Центральный дифференциал Toyota Land Cruiser 200 — узел повышенного трения Torsen, присутствует возможность его принудительной блокировки. К особенностям ABS последнего поколения, которая применена на автомобиле, можно отнести динамическую адаптацию системы к ландшафту, по которому внедорожник движется.

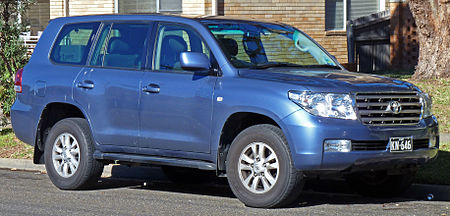

Рисунок 4.1 – Автомобиля Toyota Land Cruiser 200

4.2 Краткое описание и основные технические характеристики технологического оборудования для технологического процесса

Диагностический сканер (системный тестер)  BOSCH KTS 570 – это оборудование для проведения системной диагностики на большом количестве марок автомобилей. Многие современные автомобили - как легковые, так и грузовые, охвачены картой покрытия данного оборудования.

Автомобильный системный сканер Bosch kts 570 вместе с ноутбуком (или стационарным персональным компьютером ) является универсальным комплексом для диагностики электронных систем легковых авто, а также коммерческой техники профессионального уровня.

Наилучшим образом оборудование для диагностики автомобилей BOSCH KTSдиагностирует дизельные системы фирмы BOSCH (в том числе современные грузовые автомобили российского производства (ГАЗ, КАМАЗ, ЗИЛ), в том числе те, которые оснащены двигателями белорусского производства ММЗ). Работая с указанными системами, можно  легко обеспечить дилерский или уровень диагностики.

Программно-аппаратный сканер серии KTS 570 является очень мощным диагностическим оборудованием. Объяснение этому можно найти очень  просто: компания BOSCH является производителем множества электронных систем управления на рынке мира. В составе сканера находится мультиметр для измерения сопротивления, напряжения и силы тока. Сканер Bosch KTS 570 обладает мультиметром с 2-мя независимыми каналами, а также 2-х канальным осциллографом.
