Лабораторная работа на тему: Реализация сигнализации на Proteus

В качестве сигнализации мы выбрал Ардуино, так как этот прибор лучше подходит для нашей задачи создать детектор огня и утечки газа.

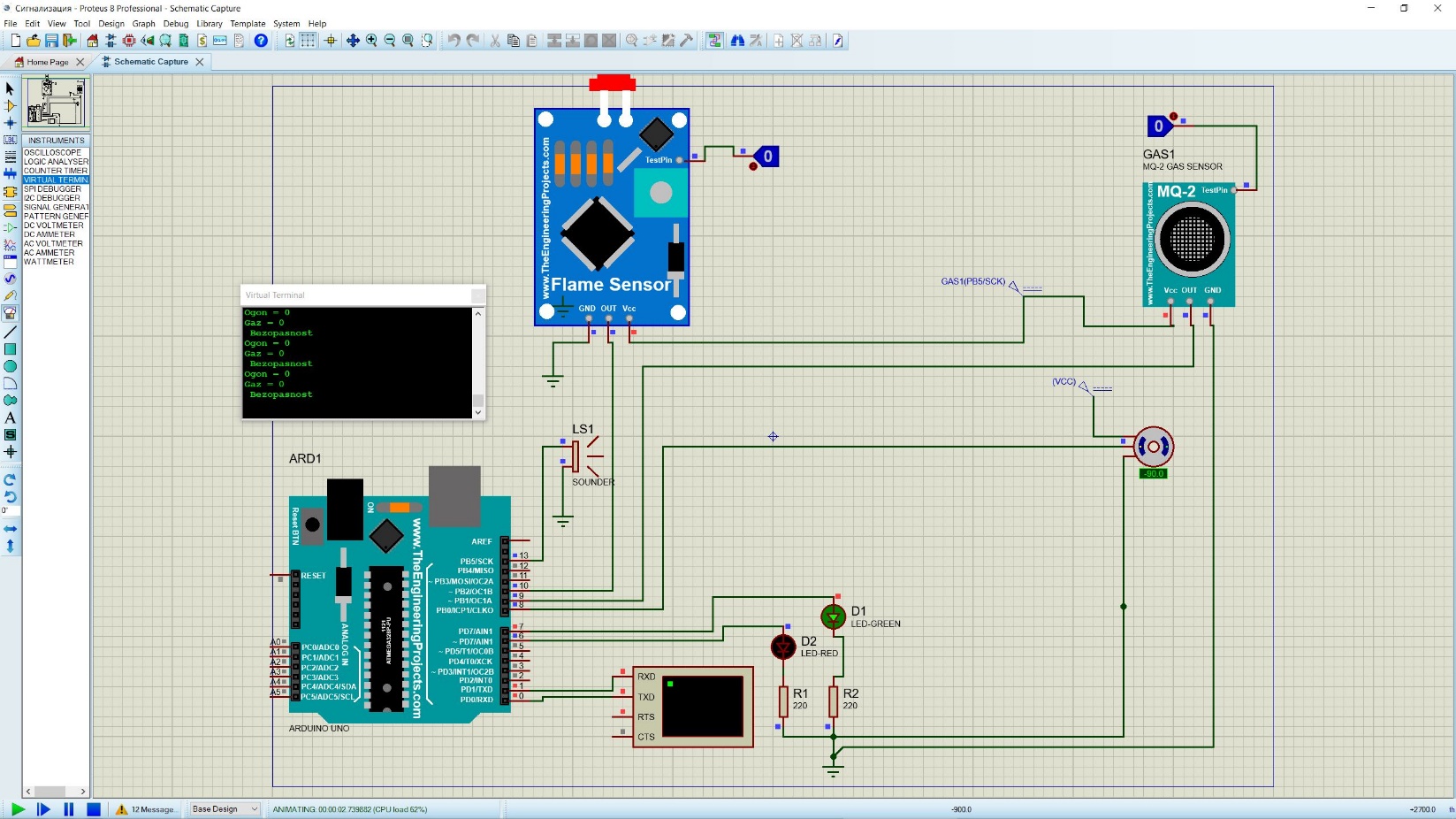

Рис. 1 Изображение сигнализатора, как видно на экране пламени и течка газа не обнаружено.

При обнаружении мы имеем два вида сигнала это зелёный и красный цвет, звуковой сигнал. А также, на терминале можно увидеть значения состояния, ноль это нет опасности, если один, то есть повод опасности.

Описание модулей:

Ардуино играет важную роль, так как это буквально мозг нашей схемы. Из него обрабатывается, подается, сигналы.

Flame sensor Датчик пламени состоит из ИК сенсора, индикатора пламени, подстроенного резистора и три вывода: питание, земля и сигнал на цифровой вывод.

Gas Sensor отвечает за выявление утечки газа, также имеет три вывода: питание, земля и сигнал на цифровой вывод.

Виртуальный терминал показывает состояние датчиков, если значение Огня и Газа на нуле, то выводится на экран «Безопасно», в ином случае «Опасность».

Датчик пламени состоит из ИК сенсора, индикатора пламени, подстроенного резистора и три вывода: питание, земля и сигнал на цифровой вывод.

LED красного и зелёного цвета, в случае если человек глухонемой. Будет полезно увидеть глазами.

Также, Sounder используются для звукового оповещения в тех устройствах и системах, для функционирования которых в обязательном порядке нужен звуковой сигнал если человек не зрячий и может слушать звуки, то эта функция спасет ему жизнь.

Рис. 2 Листинг кода на Ардуино

Для выполнения этой работы пришлось отдельно скачать библиотеку для Arduino и некоторых датчиков.
