1. Завдання:

Вікно №1 - розрахунок коефіціента природнього освітлення

Вікно №2-3 - розрахунок інсоляції за допомогою інсоляційної лінійки. Вікно №4 - визначення тривалості інсоляції за допомогою сонячної карти.

2. Розрахунок коефіцієнта природнього освітлення (КПО) для вікна №1

ε_нб – геометричний коефіціент природного освітлення (КПО) в розрахунковій точці, що розраховуються за формулою:

ε_нб=0.01×n1×n2

де n₁ та n₂- кількість променів , що надходять у розрахункову точку

q_i – коефіцієнт , що враховує нерівномірну яскравість ділянки хмарного неба, визначається за формулою:

q_i=3/7×(1+2sinΘ) де Θ - кутова висота центра участку неба відносно розрахункової точки

m_i та m_j – коефіцієнти світлового клімату, відповідно світлового прорізу, визначається за таблицею Л1

R_j – коефіцієнт , що враховує відносну яскравість фасаду протилежної забудови

r₁ – коефіцієнт , що враховує підвищення КПО за рахунок світла , що відбивається від внутрішніх поверхонь приміщення τ₀ – загальний коефіцієнт світлопропускання , який визначається за формулою:

τ₀ = τ₁×τ₂×τ₃×τ₄×τ₅

де τ1 – коефіцієнт світлопропускання матеріалу, визначається за таблицею Л9

τ₂ – коефіцієнт , що враховує втрату світла у рамах світлопрорізу

τ₃ – коефіцієнт , що враховує втрати світла у несучих конструкціях

τ₄ – коефіціент , що враховує затінення вікна від літніх приміщень

τ₅ – коефіціент , що враховує наявність захисної стінки

κ₃ – коефіцієнт запасу, яий приймається за табл. 3

Розрахунок коефіцієнтів:

Для розрахунку кількості променів необхідно прикласти графік Данилюка. На план використовується карта ІІ , а на розріз карта ІІІ

Розрахункову точку розташовуємо в одному метрі від дальньої стіни , в центрі довжини кімнати. Проводимо краї до зовнішніх країв віконного прорізу , визначаємо кут та кількість променів. Визначаємо кут Θ. n₁=24 n₂=5.5 ε_нбі=0.01×n1×n2=1.32 Θ=13^o, sin 13= 0.225 q_i=3/7× (1+2sin Θ) =0.62 Відношення глибини приміщення В до висоти від рівня робочої поверхні

до верху вікна h1 = 4435÷2135=2,077

Відношення відстані L розрахункової точки від зовнішньої стіни до глибини

приміщення В = 3435÷4435=0,775 r₁=2 τ₁=0.74 τ₂= 0.861 τ₃=1 τ₄=1 τ₅=1 τ₀ = τ₁×τ₂×τ₃×τ₄×τ₅ = 0.74×0.861×1×1×1=0.637

m_i = 1.17 K_з =1,2

1,02%

ВИСНОВОК: Коефіцієнт природнього освітлення в кімнаті №1 складає 1,02%, що задовольняє нормативні показники за ДБН В.2.5-28-2018 "Природне і штучне освітлення". Нормативний показник становить - 0,5%. За призначенням кімната - загальна. Опромінення поверхонь сонячним світлом в кімнаті є достатнім для комфортного та безпечного життя людини в цьому приміщенні. Отже, нормативні вимоги щодо природнього освітлення у цьому приміщенні виконуються.

3. Розрахунок інсоляції у вікні №2 за допомогою інсоляційної лінійки

Нормативна тривалість інсоляції = 2.5 год.

Тривалість інсоляції вікна: з 6.20 до 9 год.

Загальна тривалість інсоляції = 2 год. 40 хв

Висновки: В житловій кімнаті (Вікно №2) час інсоляції повністю відповідає нормам з інсоляції в житлових приміщення згідно ДСТУ-Н Б В.2.2-27:2010

4. Розрахунок інсоляції у вікні №3 за допомогою інсоляційної лінійки

Нормативна тривалість інсоляції = 2.5 год.

Тривалість інсоляції вікна: з 6.00 до 10 год.

Загальна тривалість інсоляції = 4 год

Висновки: В житловій кімнаті (Вікно №3) час інсоляції повністю відповідає нормам з інсоляції в житлових приміщення згідно ДСТУ-Н Б В.2.2-27:2010

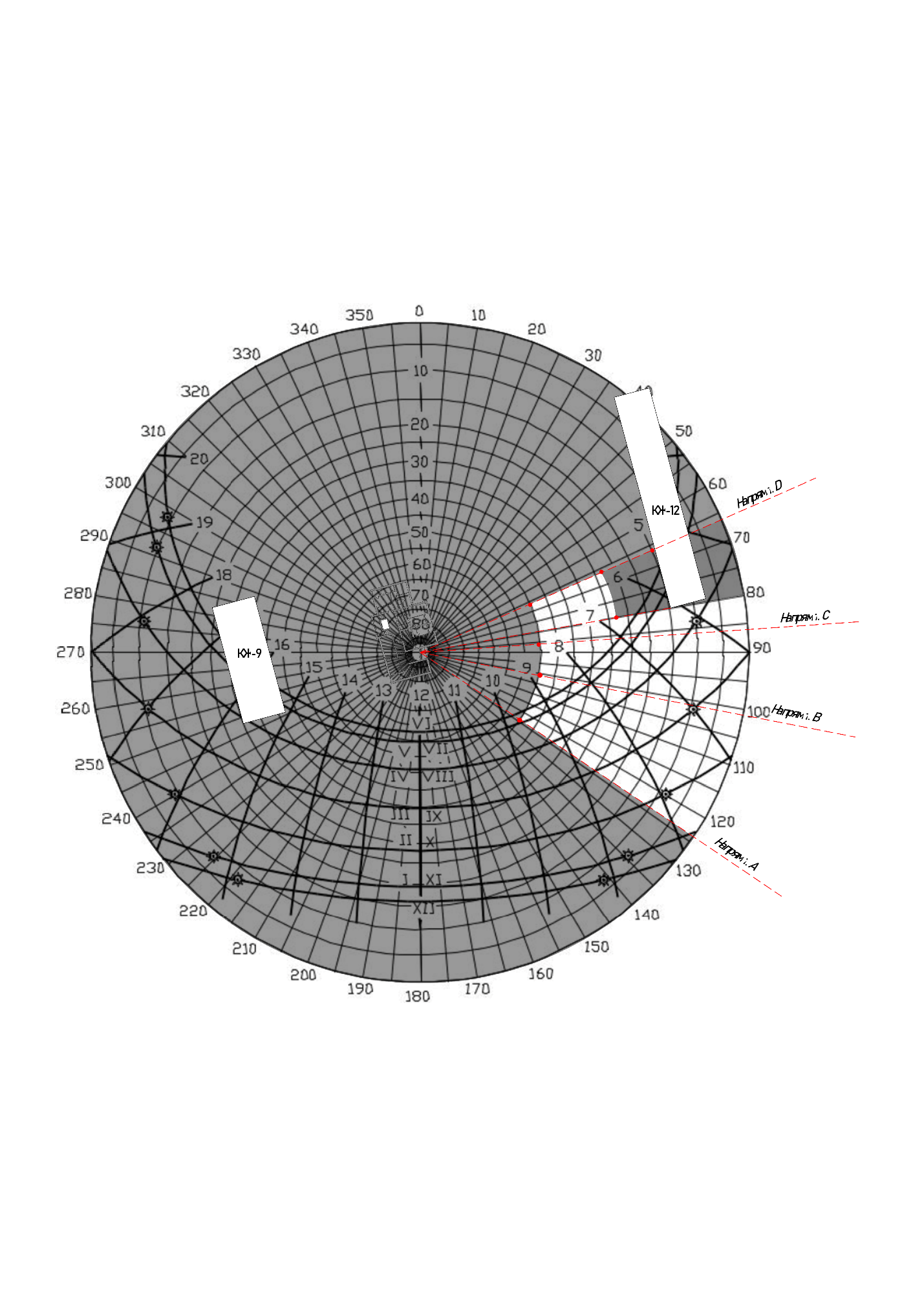

5. Визначення продовжуваності інсоляції у вікні №4 за допомогою сонячної карти.

Місяць	Інсоляція
	Початок	Перерва	Кінець	Розрахункова тривалість	Нормативна тривалість
XII	-	-	-	-	-
I-XI	-	-	-	-	-
II-X	7:00	-	8:30	1: 30	2:30
III-IX	6:00	-	8:50	2:50	2:30
IV-IIX	6:00	-	9:00	3:00	2:30
VI	7:30	-	9:30	2:00	2.30

Висновки: розрахункова тривалість інсоляції у житловій кімнаті (Вікно №4) не відповідає вимогам нормативної тривалості інсоляції, оскільки в лютому, липні та жовтні місяцях вона менша за норму згідно ДСТУ-Н Б В.2.2-27:2010. Тому потрібно на етапі проектування будівлі зменшити розміри балкону. Таким чином тіньова маска від балкону стане меншою і тривалість інсоляції відповідатиме нормативним вимогам.
