Продовження дод. 2

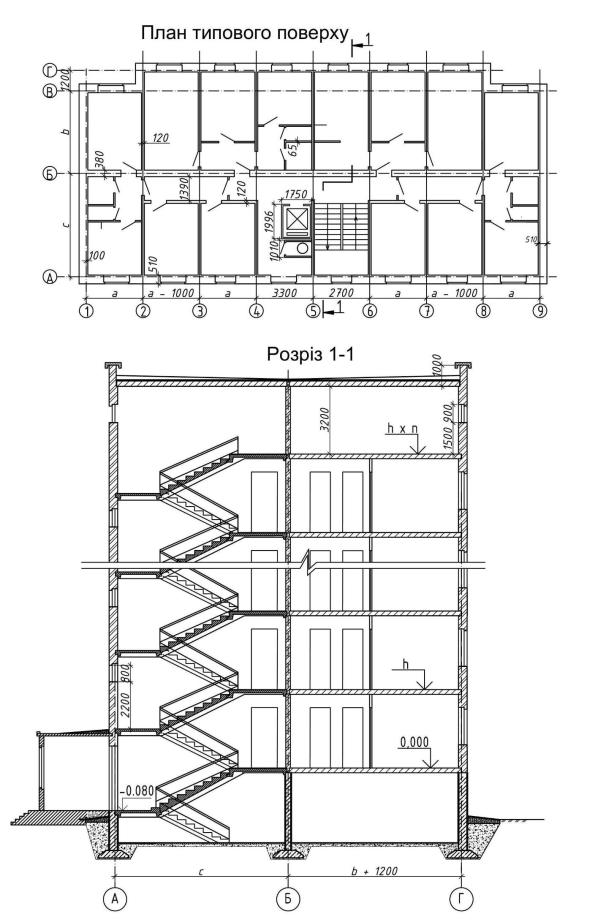

Рис. 2.4. План та розріз будинку за типом 4 або 9

Продовження дод. 2

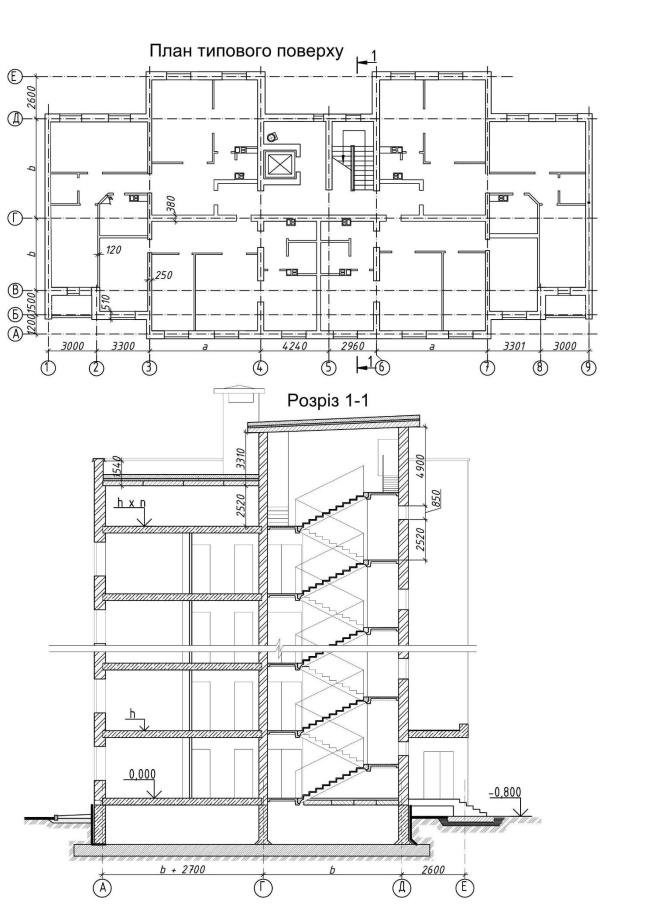

Рис. 2.5. План та розріз будинку за типом 5 або 0

Додаток 3

Зразок оформлення титульного листа курсової роботи

МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ

КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ БУДІВНИЦТВА І АРХІТЕКТУРИ

КАФЕДРА ТЕХНОЛОГІЇ БУДІВЕЛЬНОГО ВИРОБНИЦТВА

КУРСОВА РОБОТА

ТЕХНОЛОГІЯ ЗВЕДЕННЯ ЖИТЛОВОГО БУДИНКУ

Виконав студент 3 курсу ____ групи

(Прізвище, ініціали)

Керівник

(посада) (Прізвище, ініціали)

Київ 20__ р.

Додаток 4

Специфікація збірних залізобетонних конструкцій

Таблиця 4.1

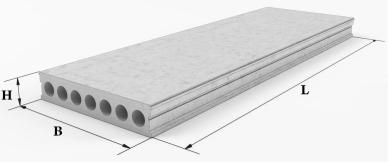

Характеристика круглопустотних залізобетонних плит перекриття

Марка плити	L	В	Н	Маса, т

ПК 30-10-8	2980	990	220	0,8

ПК 31-10-8	3080	990	220	0,9

ПК 32-10-8	3180	990	220	0,9

ПК 33-10-8	3280	990	220	0,9

ПК 34-10-8	3380	990	220	1,0

ПК 35-10-8	3480	990	220	1,0

ПК 36-10-8	3580	990	220	1,0

ПК 37-10-8	3680	990	220	1,0

ПК 38-10-8	3780	990	220	1,1

ПК 39-10-8	3880	990	220	1,1

ПК 40-10-8	3980	990	220	1,1

ПК 41-10-8	4080	990	220	1,1

ПК 42-10-8	4180	990	220	1,1

ПК 43-10-8	4280	990	220	1,2

ПК 44-10-8	4380	990	220	1,2

ПК 45-10-8	4480	990	220	1,2

ПК 46-10-8	4580	990	220	1,3

ПК 47-10-8	4680	990	220	1,3

ПК 48-10-8	4780	990	220	1,3

ПК 49-10-8	4880	990	220	1,4

ПК 50-10-8	4980	990	220	1,4

ПК 51-10-8	5080	990	220	1,4

ПК 52-10-8	5180	990	220	1,5

ПК 53-10-8	5280	990	220	1,5

ПК 54-10-8	5380	990	220	1,5

ПК 55-10-8	5480	990	220	1,5

ПК 56-10-8	5580	990	220	1,6

ПК 57-10-8	5680	990	220	1,6

ПК 58-10-8	5780	990	220	1,6

ПК 59-10-8	5880	990	220	1,7

ПК 60-10-8	5980	990	220	1,7

ПК 61-10-8	6080	990	220	1,7

ПК 62-10-8	6180	990	220	1,7

ПК 63-10-8	6280	990	220	1,8

ПК 64-10-8	6380	990	220	1,8

ПК 65-10-8	6480	990	220	2,0

ПК 66-10-8	6580	990	220	2,0

ПК 67-10-8	6680	990	220	2,0

ПК 68-10-8	6780	990	220	2,1

ПК 69-10-8	6880	990	220	2,1

ПК 70-10-8	6980	990	220	2,1

ПК 71-10-8	7080	990	220	2,2

ПК 72-10-8	7180	990	220	2,2

ПК 73-10-8	7280	990	220	2,2

ПК 74-10-8	7380	990	220	2,3

ПК 75-10-8	7480	990	220	2,3

ПК 76-10-8	7580	990	220	2,3

ПК 77-10-8	7680	990	220	2,4

ПК 78-10-8	7780	990	220	2,4

ПК 79-10-8	7880	990	220	2,4

ПК 80-10-8	7980	990	220	2,5

ПК 81-10-8	8080	990	220	2,5

ПК 82-10-8	8180	990	220	2,5

ПК 83-10-8	8280	990	220	2,5

ПК 84-10-8	8380	990	220	2,6

ПК 85-10-8	8480	990	220	2,6

ПК 86-10-8	8580	990	220	2,6

ПК 87-10-8	8680	990	220	2,7

ПК 90-10-8	8980	990	220	2,8

* - крім приведених в таблиці можуть бути круглопустотні плити перекриття шириною (В) 1,2 та 1,5 м.

Плита з шириною (В) 1,2 м маркуватиметься – ПК …-12-8; Плита з шириною (В) 1,5 м маркуватиметься – ПК …-15-8.

Таблиця 4.2

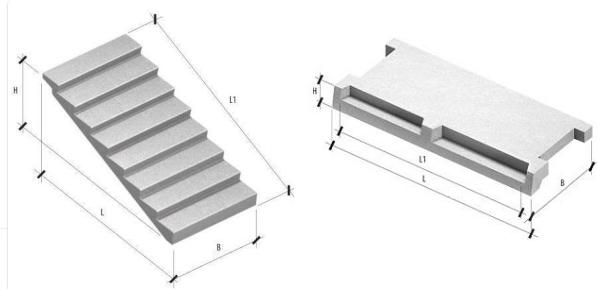

Характеристика сходових маршів і майданчиків

Марка сходового маршу	L1	L	b	Н	Маса, т

1ЛМ27.11.14-4	2720	2400	1050	1400	1,3

1ЛМ27.12.14-4	2720	2400	1200	1400	1,5

1ЛМ30.11.15-4	3030	2700	1050	1500	1,5

1ЛМ30.12.15-4	3030	2700	1200	1500	1,7

ЛМЗЗ.12.16,5-4	3910	2950	1200	1650	2,0

1ЛМ17.12.9-4	1690	1420	1200	900	0,9

Марка сходової площадки

2ЛП22.12-4К	2200	2480	1300	320	0,9

2ЛП22.15-4К	2200	2480	1600	320	1,2

2ЛП25.12-4К	2500	2780	1300	320	0,9

2ЛП25.15-4К	2500	2780	1500	320	1,1

2ЛП25.18-4К	2500	2780	1900	320	1,3

Додаток 5

Рекомендований склад ланки робітників для виконання технологічних розрахунків

№	Назва роботи	Характеристики	Рекомендований склад ланки			Приміт-
п/п						ки
п/п			Професія	Розряд	Кількість	ки

1	2	3	4	5	6	7

1	Гідроізоляція		Муляр	3	1
1	фундаментів		Муляр	3	1
	фундаментів

2		при товщині до	Муляр	4	1
2		1,5 цеглини	Муляр
		1,5 цеглини		3	1
				3	1

3		при товщині	Муляр	4	1
3	Мурування стін	1,5…2 цеглини	Муляр
	Мурування стін	1,5…2 цеглини		3	2
	з цегли
	з цегли	при товщині		4	2
4		при товщині	Муляр	4	2
4		2…2,5 цеглини	Муляр
		2…2,5 цеглини		3	2
				3	2

5		при товщині бі-	Муляр	4	2
		льше 2,5 цеглин
				3	3
				3	3

	Монтаж плит			4	1

6	перекриттів і		Монтажник	3	2
	покриттів
	покриттів			2	1

	Монтаж сходо-			4	2

7	вих маршів і		Монтажник	3	1
	майданчиків
	майданчиків			2	1

Додаток 6 Таблиця 6.1

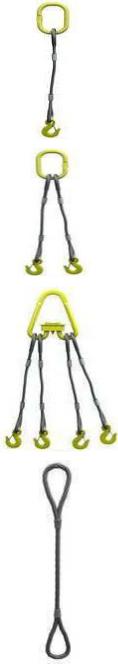

Технічні характеристики захватних пристроїв

		Параметри
Марка, характе-
Марка, характе-	Принципова	Вантажопі-		Висота над
ристика	Принципова	Вантажопі-	Маса, т	конструкці-
ристика	схема	дйомність, т	Маса, т	конструкці-
	схема	дйомність, т		єю, м
				єю, м

1	2	3	4	5

1СК-0,32 … 1,25		0,32 … 1,25	0,07 …	0,9 … 15,0
		0,32 … 1,25	0,018	0,9 … 15,0
			0,018

2СК-0,4 … 1,6		0,4 … 1,6	0,015 …	0,9 … 15,0
2СК-0,4 … 1,6		0,4 … 1,6	0,034	0,9 … 15,0
			0,034

4СКI-0,63 … 3,2		0,63 … 3,2	0,015 …	0,9 … 15,0
4СКI-0,63 … 3,2		0,63 … 3,2	0,058	0,9 … 15,0
			0,058

СКП-0,32 … 2,0		0,22 … 1,4	0,07 …	1,0 … 20,0
		0,22 … 1,4	0,018	1,0 … 20,0
			0,018

* - Стропи за ДСТУ Б В.2.8-10-98

Додаток 7

Таблиця 7.1

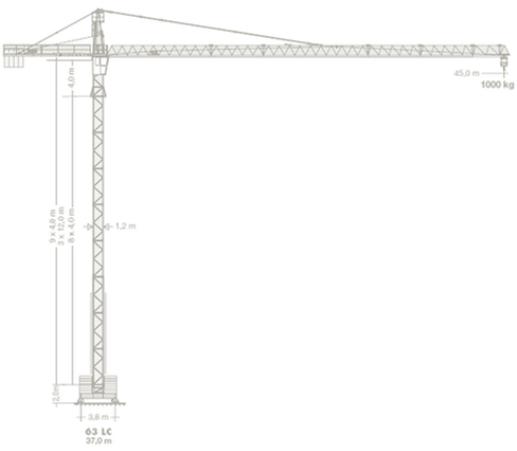

Технічні характеристики баштових кранів

Параметри

Вантажо-

Вантажопі-

Швидкість

Марка

дємність, т/

Висота

Колія /

підйомність, т/

піднімання

максималь-

підйо-

база,

мінімальний

вантажу,

ний виліт

му, м

виліт стріли, м

м/хв

стріли, м

КБ-403Б на рей-

8 / 4

3 / 30

41,0

6 / 6

ковому ході

КБ-401 на рей-

8/6-13

5/25

43,6

6 / 6

ковому ході

КБМ-401П

№27

на рейко-

10 / 6

2,3 / 35

58,4

6 / 6

вому ході

КБ-503

на рей-

10/6

5,7/40

6/6

ковому ході

Liebherr 42 KR.1

на гусеничному

4 / 3,3

1,2 / 36

53,3

/ 5 х

ході

4,5

Munsters CRL

-/13,8

30-36 на гусени-

4,4 / 4

1,15 / 30

22,7

х 3,5

чному ході

Liebherr 30LC

стаціонарний на

2,5 / 2,7

1 / 30

/3,8 х

фундаменті

3,8

Potain MTD 178

-/6,0

стаціонарний на

8 / 3

1,5 / 60

4,5

фундаменті

Comansa

21LC170 стаці-

18 / 3,5

2,2 / 60

64,9

121,9

-/6,0

онарний

на

4,5

фундаменті

Potain MD 235

-/6,0

стаціонарний

12 / 3,0

2,05 / 60

4,5

на фундаменті

Додаток 8 Таблиця 8.1

Технічні характеристики підмостів для мурування

		Параметри

Марка	Розміри робо-	Висота	Наван-	Маса,
Марка	чої площадки,	площад-	таження,	Маса,
	чої площадки,	площад-	таження,	кг
	м	ки, м	кг/м2	кг
	м	ки, м	кг/м2
1	2	3	4	5

	1,5 (2,0) х 5,5	0,9 (1,8)	800	340

	1,5(2,0) х 4,5	0,9 (1,8)	800	300

Підмості для мурування	1,5(2,0) х 3,5	0,9 (1,8)	800	275

	1,5(2,0) х 2,5	0,9 (1,8)	800	250

	1,5(2,0) х 1,5	0,9 (1,8)	800	220
