МИНОБРНАУКИ РОССИИ

Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В.И. Ульянова (Ленина)

Кафедра ЭТПТ

отчет

по лабораторной работе №7

по дисциплине «Электротехническое проектирование»

Студент гр. 6408		Нуртазин И.
Преподаватель		Козулина Т.П.

Санкт-Петербург

2020

Цель работы: освоение методов оформления чертежа, создания сечений, видов, разрезов по трехмерной модели и помещения их на одном чертеже.

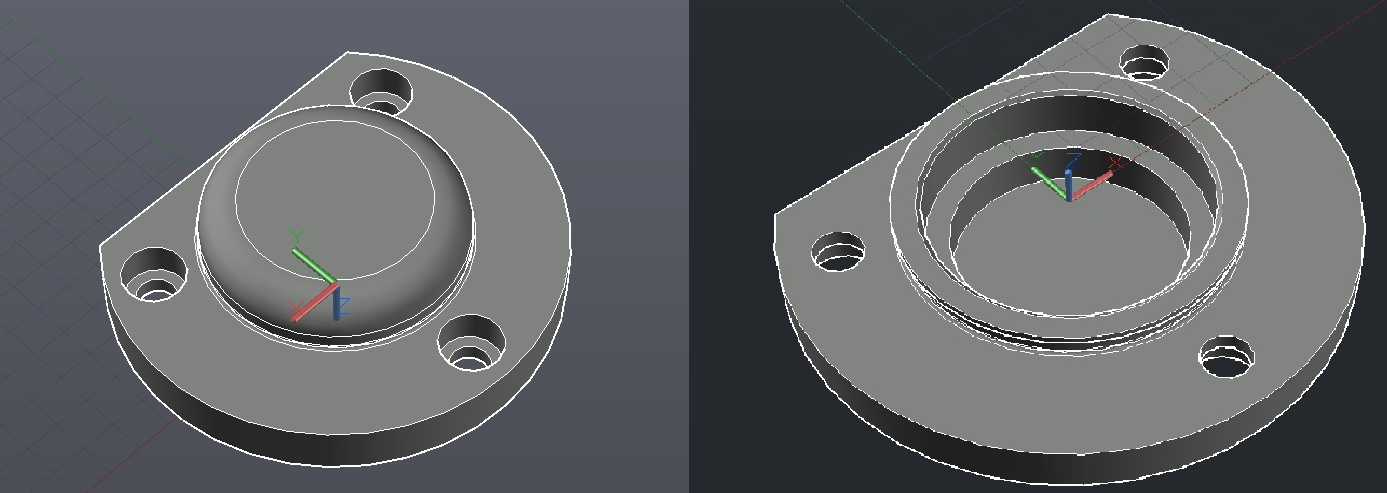

Моделью, чертеж которой мы будем строить, является модель из л/р №5:

Рис.1

Ход работы:

Command: solview

Enter an option [Ucs/Ortho/Auxiliary/Section]: u

Enter an option [Named/World/?/Current] <Current>: w

Enter view scale <1>:

Specify view center:

Specify view center <specify viewport>:

Specify first corner of viewport:

Specify opposite corner of viewport:

Enter view name: front1

Enter an option [Ucs/Ortho/Auxiliary/Section]: o

Specify side of viewport to project:

Specify view center:

Specify view center <specify viewport>:

Specify first corner of viewport:

Specify opposite corner of viewport:

Enter view name: top1

Enter an option [Ucs/Ortho/Auxiliary/Section]: o

Specify side of viewport to project:

Specify view center:

Specify view center <specify viewport>:

Specify view center <specify viewport>:

Specify first corner of viewport:

Specify opposite corner of viewport:

Enter view name: side1

Enter an option [Ucs/Ortho/Auxiliary/Section]: s

Specify first point of cutting plane:

Specify second point of cutting plane:

Specify side to view from:

Enter view scale <0.6254>:

Specify view center:

Specify view center <specify viewport>:

Specify first corner of viewport:

Specify opposite corner of viewport:

Enter view name: razrez2

Enter an option [Ucs/Ortho/Auxiliary/Section]:

** STRETCH **

Specify stretch point or [Base point/Copy/Undo/eXit]:

Command:

** STRETCH **

Specify stretch point or [Base point/Copy/Undo/eXit]:

Command: SOLDRAW

Select viewports to draw..

Select objects: 4 found

Select objects:

One solid selected.

Command: LINETYPE

Command: layer

Command: _-vports

Specify corner of viewport or

[ON/OFF/Fit/Shadeplot/Lock/Object/Polygonal/Restore/2/3/4] <Fit>:

Specify opposite corner: Regenerating model.

Command: Specify opposite corner: _.MSPACE

Invalid window specification.

Specify opposite corner: Specify opposite corner: *Cancel*

Command: _.MSPACE

Command: _vscurrent

Enter an option [2dwireframe/3dwireframe/3dHidden/Realistic/Conceptual/Other]

<3dwireframe>: _H

Command: _-view Enter an option

[?/Delete/Orthographic/Restore/Save/sEttings/Window]: _swiso

Command: SOLPROF

Select objects: Specify opposite corner: 1 found

Select objects:

Display hidden profile lines on separate layer? [Yes/No] <Y>: y

Project profile lines onto a plane? [Yes/No] <Y>: y

Delete tangential edges? [Yes/No] <Y>: y

Результат моделирования:

Рис.2

Вывод: в данной лабораторной работе были отработаны методы оформления чертежа по уже созданным 3-д моделям, работали со слоями, выставляли размеры. Есть возможность изменять линии, их цвет, штриховку.
