.docxМИНОБРНАУКИ РОССИИ
Санкт-Петербургский государственный
электротехнический университет
«ЛЭТИ» им. В.И. Ульянова (Ленина)
Кафедра САУ
отчет
по лабораторной работе №1
по дисциплине «Силовая электроника»
Тема: исследование однофазного мостового неуправляемого выпрямителя
Студенты гр. 6408 |
|
Нуртазин И.
Боголюбов Д.С. |
Преподаватель |
|
Кузнецов М.А. |
Санкт-Петербург
2019
Цель работы: Исследование однофазного мостового неуправляемого выпрямителя при работе на различную активно-индуктивную нагрузку. Схема ОМНУВ (электрическая) и его временные диаграммы представлены на рисунке 1.
Рис.1 Однофазный мостовой выпрямитель и его временные диаграммы.
На рисунке 2 представлена виртуальная модель ОМНУВ.
Рис.2
Таблица 1.2
, Ом |
10 |
30 |
50 |
90 |
120 |
, Гн |
0,35032 |
1,0509 |
1,7516 |
3,1529 |
4,2038 |
, К=22,
Таблица 1.3
Р е ж и м ы |
Данные |
Измерения |
Вычисления |
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
В |
Гц |
Гн |
Ом |
А |
В |
А |
град |
В |
А |
ВА |
Вт |
Вт |
|||
1 |
310 |
50 |
0,35 |
10 |
11,08 |
110,8 |
23,17 |
-57,16 |
400 |
15 |
3591,35 |
1947,57 |
1227,66 |
||
2 |
310 |
50 |
1,05 |
30 |
6,602 |
198,1 |
14,24 |
-44,31 |
460 |
7 |
2207,2 |
1579.4 |
1307,85 |
||
3 |
310 |
50 |
1,75 |
50 |
4,724 |
236,3 |
10,31 |
-37,93 |
500 |
5 |
1598,05 |
1260.48 |
1116,28 |
||
4 |
310 |
50 |
3,15 |
90 |
3,019 |
272,1 |
6,67 |
-31,1 |
520 |
3,2 |
1033,85 |
885.25 |
821,47 |
||
5 |
310 |
50 |
4,2 |
120 |
2,378 |
285,8 |
5,284 |
-28,1 |
520 |
2,5 |
819,2 |
722.64 |
679,16 |
(ВА), (ВА), (Вт).
S1(1)=(310*23,14)/2 = 3591,35 ВА
Р1(1)=3591,35 * cos(-57.16) =1947.57 Вт,
Рн=110,8*11,08 =1227,66 Вт
По результатам табл.1.3 строится внешняя характеристика выпрямителя Uн f (Iн) и энергетические характеристики выпрямителя I1(1)мах f (Iн) ; IVDmax f (Iн) ; S1(1) f (Рн); Р1(1)= f (Рн)
Rн = 10 Ом, Lн = 0.35 Гн
Рис.3.1 Напряжение и ток диода

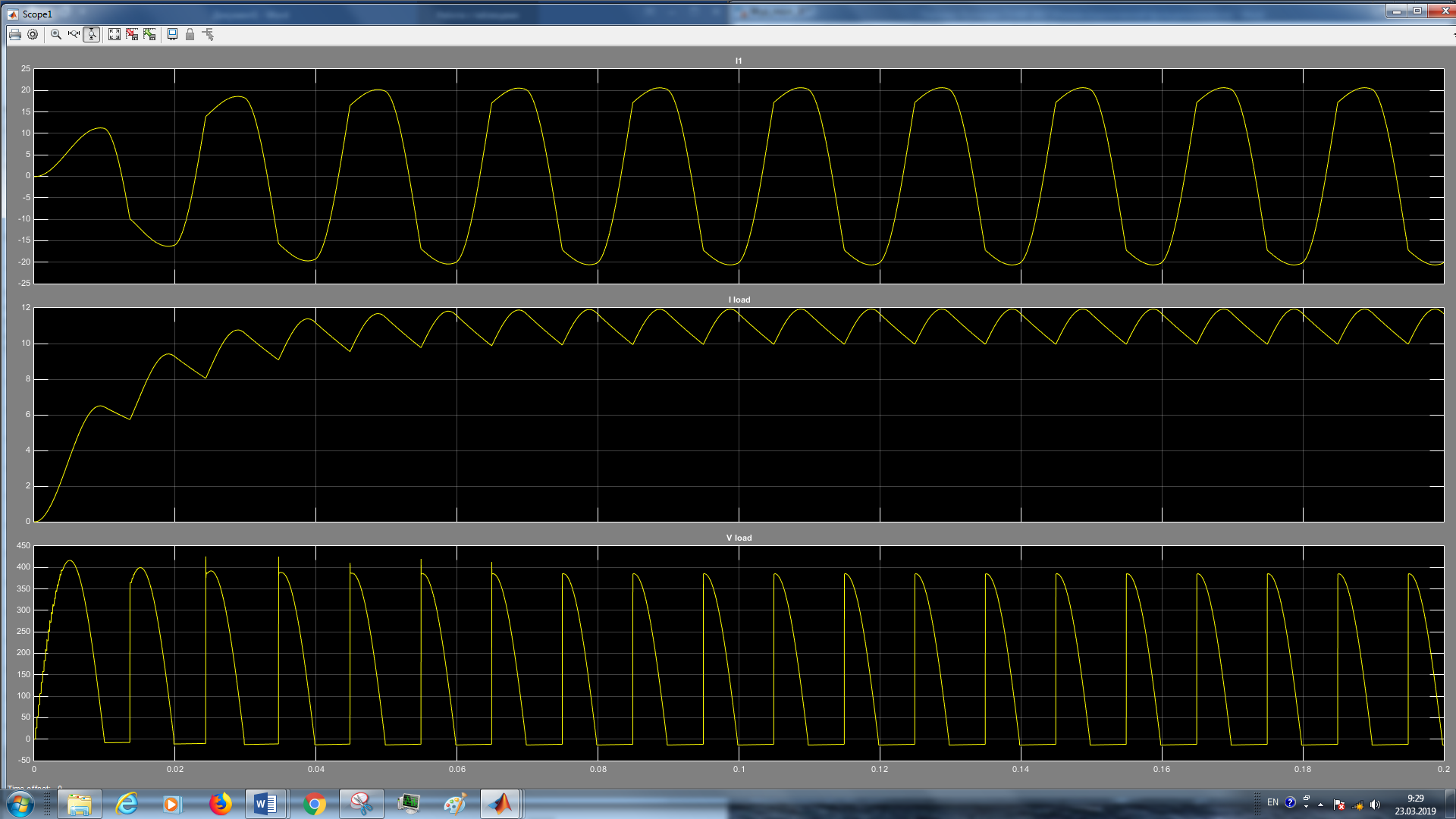

Рис.3.2 Мгновенные значения тока и напряжений
Rн =30 Ом, Lн =1.05 Гн
Рис.3.3 Напряжение и ток диода
Рис.3.4 Мгновенные значения тока и напряжений
Rн = 50 Ом, Lн = 1.75 Гн
Рис.3.5 Напряжение и ток диода
Рис.3.6 Мгновенные значения тока и напряжений
Rн = 90 Ом, Lн = 3.15 Гн
Рис.3.7 Напряжение и ток диода
Рис.3.8 Мгновенные значения тока и напряжений
5) Rн = 120 Ом, Lн = 4.2 Гн
Рис.3.9 Напряжение и ток диода
Рис.3.10 Мгновенные значения тока и напряжений
Внешняя характеристика (Uн f (Iн)
Рис. 4.1
Энергетические характеристики:
I1(1)мах f (Iн), IVDmax f (Iн)
Рис. 4.2
S1(1) f (Рн), Р1(1)= f (Рн)
Рис. 4.3
При увеличении значений на нагрузке, ток 1-ой гармоники потребляемого от ИП и ток диода увеличиваются, а активная и полная мощность уменьшаются.
Формула для определения среднего значения выпрямленного напряжения (по теоретическим временным диаграммам):
Теоретические действующие значения тока диода, вторичной и первичной обмоток трансформатора для активной и активно-индуктивной нагрузке (Xн→∞):
При активной нагрузке
, где
При активно-индуктивной нагрузке
Сравнение теоретических и практических значений тока
-
11,08
15
11.8/ =10,6
6,602
7
4,95
4,724
5
3,34
3,019
3,2
2,13
2,378
2,5
1,68
- Как теоретически, так и практически внешняя характеристика имеет линейный вид с отрицательным углом наклона
- Зависимость между и линейная и в теории, и на практике
- Было доказано, что зависимость между током диода и током нагрузки линейная. Это также видно на графике.
Выводы:
В процессе выполнения работы был исследован однофазный мостовой неуправляемый выпрямитель на различную активно-индуктивную нагрузку. Была построена его внешняя характеристика (линейная зависимость), из которой видно уменьшение среднего выпрямленного напряжения при увеличении средневыпрямленного тока, что обуславливается потерями напряжения на внутреннем сопротивлении трансформатора и диодов, а также графики энергетических характеристик (линейная зависимость), в которых уменьшаются полная и активная мощность при уменьшении сдвига по фазе первой гармоники. По осциллограммам видно, что при изменении параметров нагрузки, не меняется вид реакции, а меняется лишь только ее амплитуда.
