Отчет по лабораторной работе №6 КОМПЬЮТЕРНЫЙ АНАЛИЗ ЧАСТОТНЫХ ХАРАКТЕРИСТИК ПОСЛЕДОВАТЕЛЬНОГО КОЛЕБАТЕЛЬНОГО КОНТУРА С ИСПОЛЬЗОВАНИЕМ ПРОГРАММЫ FASTMEAN

Выполнили студенты ИКТ-04 (Бригада №2):

Инкин Георгий

Максимова Дарья

Святослав Горбунов

Моисеев Данила

Любимова Ксения

Егоров Никита

Преподаватель: Кубалова А.Н.

Цель работы:

Проанализировать частотные характеристики последовательного колебательного контура, используя программу «Fastmean».

1.1. Предварительный расчет

1.2. Таблица с расчетами:

Предварительный расчет	R, Ом		Q
	R	4003.977	1.9966	2005.397	4281.474	3744.4655	0,999999999	2,00060595	2,00060596
Результаты расчета на ПК	R	4004,317	2,0006	2002,159	4275,229	3729,088	0,999977708	1,99723374	2,00389455
	0,55R	3997,906	3,6375	1100,917	4075,229	3922,936	0,999999897	3,6372381	3,6376919
	0,1R	3997,787	20,006	194,279	4000,162	3995,089	0,999999143	20,0053886	20,0066962

1.3. Расчетные формулы:

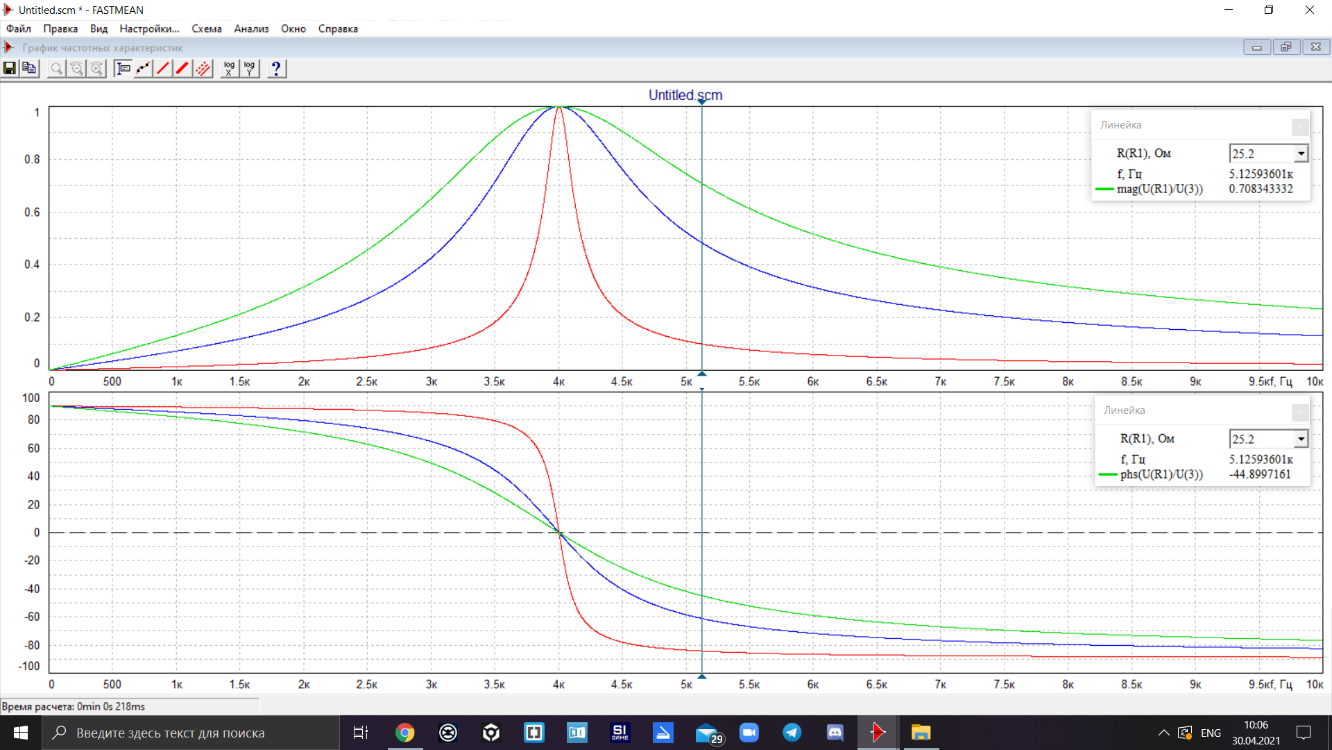

1.4. Графики рассчитанных на ПК частотных характеристик:

Резонансная частота и значения передаточных функций на ней при 0,1R

Р езонансная частота и значения передаточных функций на ней при 0,55R

Резонансная частота и значения передаточных функций на ней при R

Ширина полосы пропускания при 0,1R

Ширина полосы пропускания при 0,55R

Ширина полосы пропускания при R

Частота, на которой значение передаточной функции емкости максимально при 0,1R

Частота, на которой значение передаточной функции емкости максимально при 0,55R

Частота, на которой значение передаточной функции емкости максимально при R

Частота, на которой значение передаточной функции индуктивности максимально при 0,1R

Частота, на которой значение передаточной функции индуктивности максимально при 0,55R

Частота, на которой значение передаточной функции индуктивности максимально при R

1.5. Вывод:

Схема является низкодобротным фильтром, с уменьшением сопротивления: добротность растет; ширина полосы пропускания уменьшается; частота, на которой достигается максимум передаточной функции емкости, увеличивается; частота, на которой достигается максимум передаточной функции индуктивности, уменьшается; значения передаточных функций емкости и индуктивности на резонансной частоте увеличиваются.
