Отчет по лабораторной работе

«Изучение электропроводности биологических объектов с использованием специализированного аппаратно-программного комплекса с удаленным доступом»

	Преподаватель						И. Г. Торгашина
					подпись, дата		инициалы, фамилия
	Студент
		номер группы, зачетной книжки			подпись, дата		инициалы, фамилия

Красноярск 2020

Цель работы: Изучение электропроводящих свойств биологических тканей разной степени поврежденности с помощью аппаратно-программного комплекса с удаленным доступом.

Задачи:

• изучить основные принципы построения автоматизированного лабораторного практикума с удаленным доступом;

• изучить закономерности изменения электропроводности модельной биологической ткани в зависимости от частоты переменного тока;

• проанализировать связь формы кривой дисперсии электропроводности биологической ткани со степенью ее повреждения.

Краткие теоретические сведения

Биологическим объектам присущи пассивные электрические свойства: сопротивление и емкость. Биологические ткани и клетки обладают свойствами как проводников, так и диэлектриков. Проводимость этих объектов обусловливается наличием свободных ионов. Диэлектрические свойства биологических объектов и величина диэлектрической проницаемости определяются структурными компонентами и явлениями поляризации. Общей особенностью биообъектов является несоответствие между большим содержанием электролитов в клетках живых организмов и низкими величинами их электропроводности.

Экспериментально определяя сопротивление живых клеток и тканей, следует учитывать их чувствительность к действию электрического тока. При этом используют малые напряжения, чтобы не нарушать целостности образца.

Электропроводность клеток и тканей для постоянного тока

Электропроводность – это величина, обратная сопротивлению проводника:

где – удельное сопротивление, – длина проводника, – сечение проводника.

Сопротивление является коэффициентом пропорциональности между разностью потенциалов и силой тока :

При пропускании постоянного тока через живые ткани было установлено, что сила тока не остается постоянной во времени, хотя прикладываемое напряжение не изменяется. Сразу после подключения источника напряжения сила тока начинает непрерывно падать и устанавливается на уровне много ниже исходного (рис. 5.10).

Рис. 5.10. Изменение силы тока во времени при наложении на ткань постоянной разности потенциалов: а) отсутствие поляризации, б) наличие поляризации.

Это происходит из-за возникновения в образце электродвижущей силы противоположного направления – ЭДС поляризации . При отключении образца от источника напряжения в цепи некоторое время будет наблюдаться ток обратного направления, вызванный этой ЭДС.

Таким образом, закон Ома для такого случая записывают как:

Остановимся на объяснении явления поляризации биологической ткани чуть подробнее.

Т.к. любой биологический объект имеет сложную организацию, влияние электрического поля и реакция на него будут различными на разных структурных уровнях.

Рассмотрим процессы, происходящие в биологических тканях при приложении внешнего электрического поля.

1. Как известно, электрическое поле вызывает упорядоченное движение свободных зарядов, в нашем случае – ионов. Следовательно, возникает электрический ток, что приводит, согласно закону Джоуля-Ленца, к выделению тепла. Этот процесс дает вклад в активную составляющую импеданса.

2. Также электрическое поле действует на связанные электрические заряды, не имеющие возможности свободного перемещения и на заряды, перемещение которых возможно лишь в малой ограниченной области. Однако воздействие на эти обе группы зарядов приводит к значительному эффекту – перераспределению в пространстве электрических зарядов или, другими словами, поляризации биологической ткани.

Поляризация по своей природе делится на несколько видов:

1. Электронная поляризация — это смещение электронов на своих орбитах относительно положительно заряженных ядер, что приводит к возникновению индуцированных, наведенных диполей. Время возникновения электронной поляризации после мгновенного наложения поля, называемое временем релаксации, равняется 10^-16-10^-14 с. Возникающий диполь имеет небольшую величину.

2. Ионная поляризация – это смещение иона относительно кристаллической решетки, что также приводит к возникновению дипольного момента. Характерное время релаксации - 10^-14 - 10^-12 с.

3. Дипольная (ориентационная) поляризация появляется вследствие ориентации полярных молекул в составе вещества в соответствии с направлением электрического поля. Имеет большое значение для таких полярных молекул как вода, спирты, белковые макромолекулы с диссоциированными группами и т. п. Время релаксации для данного типа поляризации совпадает со временем поворота молекул, а потому зависит от вязкости среды, температуры и радиуса молекул.

В зависимости от указанных факторов это время изменяется в пределах 10^-13 - 10^-7 с.

4. Макроструктурная поляризация возникает вследствие неоднородности электрических свойств вещества. При наличии слоев с различной электропроводностью после наложения электрического поля заряды двигаются до границы проводящего слоя и там накапливаются. В результате этого процесса проводящая часть ткани приобретает дипольный момент и ведет себя подобно гигантской поляризационной молекуле. Время релаксации этого типа - 10^-8-10^-3 с.

5. Поверхностная поляризация происходит на поверхностях, имеющих двойной электрический слой. При наложении поля происходит перераспределение ионов диффузионной части двойного электрического слоя: частицы дисперсной фазы смещаются в одну сторону, а ионы диффузионного слоя – в другую, таким образом формируя наведенные диполи.

Время релаксации поверхностной поляризации от 10^-3 до 1 с.

6. Электролитическая поляризация возникает между электродами, опущенными в раствор электролита, при пропускании через них электрического тока. При наложении разности потенциалов на электроды происходит перераспределение потенциалопределяющих ионов в диффузионной части двойного электрического слоя: в области катода концентрация ионов (катионов) увеличится, а в области анода – уменьшится. В процессе дальнейшего изменения концентрации ионов в приэлектродных слоях могут начаться электрохимические реакции на электродах: ионы будут переходить из раствора на один электрод, а с другого электрода уходить в раствор. Таким образом, и в случае электролитической поляризации появление ЭДС поляризации обусловлено смещением зарядов, которое в данном случае проявляется как изменение концентрации ионов в приэлектродной зоне.

Время релаксации данного типа поляризации измеряется величинами порядка 10^-4-10² с.

Различают также несколько структурных уровней поляризации:

1. В макроскопических областях, ограниченных средами с низкой электропроводностью, под действием электрического поля происходит перемещение mионов межклеточной жидкости до границ области. Возникает большой дипольный момент, величина которого определяется размерами области и суммарным зарядом перемещенных ионов.

2. В пределах отдельной клетки происходит смещение ионов цитозоли до границ клеточной мембраны, имеющей низкую электропроводность. Дипольный момент отдельной клетки невелик (p=ql), но при значительной плотности клеток их суммарный дипольный момент сравним по величине с дипольным моментом ткани.

3. Для ядер клеток и других внутриклеточных структур, имеющих собственную мембрану, механизм поляризации аналогичен клеточному. Дипольный момент мал по сравнению с клеточным.

4. Ориентационная поляризация белков и других макромолекул. Величина поляризации зависит от состояния этих молекул (свободные или связанные).

5. Ориентационная поляризация воды и электролитов. Величина поляризации наименьшая из всех.

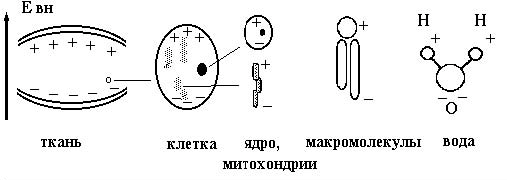

Рис. 5.11. Структурные уровни поляризации биологической ткани

Схематически разные структурные уровни поляризации представлены на рис. 5.11.

Помимо прямого исследования зависимости поляризации от частоты, существует интегральный способ оценки этой зависимости – определение изменения поляризации во времени в ответ на ступенчатое (мгновенное) включение внешнего электрического поля. Если в момент времени t=0 напряженность внешнего электрического поля возрастает от нуля до значения E_m, то зависимость от времени поляризации P(t) имеет одинаковый характер для всех механизмов:

P(t)=P_m · (1-exp (-t / τ)),

где P_m – наибольшее значение поляризации и τ – время релаксации.

Таблица 5.2. Значения времени релаксации для разных типов поляризации τ, с.

Уровень организации	Ткани, суспензии клеток	Клетки	Ядра и внутриклеточные органеллы	Протеины и макромолекулы	Вода и электролиты
Время релаксации, с	10-1 – 10-3	10-2 – 10-4	10-5 – 10-7	10-6 – 10-8	10-11

В постоянном электрическом поле проявляются все типы поляризации и величина диэлектрической проницаемости максимальна.

Электропроводность клеток и тканей для переменного тока

Как известно, переменный ток – это ток, который изменяется как по величине, так и по направлению. Далее мы будем рассматривать только такие токи, которые подчиняются гармоническому закону:

I(t) = I₀ cos ωt,

где I(t) – мгновенное значение силы тока в момент времени t, I₀ – амплитуда тока, ω – циклическая частота колебаний.

При прохождении через ткани переменного тока, изменяющегося по гармоническому закону, падение напряжения на биологической ткани также изменяется по закону

U = U₀ cos (ωt+φ),

где амплитуда напряжения U₀ и фазовый сдвиг φ между напряжением и током I определяются параметрами биологической ткани.

В общем случае амплитудные значения силы тока I₀ и напряжения U₀ в цепи переменного тока связаны как

И если переписать предыдущее уравнение в виде:

то получим, что амплитудное значение тока I₀ определяется амплитудой напряжения U₀ и так называемым полным сопротивлением цепи или импедансом Z:

Величина X = ωL – 1/ωC называется реактивным сопротивлением. Причем, как известно, реактивное сопротивление есть разность индуктивного X_L и емкостного X_C сопротивлений цепи:

X = X_L – X_C , где X_L = ωL, а X_C = 1/ωC.

Однако, принято считать, что индуктивность биологических тканей пренебрежимо мала (L→0), а значит

X = – X_C = – 1/ωC.

Сдвиг фаз φ между током I₀ и напряжением U₀ можно вычислить из выражения tg = X/R, тогда

Т.о. напряжение отстает по фазе от тока (т.к. φ < 0), а величина фазового сдвига φ определяется отношением реактивной и активной составляющих импеданса Z.

Значения угла сдвига фаз, полученные при частоте 1 кГц для различных биологических объектов приведены в табл. 5.3.

Таблица 5.3 – Угол сдвига фаз между током и напряжением для различных биологических объектов

Объект	φ, град.
Кожа человека, лягушки	-55
Нерв лягушки	-64
Мышцы кролика	-65

Итак, для биологического объекта импеданс носит составной (комплексный) характер Z = f (R, X).

Его активная составляющая R связана, в первую очередь, с проводимостью внутренних жидких сред, являющихся электролитами. Различные процессы в тканях, сопровождающиеся необратимыми потерями энергии, также дают вклад в величину активной составляющей импеданса. Реактивная компонента X определяется емкостными свойствами исследуемой ткани, в частности, емкостью биологических мембран. Кроме того, в емкостную составляющую импеданса дает вклад и область контакта стимулирующих электродов с биологическими тканями.

Как известно, емкость C является коэффициентом пропорциональности между зарядом и потенциалом и определяется как отношение изменения заряда проводника Δq к изменению его потенциала Δφ: C = Δq / Δφ.

Для плоского конденсатора она определяется по формуле:

где S – площадь пластин, d – расстояние между ними.

Измеряемая емкость биологического объекта определяется поляризационной емкостью C_P, которая возникает в момент прохождения тока. Поляризационная емкость будет определяться следующим уравнением:

где в числителе задается изменение во времени заряда Δq, а в знаменателе – изменение потенциала Δφ (I₀ и I_t – начальное и конечное значение силы тока, I – ток мгновенный, R – сопротивление объекта).

К поляризационной емкости биологического объекта добавляется значительная по величине статическая емкость мембран (1 мкФ/см²). Согласно последнему уравнению, величина поляризационной емкости зависит от времени действия поля, а значит на низких частотах может превышать величину статической емкости. На более высоких частотах (порядка 10 кГц) статическая емкость на несколько порядков выше поляризационной. А так как эти емкости соединены последовательно, то на высоких частотах общая величина емкости определяется меньшей по величине поляризационной емкостью.

Абсолютная величина (модуль) электрического импеданса определяется выражением:

При этом как абсолютная величина импеданса |Z|, так и фазовый сдвиг φ являются функциями частоты переменного тока.

Зависимость электрического импеданса от частоты носит название дисперсии импеданса.

Наличие активных и реактивных свойств импеданса можно моделировать, используя эквивалентные электрические схемы.

Для схемы с последовательным соединением активного R и реактивного X сопротивлений значение импеданса может быть найдено с помощью выражения:

Однако в области низких частот эта схема имеет существенное расхождение с экспериментальными данными: при ω→0, Z→∞, что явно носит нефизический характер.

При параллельном соединении активного R и реактивного X сопротивлений полное сопротивление участка цепи задается выражением:

Полученное математическое выражение Z(ω) удовлетворительно описывает частотную зависимость величины импеданса на низких частотах, но при ω→∞, Z→0, что не соответствует опытным данным.

Наилучшее согласие с экспериментом обеспечивает эквивалентная схема: на низких частотах величина импеданса определяется сопротивлением R₁, на высоких частотах – параллельным соединением сопротивлений R₁ и R₂. Можно показать, что в этом случае

Тогда видно, что в области низких частот, т.е. при ω→0, Z→ R₁, а в области высоких частот при ω→∞,

Как уже говорилось, и R, и C (а следовательно, и Z), обладают свойством дисперсии. Вид кривой дисперсии импеданса зависит от структурной целостности и от уровня обменных процессов.

Рассмотрим для начала емкостные свойства. Величина емкостного (реактивного) сопротивления конденсатора описывается формулой X_C = 1/ωC, а сама величина емкости для плоского конденсатора C = ε₀·ε·S/d.

Характеристикой реакции диэлектрической среды на электрическое поле является относительная диэлектрическая проницаемость ε – это величина, определяющая, во сколько раз напряженность электростатического поля в данной точке среды меньше напряженности электрического поля, которая возникла бы в вакууме при той же суперпозиции зарядов, создающих поле.

Вектором поляризации называется суммарный дипольный момент единицы объема среды ΔV:

В изотропной среде вектор поляризации параллелен вектору напряженности электрического поля и связан соотношением: , где s = 1+x.

Отсюда легко видеть, что диэлектрическая проницаемость s связана с поляризацией и напряженностью поля соотношением:

Таким образом, именно зависимость поляризации среды от частоты может объяснить особенности поведения дисперсионной кривой реальной биологической ткани.

При увеличении частоты переменного тока (электрического поля) промежуток времени действия электрического поля (≈1/2 периода) уменьшается. Если этот промежуток времени меньше времени релаксации τ какого-то типа поляризации, то данный тип поляризации дает малый вклад в общее значение поляризации или совсем не проявляется. Этим объясняется зависимость диэлектрической проницаемости биологической ткани и, соответственно, импеданса от частоты.

Для оценки жизнеспособности ткани служит т.н. коэффициент поляризации:

где – значение импеданса на низкой частоте (обычно около 10² Гц); – на высокой частоте (>10⁶ Гц).

Жизнеспособная ткань имеет >1, причем тем больше, чем выше уровень обменных процессов и чем лучше сохранена структурная целостность данной ткани. При отмирании ткани ее стремится к 1.

Итак, при прохождении переменного тока различной частоты через живую ткань отмечается явление дисперсии электропроводности, когда при повышении частоты тока сопротивление живой ткани уменьшается до некоторой предельной величины. Это явление обусловлено гетерогенностью клеточных структур и веществ цитоплазмы, а также структурированной организацией клетки. При действии внешнего электрического поля происходит ориентация всех заряженных частиц, молекул, ионов и диполей, а также структур с индуцированным зарядом против поля. Ионы при перемещении по полю накапливаются на внутренних и клеточной мембранах. Все эти факторы создают реактивное (в нашем случае емкостное) сопротивление X внешнему электрическому току.

При изменении частоты тока происходит перезарядка мембран, переориентация молекул (т.е. поляризация). Поскольку у молекул и структур различные размеры и величины зарядов, то они имеют различное время релаксации τ. Поэтому с увеличением частоты тока часть из них (в первую очередь крупные частицы) не успевает переориентироваться и не участвует в создании внутренней ЭДС, вследствие чего ее величина уменьшается. В первом приближении эта теория удовлетворительно объясняет явление дисперсии электропроводности живой ткани, однако она не вскрывает причин изменения ее электропроводности при различных физиологических состояниях.

Задания для выполнения лабораторной работы

• зарегистрировать кривые дисперсии импеданса для образцов растительной ткани с разной степенью поврежденности;

• вычислить характеристики емкости (С), угла сдвига фаз между током и напряжением (φ), крутизну дисперсии K для исследованных образцов;

• промоделировать экспериментальные кривые дисперсии с помощью эквивалентной электрической схемы.

Описание лабораторного оборудования

Функциональные возможности специализированного аппаратно-программного комплекса позволяют исследовать зависимость электропроводности (активной и реактивной составляющей сопротивления) от частоты для образцов биологических тканей, имеющих различную степень повреждения в режиме многопользовательского удаленного доступа по сетям Интернет/Интранет. Подключение к АПК УД осуществляется в режиме многопользовательского удаленного доступа по сетям Интернет/Интранет.

В состав АПК УД «Электропроводность биологических объектов» входят следующие основные компоненты:

• автоматизированный лабораторный макет, выполненный в виде крейта и обеспечивающий в процессе выполнения лабораторных исследований измерения частотной зависимости полного (импеданса) Z(f), активного R(f) и реактивного X(f) сопротивлений биологических объектов;

• комплекс специализированного программного обеспечения, включающего в свой состав: клиентское измерительное ПО, разработанное средствами LabView 8.2 и обеспечивающее удаленное управление автоматизированным лабораторным макетом, ПО, обеспечивающее функционирование приложений LabView – LabView RunTime Engine 8.2 и т. д.;

• ПЭВМ-измеритель.

Выполнение лабораторных исследований электропроводимости биологических объектов осуществляется посредством взаимодействия студента с АПК УД, управляемого через виртуальный лабораторный стенд (ВЛС), запуск которого осуществляется в автоматическом режиме после активации соответствующего ярлыка на рабочем столе компьютера.

После активации ярлыка на рабочем столе компьютера пользователя открывается титульный экран программы исследований.

Далее необходимо занести в окно ввода выделенный адрес сервера АПК УД и активировать клавишу «Подключить», тем самым провести подключение АПК УД к серверу. Нажать клавишу «Начать» и провести запуск виртуального лабораторного стенда.

В результате выполненных вышеперечисленных действий на экране монитора появится лицевая панель ВЛС.

ВЛС включает в свой состав комплекс следующих функциональных панелей:

• «Образец»;

• «Управление»;

• «Сигнал»;

• «Результаты измерений».

В свою очередь, функциональные панели содержат следующие элементы управления:

• панель «Образец» – чек-боксы выбора исследуемого образца;

• панель «Управление» – командные клавиши («Измерить», «Записать», «Сохранить», «Очистить», «Выход»);

• панель «Сигнал» – частота, Гц;

• панель «Результаты измерений» – чек-боксы («Кювета №1», «Кювета №2», «Кювета №3», «Кювета №4» ;), переключатели (radiobutton) выбора визуализации частотной зависимости |Z|, R, XS; цифровой и графический индикаторы результатов измерений.

При помощи функциональной панели «Образец» задаются начальные условия измерений: объект исследования – кювета с образцом.

При помощи функциональной панели «Генератор» задаются настройки измерений: варьируемый параметр – частота сигнала.

Панель «Результаты измерения» представлена цифровым и графическим индикаторами результатов измерения.

На цифровой индикатор выводятся численные значения измеренных величин (рис. 5.15), графический индикатор носит вспомогательную функцию и служит для иллюстрации поведения зависимостей во время проведения экспериментальных исследований. При этом вывод графиков измеренных зависимостей осуществляется с автоматическим масштабированием их значений по осям абсцисс и ординат.

Графический индикатор ВЛС «Электропроводимость биологических объектов» позволяет осуществить при помощи панели «Результаты измерений»:

• выбор образцов для отображения полученных результатов измерений;

• выбор необходимых частотных зависимостей;

• либо скрытие, либо отображение только необходимых экспериментальных зависимостей.

Нажатие клавиши «Измерить» на панели управления непосредственно запускает процесс регистрации в соответствии с заданными параметрами (выбранным образцом, установленной частотой тока).

Клавиша «Сохранить» позволяет сохранить результаты измерений для последующего формирования отчета в виде копии графического индикатора результатов измерений в формате «xls» или «xlsx» (для версии Microsoft Office Word 2007).

При возникновении необходимости кнопкой «Очистить» осуществляется очистка цифрового индикатора результатов измерений.

При нажатии клавиши «Выйти» закрывается лицевая панель ВЛС и открывается титульный экран.

Клавиши «Сохранить» и «Выйти» доступны на всех этапах выполнения лабораторной работы.
