Тесты ЭБЭ

Контрольная точка №1

1) Каждый из транзисторов двухтактного бестрансформаторного усилителя мощности работает в режиме класса

Ответ: B

2) В каком режиме транзистор используется для усиления сигнала с малыми искажениями?

Ответ: активном, рабочем

3) Транзисторный усилитель с общим коллектором имеет:

Ответ: очень высокое входное сопротивление, очень низкое выходное сопротивление

4) Введение последовательной отрицательной обратной связи по напряжению ___ коэффициент усиления каскада

Ответ: уменьшает

5) Какова роль дополнительного транзистора в токовом зеркале Уилсона?

Ответ: Обеспечивает высокую степень постоянства выходного тока, Стабилизирует потенциал коллектора токозадающего транзистора

6) Схема усилителя с общим коллектором обеспечивает максимальное усиление по

Ответ: току

7) Класс усилителя, при котором ток в выходной цепи протекает в течение всего периода входного сигнала, называется

Ответ: Усилитель класса А

8) Усилительный каскад на биполярном транзисторе, включенном по схеме с общим эмиттером, изменяет фазу входного напряжения на

Ответ: 180 градусов

9) Отношение периода повторения импульсов к длительности импульса называется

Ответ: скважностью

10) В структурной схеме операционного усилителя в качестве входного устройства используется:

Ответ: дифференциальный усилитель

11) При каком режиме работы биполярного транзистора эмиттерный переход смещен в прямом, а коллекторный – в обратном направлении?

Ответ: активном

12) Схема усилителя с общей базой обеспечивает максимальное усиление по

Ответ: напряжению

13) Эффект ___ состоит в умножении емкости, присутствующей между входным и выходным выводами транзистора на коэффициент усиления по напряжению каскада на низких частотах.

Ответ: Миллера

14) Усилительный каскад на биполярном транзисторе, включенном по схеме с общей базой, изменяет фазу входного напряжения на

Ответ: не изменяет фазу

15) Класс усилителей, при котором усилитель находится только в двух состояниях — или полностью закрытом, или полностью открытом, называется

Ответ: Усилителем класса D

16) Усилительный каскад на биполярном транзисторе, включенном по схеме с общим коллектором, изменяет фазу входного напряжения на

Ответ: не изменяет фазу

17) В чем причина дисбаланса дифференциального усилителя?

Ответ: Все указанные выше ответы верны

18) Для уменьшения действия эффекта Миллера используются ___ схемы

Ответ: каскодные

19) В каком режиме работы биполярного транзистора эмиттерный и коллекторный переходы смещены в прямом направления?

Ответ: насыщения

20) Входное сопротивление для дифференциального сигнала дифференциального усилителя может быть увеличено при помощи:

Ответ: Все указанные выше ответы верны

21) Период Т переменного тока с угловой частотой 628 рад/с равен (число Пи принять равным 3.14, ответ давать в миллисекундах)

Ответ: 10

22) Если R_L в данной цепи составляет 120 кОм, каково выходное напряжение нагрузки?

Ответ: 15,79

23) Включение разделительного конденсатора в цепь межкаскадной связи приводит к спаду амплитудно-частотной характеристики в области ___ частот (напишите пропущенное слово)

Ответ: нижних

24) Класс усилителя, при котором ток в выходной цепи протекает в течение половины периода входного сигнала, называется

Ответ: Усилителем класса B

25) Схема усилителя с общим эмиттером обеспечивает максимальное усиление по

Ответ: напряжению, току, мощности

26) Чем определяется входное сопротивление усилителя на биполярном транзисторе, включенного по схеме с общим эмиттером?

Ответ: Всеми перечисленными показателями

27) В схеме используется транзистор PNP-типа, если l_Q = 1 мА и коэффициент β равен 50, значение Vc (напряжение коллектора) будет равно (округлите до двух знаков после запятой):

Ответ: -4,39

28) Транзисторный усилитель с общей базой имеет

Ответ: очень низкое входное сопротивление, очень высокое выходное сопротивление

29) Преимуществом усилителей класса А является:

Ответ: малые нелинейные искажения

30) Основным недостатком усилителя класса А является низкий ___

Ответ: КПД

31) Скважностью называют:

Ответ: Отношение периода импульса к длительности импульса

Контрольная точка №2

1) Увеличение глубины отрицательной обратной связи в операционном усилителе приводит к ___ полосы усиливаемых частот.

Ответ: увеличению

2) Скважностью называют:

Ответ: Отношение периода импульса к длительности импульса

3) Какая схема проявляет интегрирующие свойства?

Ответ: Фильтр нижних частот

4) В схеме используется транзистор PNP-типа, если l_Q = 1 мА и коэффициент β равен 50, значение Vc (напряжение коллектора) будет равно (округлите до двух знаков после запятой):

Ответ: -4,39

5) В чем преимущества схемы неинвертирующего подключения ОУ к источнику сигнала по сравнению с инвертирующим подключением

Ответ: Высокое входное сопротивление, Низкий уровень входного тока

6) Автогенераторы, создающие колебания, по форме близкие к прямоугольным, относятся к классу ___ генераторов.

Ответ: релаксационных

7) Какова функция выходного каскада операционного усилителя?

Ответ: ответы B и C верны

8) Период Т переменного тока с угловой частотой 628 рад/с равен (число Пи принять равным 3.14, ответ давать в миллисекундах)

Ответ: 10

9) Релаксационный генератор с одним устойчивым состоянием называют ___

Ответ: одновибратором

10) В автогенераторе для возбуждения колебаний применяется ___ обратная связь.

Ответ: положительная

11) При подключении источника тока при каком соединении (последовательном или параллельном) двух одинаковых резисторов будет выделяться большее количество тепла и во сколько раз …

Ответ: При последовательном соединении в 4 раза

12) Как изменение сопротивления резистора R2 влияет на выходной сигнал генератора?

Ответ: Ответы B, C и D верны

13) Как изменение сопротивлений R1 и R2 влияет на значение выходного напряжения?

Ответ: Изменение сопротивлений R1 и R2 не будет влиять на Uout

14) Включение разделительного конденсатора в цепь межкаскадной связи приводит к спаду амплитудно-частотной характеристики в области ___ частот (напишите пропущенное слово)

Ответ: нижних

15) В структурной схеме операционного усилителя в качестве входного устройства используется ___ усилитель

Ответ: дифференциальный

16) Автогенератор c LC колебательной системой в нагрузке формирует ___ колебания.

Ответ: гармонические

17) Входное сопротивление для дифференциального сигнала дифференциального усилителя может быть увеличено при помощи:

Ответ: Все указанные выше ответы верны

18) Взаимное влияние источников сигналов на входе сумматора практически отсутствует из-за того, что инвертирующий вход операционного усилителя ОУ имеет ___ потенциал.

Ответ: нулевой

19) Введение последовательной отрицательной обратной связи по напряжению ___ коэффициент усиления каскада

Ответ: уменьшает

20) Как изменение сопротивления R влияет на выходной сигнал генератора?

Ответ: Нет правильного ответа

21) Класс усилителя, при котором ток в выходной цепи протекает в течение половины периода входного сигнала, называется

Ответ: Усилителем класса B

22) Какие свойства демонстрирует активный дифференциатор с точки зрения частоты?

Ответ: Фильтр верхних частот

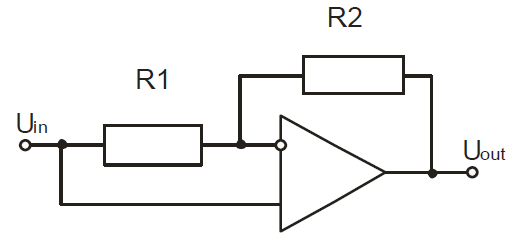

23) Какова величина коэффициента усиления этой схемы (ответ в разах) в случае идеального ОУ?

Ответ: 0

24) Включением моста Вина в цепь отрицательной обратной связи операционного усилителя реализуется ___ (2 слова!)

Ответ: полосовой фильтр

25) Эффект ___ состоит в умножении емкости, присутствующей между входным и выходным выводами транзистора на коэффициент усиления по напряжению каскада на низких частотах.

Ответ: Миллера

26) Чем определяется частота синусоидального сигнала, формируемого генератором гармонического сигнала

Ответ: Номиналами реактивных элементов в цепи положительной обратной связи

27) Если на вход этой схемы мы подадим напряжение 1 Вольт, какое напряжение (в Вольтах) мы получим на выходе, когда R1 равен 1 кОм, R2 равен 10 кОм? Ответ дайте в цифровом виде (только число).

Ответ: 1

28) Чем определяется входное сопротивление усилителя на биполярном транзисторе, включенного по схеме с общим эмиттером?

Ответ: Всеми перечисленными показателями

29) Какие свойства демонстрирует активный интегратор с точки зрения частоты?

Ответ: Фильтр нижних частот

30) Укажите, каким образом следует повысить линейность формируемого пилообразного напряжения

Ответ: Обеспечением постоянства тока заряда конденсатора
