Лабораторная работа №6
ИССЛЕДОВАНИЕ СИНХРОННОГО РЕАКТИВНОГО ДВИГАТЕЛЯ
Исполнитель:
|
|
||||
студент группы |
5А8Д |
|
Нагорнов А.В. |
|
|
|
|
|
|
|
|
Руководитель:
|
|
||||
Доцент ОЭЭ |
|
Гирник А. С. |
|
|
|
|
|
|
|
|
|
Томск 2020
Цель работы: изучить конструкцию трехфазного синхронного реактивного двигателя; провести опыты холостого хода и непосредственной нагрузки двигателя; приобрести практические навыки по исследованию синхронного двигателя.
Программа работы
6.2.1. Ознакомиться с лабораторной установкой.
6.2.2. Провести опыт холостого хода.
6.2.3. Получить рабочие характеристики двигателя.
6.2.4. Провести анализ полученных характеристик и сделать основные выводы.
Рисунок 1 – Электрическая схема лабораторной установки для исследования синхронного реактивного двигателя
Исследование характеристик холостого хода двигателя
Согласно проведенным опытам работы двигателя на холостом ходу составлена таблица, приведенная ниже.
Таблица 1 – Характеристики холостого хода
№ опыта |
U10 |
I0 |
3P0ф |
cos |
|
Pст+Pмех |
Примечание |
В |
А |
Вт |
о.е. |
Вт |
Вт |
||
1 |
140 |
1.4 |
170 |
0.8 |
11.76 |
521.76 |
PH= U1НФ=127, В f1H=50, ГЦ m1=3 r1=2,0, ОМ 2p=4 |
2 |
120 |
0.7 |
150 |
0.7 |
2.94 |
452.94 |
|
3 |
100 |
0.3 |
50 |
0.5 |
0.54 |
150.54 |
|
4 |
80 |
0.15 |
10 |
0.8 |
0.135 |
30.135 |
Примеры расчета:
Определим коэффициент мощности по формуле:
о.е.
Также определим сумму потерь в стали и механических:
Вт
где P0 - потери холостого хода, приходящиеся на одну фазу двигателя, Вт;
r1- активное сопротивление одной фазы обмотки статора, Ом.
ИССЛЕДОВАНИЕ РАБОЧИХ ХАРАКТЕРИСТИК ДВИГАТЕЛЯ
Согласно проведенным опытам работы двигателя составлена таблица, приведенная ниже.
Таблица 2 – Рабочие характеристики синхронного двигателя
№ опыта |
Результаты опытов |
Результаты расчетов |
Примечание |
||||||
I1 |
3P1ф |
n |
M2 |
P2 |
cos1 |
|
|||
А |
Вт |
Об/мин |
Н м |
Вт |
о.е. |
о.е. |
|||
1 |
1 |
100 |
1400 |
2 |
293.06 |
1 |
0.9 |
U1Нф =100, В |
|
2 |
2 |
180 |
1400 |
3 |
439.60 |
0.9 |
0.8 |
||
3 |
3 |
260 |
1400 |
3.8 |
556.83 |
0.8 |
0.7 |
||
4 |
4 |
300 |
1400 |
4.1 |
600.79 |
0.7 |
0.6 |
||
Выход из синхронизма |
9.5 |
520 |
1300 |
4 |
544.26 |
0.5 |
0.4 |
||
Вход в синхронизм |
1.2 |
120 |
1420 |
2.3 |
341.84 |
1 |
0.9 |
Примеры расчета:
Расчетные значения полезной мощности, КПД и 1 cos определяют по выражениям:
Вт
о.е.
о.е.
По результатам исследований и расчетов построим рабочие характеристики:
Рисунок 2 – График зависимости I0от U10
Рисунок 3 – График зависимости P0от U10.
Рисунок 4 – График зависимости cosφ0 от U10.
Рисунок 5 – График зависимости P1 и P2 от N (номер опыта)
Рисунок 6 – График зависимости n и P2 от N (номер опыта)
Рисунок 7 – График зависимости M2 и P2 от N (номер опыта)
Рисунок 8 – График зависимости cosφ1и P2 от N (номер опыта)

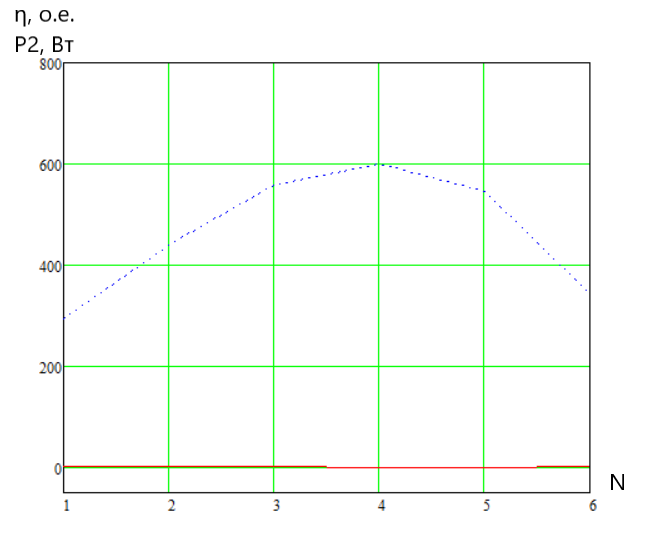

Рисунок 9 – График зависимости η и P2 от N (номер опыта)
Рисунок 10 – График зависимости I1 и P2 от N (номер опыта)
Вывод
Проводя данную лабораторную работу и выполнив все измерения, мы составили графики зависимости. Исходя из данной работы, мы поняли, что выпадение из синхронизма — аварийный режим, так как сопровождается прохождением по обмотке якоря больших токов. Это объясняется тем, что ЭДС генератора Е и напряжение сети Uc при указанном режиме могут складываться по контуру «генератор — сеть», а не вычитаться, как при нормальной работе. В синхронных машинах большой и средней мощности потери мощности в обмотке якоря ΔPaэл = mIa2ra малы по сравнению с электрической мощностью Р, отдаваемой (в генераторе) или потребляемой (в двигателе) обмоткой якоря. Поэтому если пренебречь величиной ΔPаэл, то можно считать, что электромагнитная мощность машины Рэм = Р. Электромагнитный момент пропорционален мощности Рэм. Поэтому для неявнополюсной и явно полюсной машин:
;
.
Список использованных источников
1) Копылов И.П. Электрические машины: Учебник для вузов. - М.: Энергоатомиздат, 1986. - 360 с.
