Здесь θ, ϕ – угол места и азимутальный угол сферической системы коорди-
нат; k = 2λπ – волновое число; λ – длина волны в воздухе; W – ширина МПА;
E0 – постоянная, зависящая от амплитуды возбуждения.
Диаграмма направленности антенной решетки вычисляется в соответствии с теоремой перемножения как произведение множителя системы Fсис (θ,φ) на ДН одного элемента Fэл (θ,φ):
|
FАР (θ,φ)= Fсис (θ,φ)Fэл (θ,φ) |
|
|
(7.2) |
|||
|
N |
M |
|
ik(dx (n−1)sin θcosφ+d y (m−1)sinθsinφ) |
, |
(7.3) |
|
|
Fсис (θ,φ)= ∑ ∑ e |
|
|
||||
|
n=1m=1 |
|
|
|
|
|
|
где N , M |
– число элементов в решетке по одной и другой координатам |
||||||
(в данном случае N = M = 3, общее число элементов в решетке равно произ- |
|||||||
ведению |
N M = 9 ); dx , d y |
– |
периоды антенной решетки (т. |
е. |
расстояние |
||
между центрами элементов) по координатам х и у соответственно, для исследуемой в работе АР dx = 62 мм, d y = 71мм.
7.3.Лабораторный макет

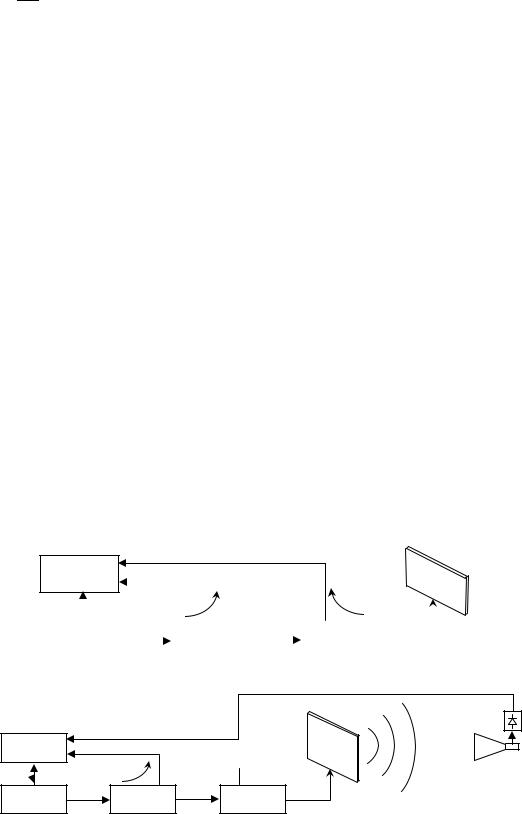

Взависимости от режима измерения в лабораторной работе используются две схемы макета. На рис. 7.6. представлена схема лабораторного макета для измерения КСВ, на рис. 7.7, – схема, на основе которой проводятся исследования полевых характеристик.
ИБ |
МПА |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ГКЧ |
|
|
|
НО1 |
|
|
НО2 |
|
||
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
Рис.7.6
ИБ |
|
МПА |
ГКЧ |
НО1 |
НО2 |
Рис. 7.7
Структура лабораторного макета аналогична используемой в работе№ 6.
82
