7. ИССЛЕДОВАНИЕ МИКРОПОЛОСКОВОЙ АНТЕННОЙ РЕШЕТКИ
Цели работы – экспериментальное исследование характеристик простой 9-элементной МПАР: диаграммы направленности в основных сечениях, частотной зависимости КСВ на входе, уровне боковых лепестков, ширины главного лепестка ДН, а также теоретический расчет диаграммы направленности на основе упрощенной математической модели или с помощью стандартных универсальных пакетов программ.
7.1. Общие сведения
Микрополосковые (печатные) антенны (МПА) и микрополосковые антенные решетки (МПАР) в последнее время получили заметное распространение в массовых телекоммуникационных системах. Прежде всего это обусловлено их низкой стоимостью, высокой технологичностью, малой массой. Благодаря этим качествам МПАР в ряде случаев (прежде всего в тех радиосистемах, где не требуется высокий уровень излучаемой мощности и широкая полоса частот) успешно конкурируют с антенными решетками других типов – волноводными, волноводно-щелевыми, вибраторными и т. д. Сущ е- ственным недостатком простейших однослойных МПАР, ограничивающим их применение, является узкая полоса рабочих частот.

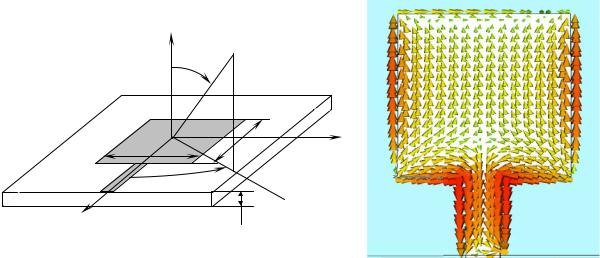

Применяются МПА разнообразных форм, из которых наиболее распространенными являются прямоугольная (рис. 7.1,а – вид излучателя, б – распределение тока по излучателю) или дисковая (рис. 7.2). В большинстве случаев
z |
θ |
(.)М |
|
||
|
|
W |
L |
y |
ϕ |
|
|
x |
ε |
|
h |
|
|
a |
|
б |
Рис. 7.1
78

прямоугольная или дисковая МПА, имеющая одну точку питания, создает поле линейной поляризации. Это видно из картины распределения токов (рис. 7.1, б).

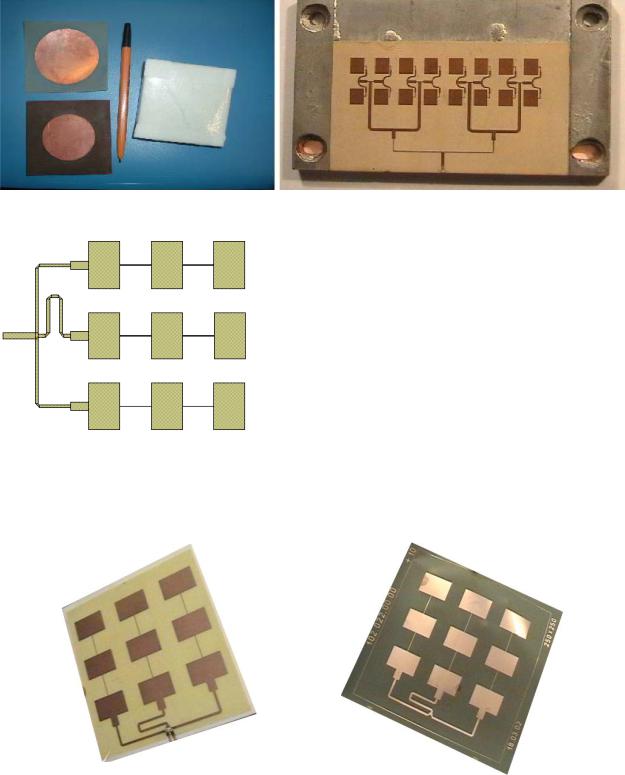

Для улучшения направленных свойств простейшие МПА объединяют в антенные решетки, примером является МПАР миллиметрового диапазона, выполненная по параллельной схеме питания (рис. 7.3).
Рис. 7.2 |
|
Рис. 7.3 |
|
|
|
В данной лабораторной работе иссле- |
|
|
дуются характеристики МПАР из девяти пря- |
||
|
моугольных элементов, выполненной по па- |
||
|
раллельно-последовательной схеме (рис. 7.4). |
||
|
|
Представление о конструкции исследу- |
|
|
емой МПАР дает фото на рис. 7.5. Материа- |
||
|
лом подложки является пенополиэтилен с |
||
|
относительной диэлектрической проницае- |
||
Рис 7.4 |
мостью около единицы и толщиной 5 мм. |
||
Металлизация антенны (медь) нанесена на |
|||
|
|||
тонкий слой диэлектрического |
материала (стеклотекстолит с толщиной |
||
0.2 мм) (рис. 7.5). |
|
|
Рис. 7.5
79
Одиночные прямоугольные элементы МПАР имеют размер по узкой стороне около половины длины волны (с учетом замедления волны в диэлектрике подложки) и при питании подводящей микрополосковой линией с широкой стороны имеют довольно высокое входное сопротивление (около 160…300 Ом в зависимости от ширины элемента и электрической толщины подложки). При этом токи по элементу текут в направлении, параллельном узкой стенке (рис. 7.1,б), создавая в дальней зонеполе линейной поляризации.
Последовательное включение таких элементов через отрезок линии длиной около половины длины волны обеспечивает синфазное возбуждение всех излучателей. Для согласования входных сопротивлений трех последовательно соединенных элементов с питающей линией применен согласующий четвертьволновый трансформатор.
Три последовательные линейки включены параллельно, средняя линейка элементов имеет специально изогнутый отрезок линии, длина которого подобрана определенным образом с целью обеспечения синфазности токов в каждой линейке. Таким образом, все девять элементов данной МПАР возбуждены синфазно с амплитудным распределением, незначительно отличающимся от равномерного.
7.2. Математическое описание МПА
Математическое моделирование МПА следует выполнять на основе решения интегрального уравнения относительно двумерного распределения токов по плоскости антенны с ядром, зависящим от свойств материала подложки, такой подход является наиболее точным и реализован в ряде стандартных пакетов (MWOffice, Agilent и др.). Вместе с тем, существует ряд упрощенных подходов к расчету характеристик МПА, позволяющих с инженерной точностью оценить основные полевые характеристики. Одним из таких подходов является метод, разработанный Дернеридом, сводящийся к аналогии между МПА и отрезком длинной линии, нагруженным с двух сторон на резистивные и емкостные элементы. Резистивные элементы эквивалентны потерям на излучение, двух щелей с длиной равной ширине МПА W (рис. 7.1, а), расположенных на расстоянии равном длине элемента L, емкостные элементы описывают краевой эффект (емкость между концом полосковой линии передачи и проводящим основанием).
Резонансная частота Fr прямоугольной МПА зависит от геометрии антенны (прежде всего длины элемента L) и диэлектрической проницаемости
80

подложки и определяется по формуле F = |
с |
|
|
, где с – скорость света; |
|
|
|
||
r |
2Le |
εe |
||
|
Le – эффективная длина излучателя; εe – эффективная диэлектрическая про-
ницаемость, которая отличается от проницаемости материала подложки, поскольку поле МПА присутствует как в диэлектрике, так и в воздухе. Эти величины вычисляется по формулам:
|
εe = |
ε+1 |
+ |
ε−1 |
1 |
|
|
|
|
|
|
; |
|
|
|
|
|||
|
2 |
|
2 |
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
1+10 |
|
h |
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
L |
|
|
|
|
|
|
|
|
|
||
|
|
|
h |
|
|
(εe +0.3) |
|
|
|
+0.262 |
|
|
|
||||||
|
|
|
|
|
|
|
|||||||||||||
L |
= L 1+0.824 |
|
|
|
|
h |
|
|
|
|
|
|
|
|
. |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
e |
|
|
L |
|
|
|
|
L |
|
|
|
|
|
|
|||||
|
|
|
|
( |
εe −0.258) |
|
|
|
+ |
0.813 |
|
||||||||
|
|
|
|
|
|
|
|
h |
|
|
|
|
|
|
Здесь ε – диэлектрическая проницаемость материала подложки; L – длина элемента; h – толщина подложки.
Увеличение диэлектрической проницаемости подложки при фиксированной геометрии элемента приводит к понижению резонансной частоты. В ряде случаев в целях уменьшения габаритов антенных систем прибегают к использованию материалов подложки с относительной диэлектрической проницаемостью от 2 до 10. Одновременно с этим уменьшение размеров МПА ведет к сужению полосы рабочих частот и уменьшению КНД.
|
|
|
