6.3.Описание лабораторного макета

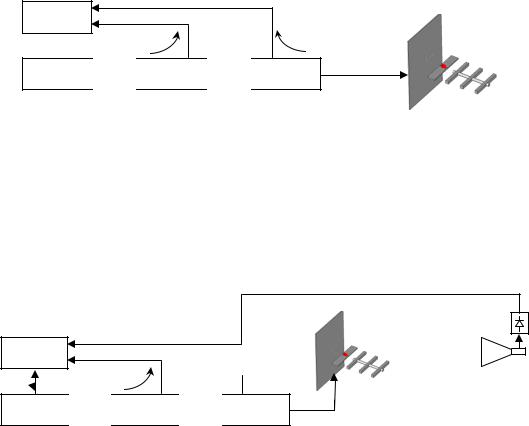

Взависимости от режима измерения в лабораторной работе используются две схемы. На рис. 6.10 представлен лабораторный макет для измерения частотной зависимости КСВ, на рис. 6.11 – схема, на основе которой проводятся исследования полевых характеристик (диаграмма направленности, коэффициент усиления и др.)

ИБ

ГКЧ НО1 НО2

Рис. 6.10

Обе схемы содержат ГКЧ – генератор качающейся частоты, к выходу которого через направленные ответвители (НО1 и НО2) подключается испытуемая антенна. С выходов направленных ответвителей на индикаторный блок (ИБ) поступают сигналы, пропорциональные амплитуде падающей и отраженной волн, на основекоторых рассчитывается КСВ или коэффициент отражения.

ИБ

ГКЧ НО1 НО2

Рис. 6.11

При измерении полевых характеристик на индикаторный прибор поступает амплитуда волны, падающей на передающую антенну, и волны на приемном рупоре (измерительная рупорная антенна П6-23).

6.4. Задание и указания к выполнению работы

Программа работы:

1.Измерение КСВ ВК1 и ВК2 в полосе частот 2…3 ГГц.

2.Экспериментальное исследование ДН ВК1 в Е- и Н-плоскостях на заданных дискретных частотах из интервала 2.35…2.45 ГГц.

3.Расчет основных характеристик ВК на основе электродинамического моделирования в специализированных пакетах.

73

6.4.1. Измерение КСВ ВК1 и ВК2 в полосе частот 2…3 ГГц

Настройка измерительных приборов. Для измерения частотной зави-

симости КСВ собирается схема (рис. 6.10). Следует включить используемую аппаратуру и установить основные органы управления приборов в следующее состояние:

На блоке ИП Я2Р-67:

а) ручка «пределы» – 0 дБ; б) «отсчет» – устанавливается на КСВ, соответствующий бесконечности;

в) «метка» – в крайнее правое положение; г) кнопка «полоса» – широкая.

На блоке ГКЧ:

а) кнопка М1– нажата; б) ручка «уровень» – в крайнее правое положение; в) АМ – внутр.;

г) режим перестройки – F1, F2; д) время перестройки – 0.08 с.; е) ген. СВЧ – включен.

Калибровка прибора Я2Р-67. Перед измерениями следует провести калибровку прибора, которая выполняется следующим образом: кабель, соединяющий НО2 и антенну, отсоединяется от антенны, таким образом на его конце реализуется режим холостого хода, ручка «отсчет» – устанавливается на КСВ, соответствующий бесконечности, ручкой «калибровка» добиваются совмещения кривой частотной характеристики с отсчетной линией.

Процедура измерения КСВ. Частотную зависимость КСВ измеряют, устанавливая метку на заданную частоту (по цифровому индикатору) из рабочего диапазона и совмещая отсчетную прямую с кривой частотной зависимости в точке положения метки. При этом положение ручки «калибровка» в процессе измерений не меняется. Показания о значении КСВ снимаются со шкалы индикаторного блока в той точке, где остановился визир.

На частотной зависимости КСВ студенты должны определить те интервалы частот, где имеет место удовлетворительное согласование (совсем не обязательно, что на этих частотах будет и остронаправленное излучение) по критерию КСВ меньше или равно 2.0.

Измерения КСВ необходимо выполнить для ВК двух типов.
