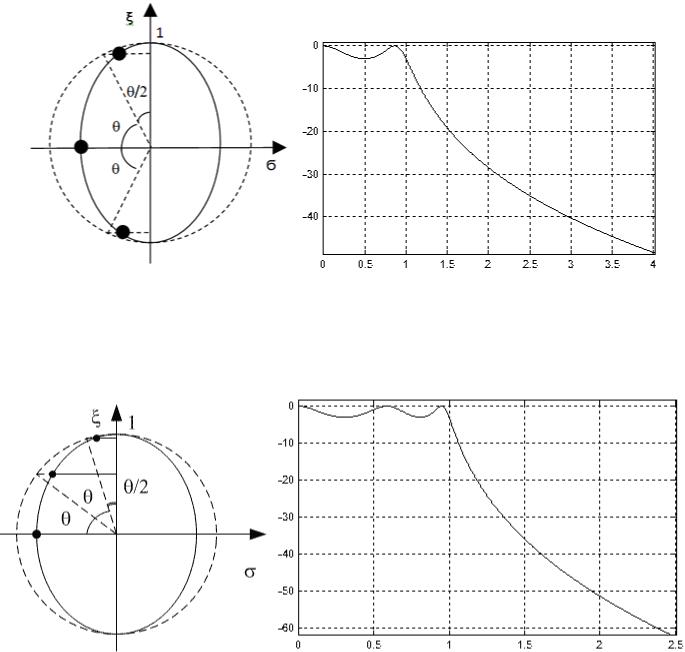

Расположение полюсов и амплитудно-частотная характеристика фильтра Чебышева третьего порядка показано на рисунке 6. У фильтра третьего порядка частота полюса соответствует ξ=0.866.
Рисунок 6. Расположение полюсов фильтра Чебышева третьего порядка
Расположение полюсов и амплитудно-частотная характеристика фильтра Чебышева пятого порядка показано на рисунке 7. Здесь частоты полюсов соответствуют ξ=0.588 и ξ=0.951.
Рисунок 7. Расположение полюсов фильтра Чебышева пятого порядка
Точно так же легко определяются частоты полюсов и на АЧХ фильтра Чебышева седьмого порядка, приведенно на рисунке 8. Кроме того, на этом графике видно, что полосы максимумов уменьшаются при приближении к частоте среза, что говорит о возрастании добротности полюсов.
1

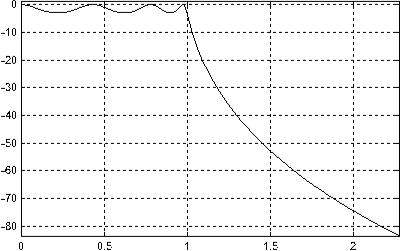

Рисунок 8. Амплитудно-частотная характеристика фильтра Чебышева седьмого порядка
ЛИТЕРАТУРА
1.Титце У. Шенк К. Полупроводниковая схемотехника: Справочное руководство. Пер. с нем. — 12-е издание. М.: Додэка XXI, 2015. - 1784
2.П. Хоровиц, У. Хилл Искусство схемотехники: Пер. с англ. - 7-е издание. - М.:
БИНОМ. - 2016. - 704 с.
3.Расчет аналогового нормированного фильтра нижних частот Баттерворта http://www.dsplib.ru/
4.Расчет аналогового нормированного ФНЧ Чебышева первого рода http://www.dsplib.ru/
5.Полиномы Чебышева Свойства и примеры применения http://model.exponenta.ru/
