элтехлаба4_ИССЛЕДОВАНИЕ ТРЕХФАЗНЫХ электрических цепей

Министерство науки и высшего образования Российской Федерации Калужский филиал федерального государственного бюджетного образовательного учреждения высшего образования «Московский государственный технический университет имени Н.Э. Баумана (национальный исследовательский университет)» (КФ МГТУ им. Н.Э. Баумана)

ФАКУЛЬТЕТ _ИУК . Информатика и управление______________

КАФЕДРА ИУК3 «САУ и электротехника » __________

ЛАБОРАТОРНАЯ РАБОТА 1

«ИССЛЕДОВАНИЕ ТРЕХФАЗНЫХ

ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ»

ДИСЦИПЛИНА: «Электротехника»

вариант №19

Выполнил: студент гр. _________		_________________ ( Прудников А.Ф. ) (Подпись) (Ф.И.О.)
Проверил:		_________________ ( Царьква Н.В. ) (Подпись) (Ф.И.О.)
Дата сдачи (защиты): Результаты сдачи (защиты):
	- Балльная оценка: - Оценка:

Калуга , 2020

Цель лабораторной работы: формирование практических навыков планирования, проведения, анализа и интерпретации результатов экспериментального исследования трехфазных электрических цепей; самостоятельного представления и оценки результатов выполненной работы.

Задание: Провести экспериментальное исследование в среде Electronics Workbench трехфазной электрической цепи, построить векторную диаграмму линейных и фазных напряжений и токов.

Схема	, В	Гц	Ом	Ом	Ом	мГн	мГн	мГн	мкФ	мкФ	мкФ
З-З с НП	220	50	32	16	56	48	51	-	-	53	-

Рисунок 1 – ток = 4.7896 А и фазовый сдвиг =-90 на фазе B

Рисунок 2 – ток=6.2048 и фазовый сдвиг=180 на фазе A

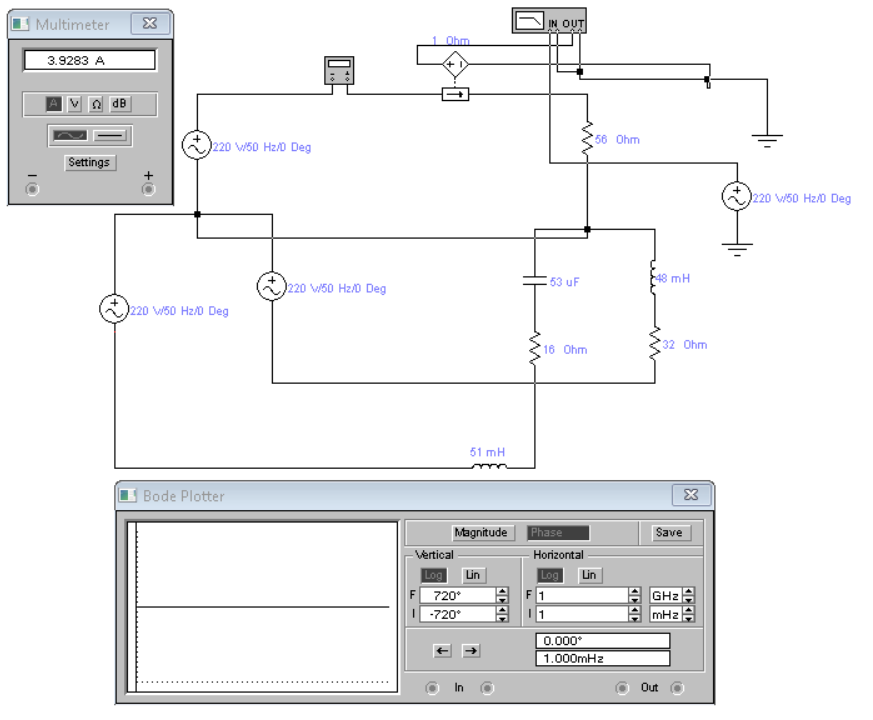

Рисунок 3 – ток=3.9283 и фазовый сдвиг=0 на фазе С

Рисунок 4 – ток=3.8006 и фзовый сдвиг=0 на нейтральном проводе

Рисунок 5 - веторная диаграмма токов

Рисунок 6 - векторная диаграмма токов совмещенная с топографической диаграммой напряжений

Вывод: Провёл экспериментальное исследование в среде Electronics Workbench трехфазной электрической цепи, и построил векторную диаграмму линейных и фазных напряжений и токов.

Контрольные вопросы

1. Дайте определение многофазных систем переменного тока.

Многофазными системами называется совокупность электрических цепей, в которых действуют синусоидальные ЭДС одинаковой частоты, отличающиеся по фазе одна от другой и индуктированные в одном источнике энергии

2. Каковы преимущества трехфазных цепей?

Преимущества:

• экономичность производства и передачи энергии по сравнению с однофазными цепями;

• возможность сравнительно простого получения вращающегося магнитного поля, необходимого для трехфазного асинхронного двигателя – одного из самых распространенных двигателей переменного тока;

• возможность получения в одной установке двух эксплуатационных напряжений – фазного и линейного.

3. Что входит в состав трехфазной цепи?

Трехфазная цепь состоит:

• трехфазного генератора, в котором механическая энергия преобразуется в электрическую с трехфазной системой ЭДС;

• линии передачи со всем необходимым оборудованием;

• приемников (потребителей), которые могут быть как трехфазными (например, электродвигатели), так и однофазными (например лампы накаливания).

4. Что такое несвязанные и связанные цепи?

Если фазы обмотки электрически не соединены между собой, то они образуют несвязанную трехфазную систему цепей. Связанными же цепями называют такие цепи, в которых фазы обмотки электрически соединены между собой

5. Что такое нейтральная точка, линейные провода?

При соединении фаз обмотки генератора звездой их концы X , Y и Z соединяют в одну общую точку N, называемую нейтральной точкой (или нейтралью). Начала фаз выводят к зажимам, обозначаемым соответственно A, B и К ним подключают провода, с помощью которых источник питания соединяется с приемником. Эти провода называются линейными

6. Какая цепь называется трехпроводной, четырехпроводной?

Трехфазная цепь называется трехпроводной. В случае, когда нейтральная точка N источника питания соединена с нейтральной точкой n приемника, трехфазная цепь будет четырехпроводной.

7. Схемы соединения фаз источника, преимущества и недостатки?

Объединение треугольником			Объединение звездой
Преимущества	Недостатки	Преимущества		Недостатки
при холостом ходе ток в фазах источника не возникает	в обмотке источника, соединенной треугольником, при отсутствии нагрузки возникнут токи, которые вызовут ее нагревание и снижение КПД генератора	в случае отклонения ЭДС источника от синусоидальной формы вследствие наличия высших гармоник сумма мгновенных значений ЭДС не будет равна нулю		при холостом ходе ток в фазах источника возникает

8. Какие напряжения называются фазными, линейными?

Напряжение между началом и концом (или между выводами) каждой фазы источника (генератора) называют фазным , а между одноименными выводами разных фаз – линейными .

9. Как соотносятся линейные и фазные напряжения?

10. Схема соединений «звезда–звезда» с нейтральным проводом. Основные соотношения между фазными и линейными напряжениями и токами.

11. Схема соединений «звезда–звезда» без нейтрального провода. Основные соотношения между фазными и линейными напряжениями и токами.

12. Схема соединений «звезда–треугольник». Основные соотношения между фазными и линейными напряжениями и токами.
