.pdfЛекция №10.
Развязки железнодорожных линий в разных уровнях.
1.Особенности схем развязок ЖД линий в узлах;
2.Развязки по линиям;
3.Развязки по направлениям;
4.Развязки по роду движения;
5.Технико-экономическое обоснование устройства путепроводной развязки;
6.Головные участки в ЖД узлах.
Карасев С.В., апрель 2020
1. Особенности схем развязок ЖД линий в узлах;
Развязки железнодорожных линий в разных уровнях предполагают использование инженерных сооружений в виде путепроводов с пересечением одного или нескольких путей.
Развязки в разных уровнях
Развязки ж.д. линий в разных уровнях применяются как на перегонах, так и на подходах к крупным железнодорожным станциям
Развязка на подходе к ж.д. станции. КНР
Развязки в разных уровнях выполняют для повышения безопасности движения и увеличения пропускной способности пересечения за счет ликвидации точек пересечения маршрутов, при этом, при проектировании таких развязок, важен не только план путевого развития, но и продольный профиль.
Расположение и конструкция путепроводов зависит не только от схемы развязки, но и от условий рельефа.
На равнинной местности путепроводы располагают с подъемом над уровнем рельефа, а на пересеченной местности – в углублениях рельефа.
Развязки в узлах выполняются следующих видов:
1.Развязки по линиям;
2.Развязки по направлениям;
3.Развязки по роду движения.
2. Развязки по линиям
Устраиваются, если на подходах к узлу пересекаются ЖД линии с отсутствием между ними или с минимальной взаимной корреспонденцией.
При этом, последовательность входа линий в узел отличается от последовательности расположения в узле соответствующих станций.

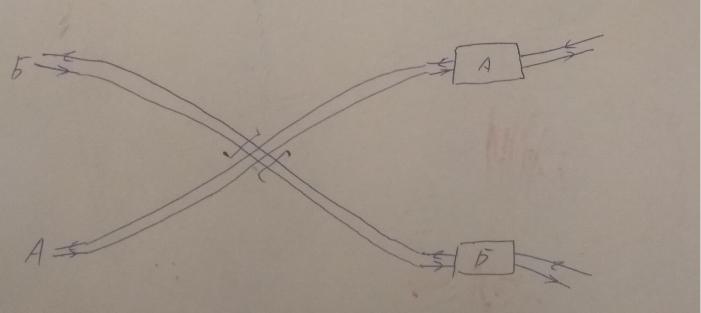

Развязка по линиям двух однопутных линий
Развязка по линиям двух двухпутных линий (при отсутствии между ними взаимной корреспонденции)

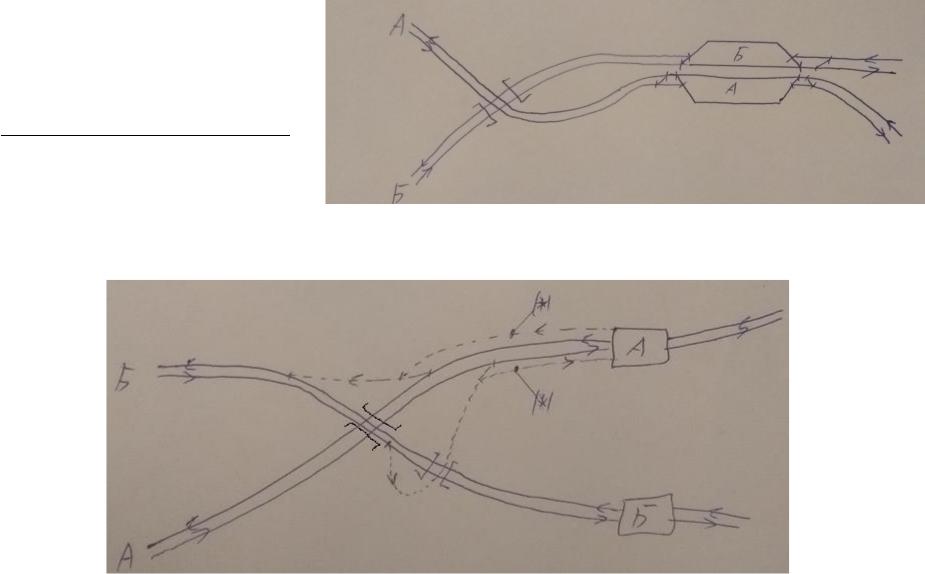

Аналогичная ситуация возникает на подходах к станции, имеющей отдельные парки, специализированные по линиям
Схема такого рода развязок усложняется, если появляется взаимная корреспонденция между линиями:
Пунктиром показан пример дополнительного развития развязки при наличии корреспонденций между линиями А и Б и пропуска таких поездов через станцию «А».
Участки (*) обеспечивают увеличение пропускной способности перегонов на подходах к станции
При небольших размерах взаимной корреспонденции между линиями А и Б возможно устройство дополнительной развязки этих маршрутов в одном уровне (**), в т.ч. с устройством шлюза
3. Развязки по направлениям;
Такие развязки устраиваются для группировки главных путей разных линий по направлению движения с целью разделения и объединения поездопотоков.
Развязки ж.д. линий по направлениям на подходах к крупным ж.д. станциям позволяют упростить конструкцию горловин станций, создают условия для улучшения технологии пропуска поездопотоков и повышения пропускной способности станций.
Используют 2 схемы:
1. С последовательным расположением главных путей
Порядок ввода ж.д. линий в узел и выхода из него сохраняются.
На подходах, считая сверху вниз, был порядок линий: А, Б, В.
Отправление на выход из узла в том же порядке: А, Б, В.
Вход в узел (прибытие) – в том же порядке: А, Б, В
