Грузовой район тупикового типа
1.Крытый склад для ТШГ
2.Контейнерная площадка
3.Площадка для тяжеловесных грузов
4.Повышенный путь и площадка для выгрузки навалочных грузов
5.Повышенный путь и площадка для выгрузки угля
6.Склад для минерально-вяжущих веществ
7.Платформа для перегрузки грузов по прямому варианту
8.Платформа для выгрузки колесных грузов
9.Зарядная для погрузчиков
10.Площадка для стоянки автотранспорта
11.Товарная контора (АФТО – агентство фирменного транспортного обслуживания)
12.Выставочные пути
13.Весовое хозяйство
Выбор параметров складов и средств механизации
погрузочно-разгрузочных работ
|
|
|
Вид груза |
Средства механизации |
Параметры складов |
|
ПРР |
|
|
|
|
ТШГ |
Крытый склад |
Длина и ширина – по суточному грузообороту |
|
|
(погружено+выгружено) |
|
|
|
Уголь, |
Повышенный путь с |
Ширина и высота – стандартные. Длина – по числу |
навалочные |
грейферным краном на |
выгружаемых вагонов, с округлением в большую |
|
автомобильном или |
сторону, кратно 6 м. Длина вагона ~ 15 м |
|
гусеничном ходу |
|
|
|
|
Контейнеры |
Площадка с козловым |
Длина – по суточному прибытию вагонов. Ширина – |
|
краном |
исходя из междупутья подкрановых путей (16 м) и |
|
|
расстояния между осями погрузочно-выгрузочного и |
|
|
подкранового путей |
|
|
|
Тяжеловесные грузы |
То же |
Длина – по суточному прибытию вагонов. Ширина – |
|
|
исходя из междупутья подкрановых путей (16 м) и |
|
|
расстояния между осями погрузочно-выгрузочного и |
|
|
подкранового путей |
|
|
|
Колесная |
Высокая грузовая |
По типовому проекту: длина – 27 м (2 вагона), ширина |
техника |
платформа |
– по 6 м для полос боковой и торцевой выгрузки |
|
|
|
Минерально-вяжущие |
Крытый склад с |
Длина и ширина – по суточному грузообороту |
материалы (цемент, |
внешним |
(погружено+выгружено) |
известь и т. п.) |
расположением ж.-д. |
|
|
пути |
|
|
|
|
Склады для тарно-штучных грузов, контейнеров и тяжеловесных грузов проектируются по типовым проектам.
Типовые проекты складов для тарно-штучных грузов
Параметры крытых складов с внешним расположением путей
Грузооборот (погрузка+выгрузка), ваг./сут. |
|
Ширина, м |
|
|
|||
|
|
|
|
|
|
рампы |
склада |
|
|
|
|
до 4 |
|
3 |
12 |
|
|
|
|
5-8 |
|
4 |
18 |
|
|
|
|
9 и более |
|
6 |
24 |
|
|
|
|
Длина склада принимается в зависимости от потребной ёмкости, с учетом необходимой длины погрузочно- разгрузочного фронта и числа путей, в соответствии с принятой технологией выполнения ПРР. Длина вагона принимается кратной 15 м. Для грузооборота до 20 вагонов в сутки рекомендуется длина 60 м. Максимальная длина склада – 300 м.
Типовые проекты складов для тарно-штучных грузов
Параметры крытых ангарных складов
Грузооборот |
Число путей, |
Пролет |
Длина |
|
(погрузка+выгрузка), |
вводимых в |
|||
склада, м |
склада, м |
|||
ваг./сут. |
склад |
|||
|
|
|||
|
|
|
|
|
до10 |
1 |
24 |
72 |
|
|
|
|
|
|
11-23 |
2 |
30 |
72 |
|
|
|
|
|
|
24 и более |
2 |
30 |
144 |
|
|
|
|
|
Крытый склад для тарно-штучных грузов
Поперечная схема крытого склада
Схема установки высокой платформы
Расстояние от оси пути до края высокой платформы
(hпл = 1100 мм) 1.92 м
Грузовой район тупикового типа

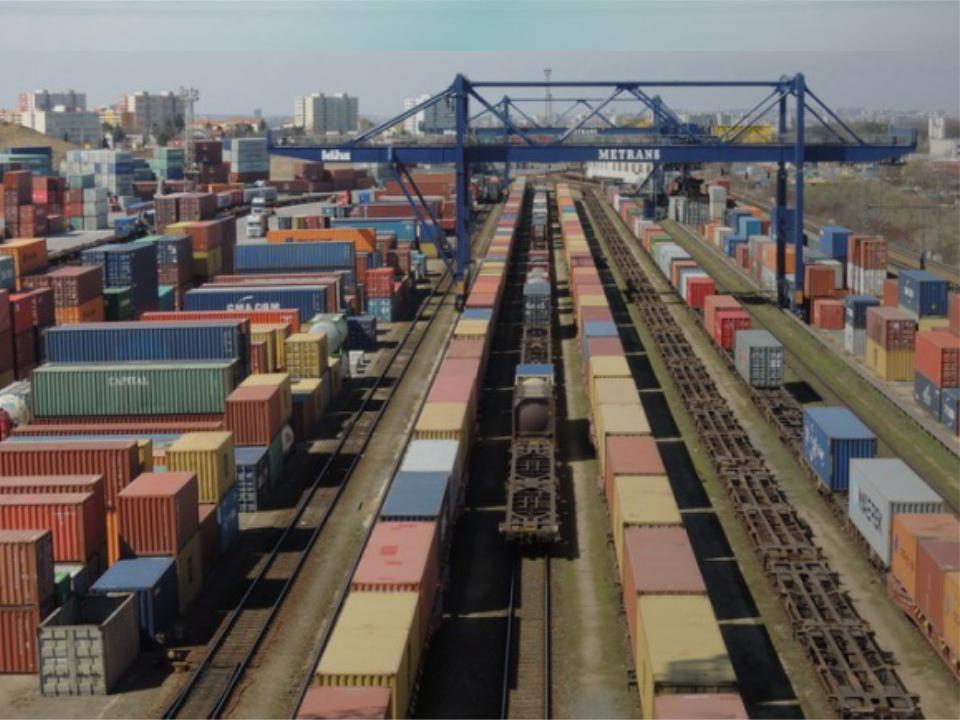

Контейнерная площадка
Типовые характеристики контейнерных площадок, оборудованных козловыми кранами
Прибытие, |
Двухконсольные козловые краны |
Длина |
||
|
|
|
||
грузоподъем- |
число |
|
||
вагонов в сутки |
пролет, м |
площадки, м |
||
|
ность, т |
кранов |
|
|
|
|
|
||
|
|
|
|
|
До 15 |
5 |
1 |
16,0 |
110 |
|
|
|
|
|
16-25 |
5 |
2 |
16,0 |
110 |
|
|
|
|
|
26 и более |
5 |
3 |
16,0 |
160 |
|
|
|
|
|
