2 Расчет параметров путевого развития участковой станции
2.1 Обоснование числа и длины путей для работы с пассажирскими поездами
Число приемоотправочных путей для пассажирского движения (включая главные) в курсовом проекте устанавливается в соответствии с выражением
(2.1)
где i- количество подходов.
Таким образом число путей в перроном парке равно 4.
При определении конструкции перронных путей необходимо учитывать следующие требования:
1) приемоотправочные пути должны быть сквозными;
2) на участковой станции, как правило, должно быть не более трех пассажирских платформ, расположенных в створе;
3) соединение перронных путей с главными должно обеспечивать возможность одновременного приема пассажирских поездов или одновременного приема и отправления пассажирских поездов.
Следовательно, длина платформ должна быть не менее:
(2.2)
где
- длина пассажирского вагона, м;
- максимальное число вагонов в составе
пассажирского поезда; 10 - резерв полной
длины, предусмотренный на неточность
установки состава, м.
Потребная длина пассажирской платформы составляет
Принимаем платформу длиной 500 м.
Число путей в техническом парке устанавливается в зависимости от количества оборачиваемых и конечных пассажирских поездов. Полезная длина путей должна быть не менее длины соответствующих составов. На основании исходных данных определены параметры путевого развития ТП, представленные в таблице 2.1.
Таблица 2.1 - Параметры путевого развития технического парка
Информация о поступающих поездах |
Параметры путевого развития |
|||
Категория |
Число вагонов |
Количество в сутки |
Число путей |
Полезная длина (минимальное значение), м |
Дальний |
15 |
1 |
1 |
21,7*15+10=335,5≈336 |
Местный |
11 |
1 |
1 |
21,7*11+10=238,7≈239 |
Пригородный |
7 |
1 |
1 |
21,7*7+10=151,9≈152 |

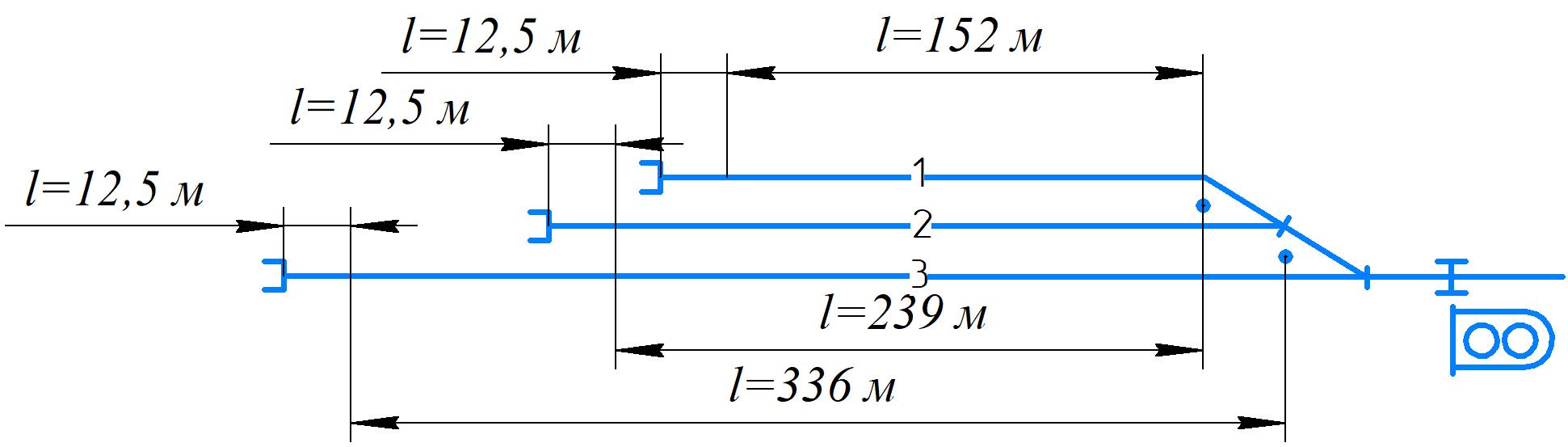

Расчетная схема технического парка приведена на рисунке 2.1.
Рисунок 2.1 - Расчетная схема ТП тупикового типа
Число почтово-багажных тупиков на участковых станциях редко превышает 2 пути, которые целесообразнее примыкать к соединительному пути между ПС и ТП. Полезная длина путей зависит от объемов работы и в курсовом проекте принята 85 м на 3 почтово-багажных вагонов
2.2 Расчет числа приемоотправочных путей
Потребное число путей определяется по расчетным размерам прибытия поездов.
Полезная длина приемоотправочных путей на станции должна соответствовать стандартному значению и быть не менее длины грузового поезда 850 м.
Расчет числа приемоотправочных путей сведен в таблицу 2.2.
Таблица 2.2 - Расчет числа приемоотправочных путей
Наименование парка |
Прибывающие поезда |
Число путей |
|||
категория |
число |
основных |
дополнительных |
Итого |
|
ПОП-1 |
Транзитные с Б |
41 |
7 |
1 – так как примыкает дополнительный подход Г 1 – так как размеры движения с подхода Г более 5 поездов в сутки |
9 |
Транзитные с Г |
31 |
||||
Итого |
72 |
||||
ПОП-2 |
Транзитные с А |
48 |
7 |
1 – так как примыкает дополнительный подход В 1 – так как размеры движения с подхода А и В более 25 поездов в сутки |
9 |
Транзитные с В |
21 |
||||
Итого |
69 |
||||
ПРП |
В расформирование |
7 |
3 |
- |
3 |
Своего формирования |
7 |
||||
Итого |
14 |
