1.3 Разработка принципиальной схемы участковой станции
Проектируя узловую участковую станцию принято решение о конструкции примыкания дополнительных подходов, в частности:
- о целесообразности строительства путепроводной развязки;
- о необходимости укладки обводных главных путей.
Наличие путепроводной развязки позволит сократить число враждебных маршрутов в горловине, а также эксплуатационные расходы, связанные с задержками передвижений транспортных единиц.
Развязки главных путей в разных уровнях на подходах к участковой станции приведен на рисунке 1.5.
По результатам расчета принимается решение о целесообразности проектирования путепроводной развязки главных путей в нечетной горловине, так как количество передвижений более 60 поездов в сутки.
Маршруты движения поездов в горловинах станции при отсутствии развязок главных путей в разных уровнях представлены на рисунке 1.4.
Так как фактическое число сменяемых локомотивов - 71, таким образом принимается решение об укладке главного пути в обход локомотивного хозяйства и укладке в обход локомотивного тупика специального пути.
Для определения минимально необходимого количества секций в ПОП станции определяется значение М (таблица 1.2).
Рисунок 1.4 – Маршруты движения поездов при отсутствии развязки главных путей
Таблица 1.1 - Расчет числа поездов, проходящих через точки пересечения маршрутов движения, при примыкании главных путей в одном уровне
Горловина |
Точка пересечения |
Наименование маршрутов |
Количество передвижений, поездов/сутки |
Нечетная |
а |
1. Прием грузовых транзитных поездов с Г |
31 |
2. Прием пассажирских поездов с Г |
12 |
||
3. Отправление пассажирских поездов на Б |
34 |
||
4. Отправление пассажирских поездов на Г |
10 |
||
5. Отправление грузовых транзитных поездов на Г |
31 |
||
6. Отправление грузовых транзитных поездов на Б |
41 |
||
7. Прием грузовых поездов в переработку с Г |
1 |
||
8. Отправление грузовых поездов своего формирования на Б |
2 |
||
9. Отправление грузовых поездов своего формирования на Г |
1 |
||
Итого |
163 |
Разработанная принципиальная схема участковой станции "О" представлена на рисунке 1.6.
Таблица 1.2 - Потребное количество секций в ПОП станции
Парк |
Горловина |
Параллельные операции |
М |
ПОП-1 |
Нечетная |
1. Прием грузового поезда с Б 2. Прием грузового поезда с Г |
2 |
Четная |
1. Отправление грузового поезда с верхней секции парка 2. Смена поездного локомотива у поездов, находящихся в нижней секции парка |
2 |
|
ПОП-2 |
Нечетная |
1. Отправление грузового поезда с нижней секции парка 2. Смена поездного локомотива у поездов, находящихся в верхней секции парка |
2 |
Четная |
1.Прием грузового поезда с А 1.Прием грузового поезда с В |
2 |
В четной горловине необходима путевая развязка главных путей с направления А, так как развязка главных путей в разных уровнях предусматривается для всех двупутных подходов.

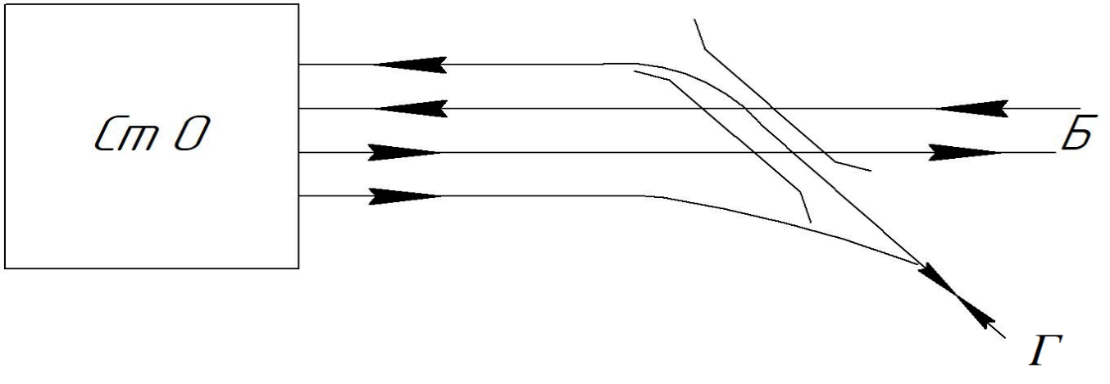

Рисунок 1.5 –Устройства путепроводных развязок главных путей на подходах к участковой станции «О»
Р
10
10

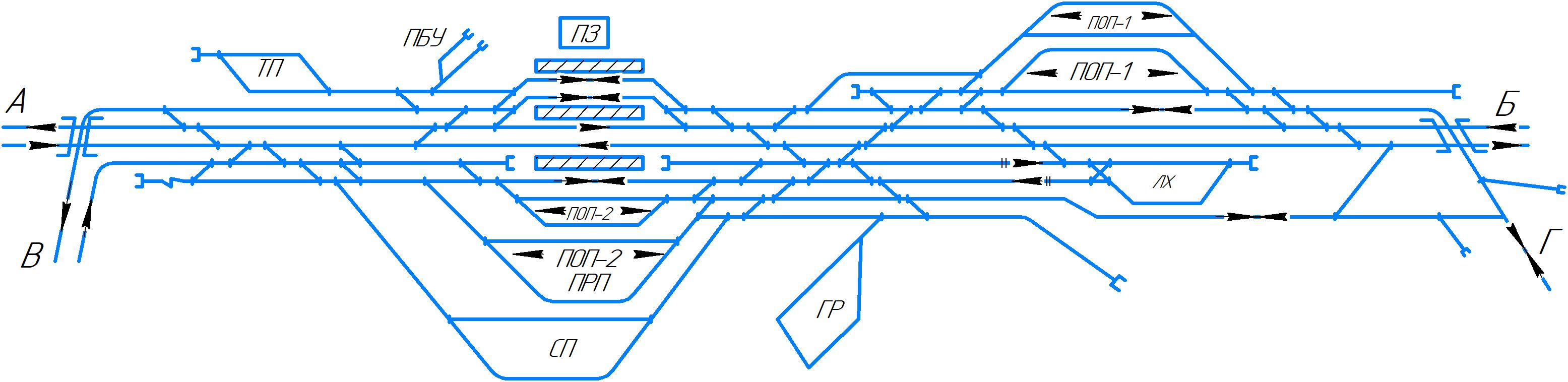

исунок 1.6 - Принципиальная схема участковой станции продольного типа
