21 3 Разработка конструктивной схемы участковой станции
3.1 Проектные решения по секционированию парков и специализации путей
Секционирование парков произведено для обеспечения параллельности различных передвижений в горловинах станции, а также для упрощения конструкции горловин и улучшения их эксплуатационных свойств. Секционирование выполнено исходя из следующих условий:
- не более 4-5 путей в секции, расположенной рядом с перронным парком или главными путями;
- не более 5-6 путей для крайних секций;
- равным для секций, имеющих одинаковую специализацию путей, что позволит равномерно распределить загрузку путевого развития парка и увеличить число операций, одновременно выполняемых в горловине.
Специализацию путей внутри каждой секции следует устанавливать одинаковой, в соответствии с принятыми решениями при разработке принципиальной схемы станции.
Проектные решения по секционированию и специализации парков приведены в таблице 3.1. При этом необходимо отметить, что в связи с большим количеством путей ПРП выделен в отдельную секцию и один из путей ПОП-1 будет размещаться в этой секции (путь №23 для угловых поездов).
Таблица 3.1 – Специализация секций и путей приемоотправочных парков станции
Наиме- нование парка |
Число путей в парке |
Номер секций парка |
Специализация путей парка |
Число путей в секции |
ПОП - 1 |
6 |
1 |
Односторонняя – для приема и отправления нечетных транзитных грузовых поездов |
3 |
2 |
Односторонняя – для приема и отправления нечетных транзитных грузовых поездов |
3 |
Продолжение таблицы 3.1
Наиме- нование парка |
Число путей в парке |
Номер секций парка |
Специализация путей парка |
Число путей в секции |
ПОП-2 (включая ПРП)
|
13 |
1 |
Односторонняя – для приема и отправления четных транзитных грузовых поездов |
4 |
2 |
Односторонняя – для приема и отправления четных транзитных грузовых поездов |
4 |
||
3 |
Двухстороняя – для приема поездов, поступающих в переработку, и отправления поездов своего формирования, а также для приема и отправления угловых транзитных поездов. |
5 |
3.2 Разработка конструкции горловин станции
С учетом принятых проектных решений и нормативных требований к конструкции горловин участковых станций в курсовом проекте разрабатывается варианты схем горловин станций.

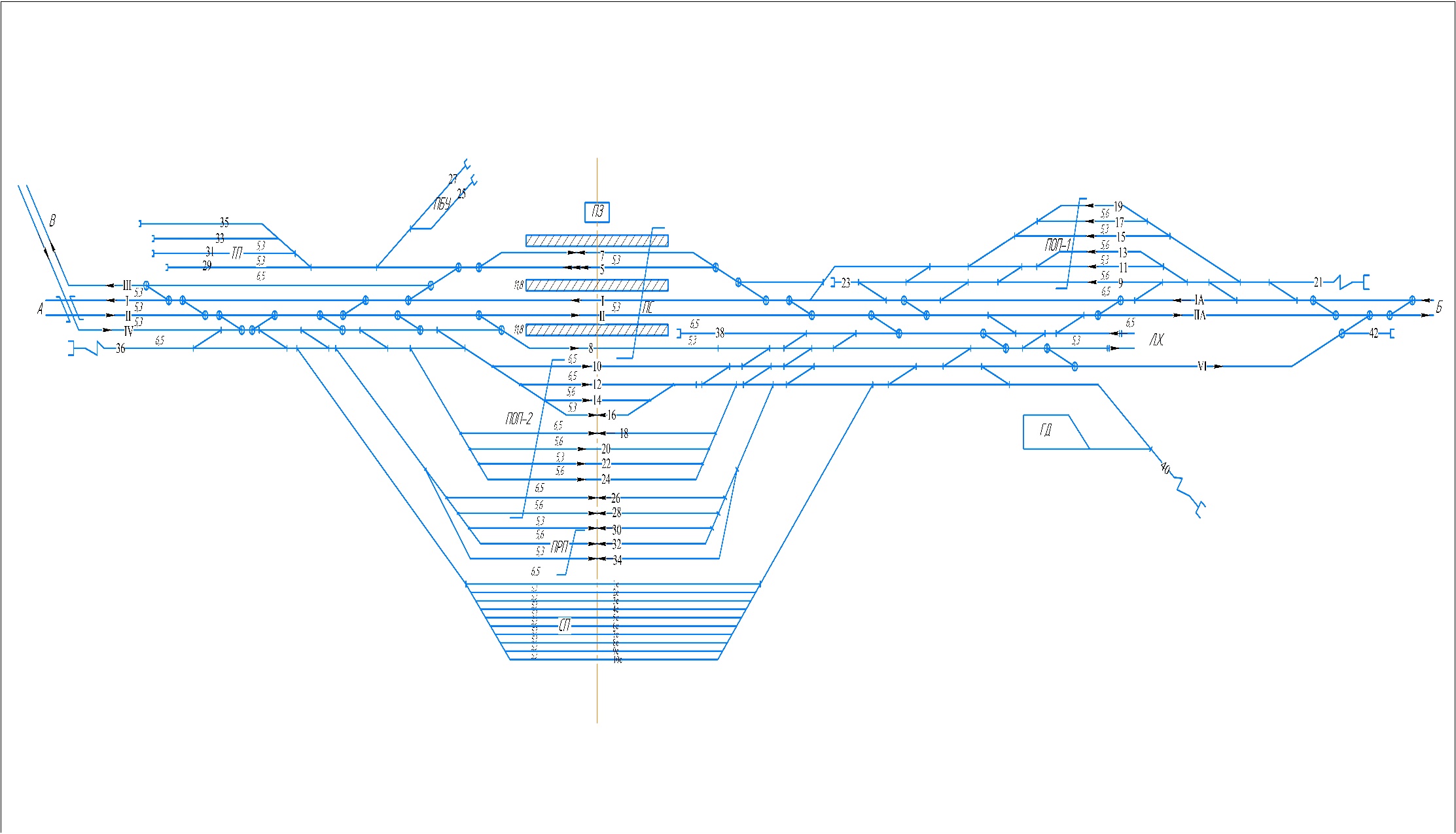

Конструктивная схема станции «О» представлены на рисунке 3.1.
23 Рисунок 3.1 – Конструктивная схема станции «о»
4 Расчет пропускной способности нечетной горловины станции
