Лабораторная работа №4
Настройка маршрутизаторов в packet tracer
Цель работы
Изучить принципы маршрутизации в IP-сетях и принципы настройки сетевого оборудования.
Выполнение работы
Согласно заданию, смоделирована сеть, вид которой представлен на рисунке 1. Router1 задаёт синхронизацию с тактовой частотой 64 кбит/с, что показано на рисунке 2.
Рисунок 1 – Модель сети
Рисунок 2 – Router1 выполняет функции DCE-устройства
Просмотрено состояние интерфейсов, на которых работает CDP, как показано на рисунках 3-4.
Рисунок 3 – Просмотр состояния
Рисунок 4 – Просмотр информации об устройстве Router1
На роутере 1 настроена возможность работы по протоколу telnet, что продемонстрировано на рисунках 5.
Рисунок 5 – Настройка работы по протоколу telnet
Настроена статическая маршрутизация, как показано на рисунках 6-8.
Рисунок 6 – Удаление старых маршрутов

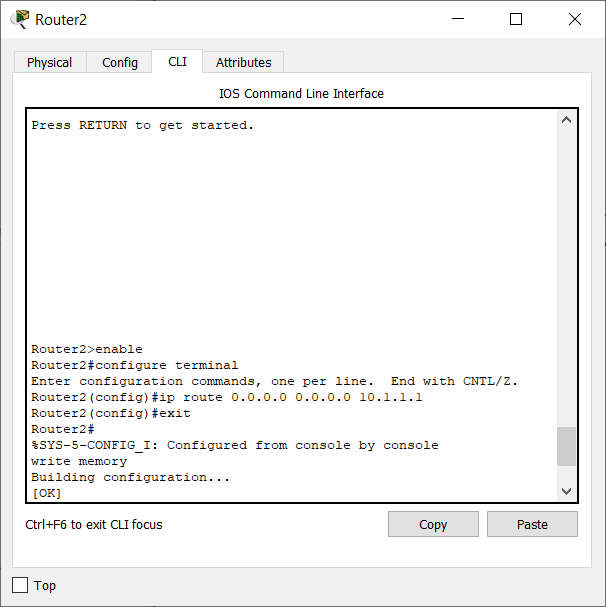

Рисунок 7 – Назначение нового маршрута
Рисунок 8 – Проверка доступности пройдена
Выводы
Были изучены принципы маршрутизации в IP-сетях и принципы настройки сетевого оборудования.
