Лабораторная работа №3
Знакомство с packet tracer. Моделирование простой сети
Цель работы
Требуется изучить принципы построения сетей передачи данных и принципы настройки сетевого оборудования.
Выполнение работы
Произведена установка Packet Tracer и создана сеть. Результат работы представлен на рисунке 1.
Рисунок 1 – Сеть
На оконечном устройстве запущена командная строка и выполнена команда ipconfig /all, вывод которой приведён на рисунке 2.
Рисунок 2 – Выполнение команды ipconfig
Произведён переход из режима реального времени в режим симуляции. Прослежено движение пакета, как показано на рисунке 3.
Рисунок 3 – Отслеживание движения пакета
Просмотрена информация о PDU протокола, в окне (рисунок 4).
Рисунок 4 – Информация о PDU протокола STP
Воссоздана и настроена требуемая схема моделируемой сети, вид которой приведён на рисунках 5-7.
Рисунок 5 – Схема моделируемой сети

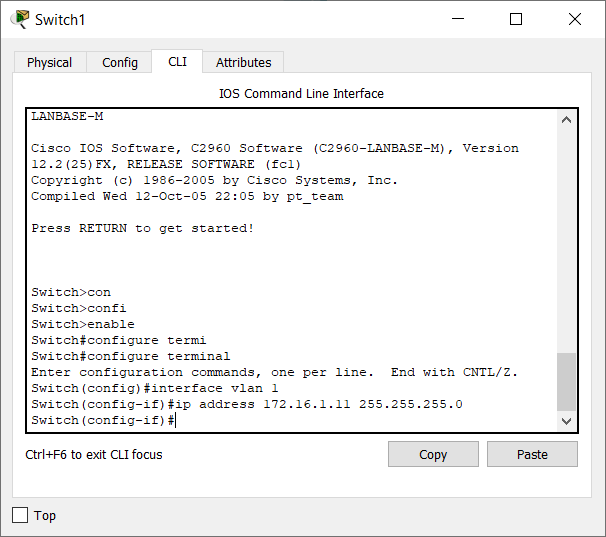

Рисунок 6 – Задание IP-адреса
Рисунок 7 – Просмотр PDU информации о пакете
На первом уровне FastEthernet принимает входящий пакет, а на втором обрабатывает MAC-адресс. Затем происходит процесс инкапсуляции обратно в пакет и передаётся в порт, откуда отсылается.
Выводы
Были изучены принципы построения сетей передачи данных и принципы настройки сетевого оборудования.
