Лабораторная работа №2

Расчет сети Fast Etherne

1. Цель работы

Изучение принципов технологий Ethernet и Fast Ethernet и практическое освоение методик оценки работоспособности сети, построенной на базе технологии Fast Ethernet.

2. Краткие теоретические сведения

Домен коллизий – группа узлов, связанных общей средой (кабелями и повторителями) передачи. Протяжённость домена коллизий ограничивается временем распространения сигнала между наиболее удалёнными друг от друга узлами.

Диаметр домена коллизий – расстояние между двумя наиболее удалёнными друг от друга оконечными устройствами.

Битовый интервал – время, необходимое для передачи одного бита. Битовый интервал в Ethernet (при скорости 10 Мбит/с) составляет 0,1 мкс. В Fast Ethernet – 0,01 мкс.

3. Вариант задания

Вариант №2 (20 в списке группы).

Сегмент 1	Сегмент 2	Сегмент 3	Сегмент 4	Сегмент 5	Сегмент 6
100BASE-TX, 15 м	100BASE-TX, 5 м	100BASE-TX, 5 м	100BASE-FX, 400 м	100BASE-TX, 10 м	100BASE-TX, 4 м

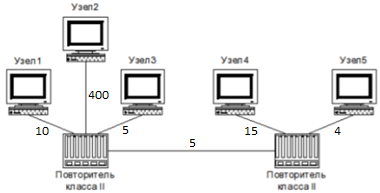

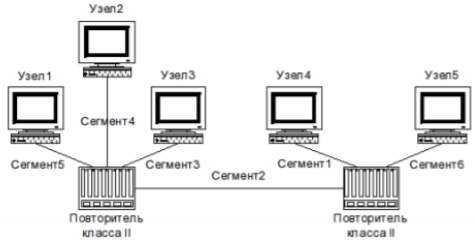

Рисунок 1 – Топология сети

4. Выполнение работы

   1. Оценка в соответствии с первой моделью

Диаметр домена коллизий:

С4 + С2 + С1 = 400 + 5 + 15 = 420 м.

Согласно таблице 1 предельно допустимый диаметр домена коллизий для данной сети составляет 216,2 м.

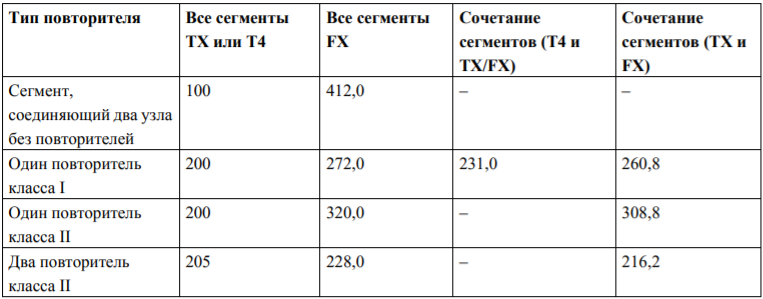

Таблица 1 – Предельно допустимый диаметр домена коллизий в Fast Ethernet

Т.к. диаметр домена коллизий больше допустимого значения, рассматриваемая сеть считается неработоспособной.

2. Оценка в соответствии со второй моделью

Рассчитаем время двойного оборота сети в таблице 2.

Таблица 2 – Время двойного оборота сети Fast Ethernet

Компонент пути	Время двойного оборота, би
С4 (400 м)	400
С2 (5 м)	5,56
С1 (15 м)	16,68
Повторитель класса II	92
Повторитель класса II	92
Итого	606,24

Рассчитанное значение времени двойного оборота превышает максимальное допустимое значение 512 би, следовательно сеть считается не работоспособной.

5. Выводы

Изучены принципы технологий Ethernet и Fast Ethernet и освоены методики оценки работоспособности 100-мегабитной сети.
